- Maksymalna prędkość komunikacji: 20 Mbps
- Częstotliwość wyjścia impulsów: 6.6 MHz (maks.)
- Kontrola do 64 osi na linii
- Funkcja interpolacji liniowej wieloosiowej
- Funkcja interpolacji kołowej dwuosiowej
- Przyspieszenie i hamowanie z krzywą T/S
- Zmiana prędkości i pozycji w locie
- Czujnik zwalniania, czujnik domowy, czujniki pozytywne i negatywne dla każdej osi
- Oprogramowanie ograniczeń i wyzwalacz porównawczy
- Trójstronna izolacja dla zasilania, komunikacji i I/O (zapewnia lepszą odporność na zakłócenia i ochronę urządzeń)
- Odpowiedni do sterowania różnymi serwomechanizmami i napędami krokowymi
Główne cechy
Wprowadzenie

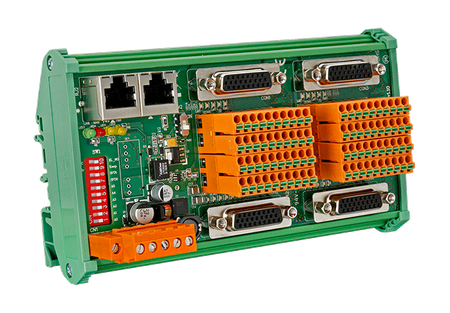

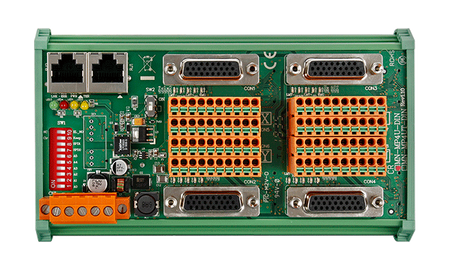

MN-MP4U-DIN służy do rozszerzenia liczby osi w rozproszonym sterowaniu ruchem na magistrali Motionnet. Te dodatkowe moduły podrzędne są seryjnie podłączone do kontrolera za pomocą prostego i niedrogiego kabla LAN Cat.5, a jedna linia szeregowa może obsługiwać do 16 modułów czteroośowych. Złącze 26-pinowe HD D-Sub może być łatwo podłączane do różnych serwomechanizmów i napędów krokowych. ICP DAS oferuje również szereg kabli odpowiednich do różnych marek serwomechanizmów, co dodatkowo zmniejsza ilość okablowania wymaganego między napędami a kontrolerem, co czyni to idealnym rozwiązaniem dla wysoko zintegrowanych aplikacji automatyki maszyn.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S-shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |
| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |
| Motionnet: Communication Connectors: | RJ-45 x2 |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
