Główne cechy
- Obsługuje wejścia cyfrowe AC/DC
- 16 wejść cyfrowych i 2 wyjścia cyfrowe
- Kanały wejściowe mogą być używane jako 16-bitowe liczniki
- Izolacja między kanałami
- Wbudowany podwójny watchdog
Wprowadzenie

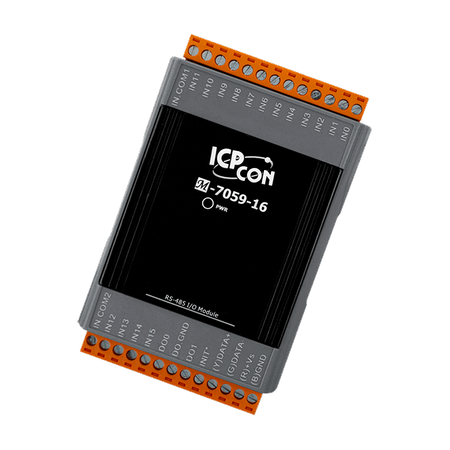

M-7059-16/M-7059D-16 oferuje 16 kanałów dla cyfrowego wejścia AC/DC, z których każdy ma izolację optokopułą między kanałami, oraz dwa kanały dla wyjść cyfrowych. Wszystkie kanały wejść cyfrowych mogą być również używane jako 16-bitowe liczniki. M-7059D-16 posiada 16 wskaźników LED do monitorowania statusu kanałów. M-7059(D)-16 oferuje ochronę przed wyładowaniami elektrostatycznymi (ESD) ±4 kV, szybkimi przejściami elektrycznymi (EFT) ±4 kV oraz przepięciami (Surge) ±2 kV, a także izolację między modułami 3750 VDC w celu zwiększenia ochrony przed zakłóceniami w trudnych warunkach przemysłowych.
Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 16 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | 10 ~ 80 VAC ,
±15 ~ ±80 VDC |
| Digital Input/Counter: OFF Voltage Level: | 3 VAC Max. ,
±3 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 30 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 120 VAC/VDC Max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 600 mA/channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.4 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 76 x 121 x 42 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
