Główne cechy
- 4 różnicowe wejścia IEPE, prąd pobudzenia 4 mA
- 24-bitowy przetwornik ADC
- Obsługuje rzeczywiste próbkowanie i zatrzymywanie
- Częstotliwość próbkowania do 128 kS/s (jeden kanał)
- Tryb ciągłej transmisji danych i przesyłania danych N
- Tryb wyzwalania A/D
- Wyzwalanie programowe
- Wyzwalanie analogowe na poziomie progowym
- Wsparcie oprogramowania
- Obsługiwane systemy operacyjne
Windows 7/8/10 i Linux - Zgodność z oprogramowaniem
- Microsoft VC, C#, VB.NET SDK API i Demo
- NI LabVIEW Toolkit i Demo dla systemu Windows
- Biblioteka C/C++ i Demo dla systemu Linux
- Obsługiwane systemy operacyjne
- Wbudowany port Ethernet 10/100BASE-T Auto-negocjacja, Auto MDI/MDI-X
- Opcja zasilania zewnętrznego lub zasilania POE
Wprowadzenie

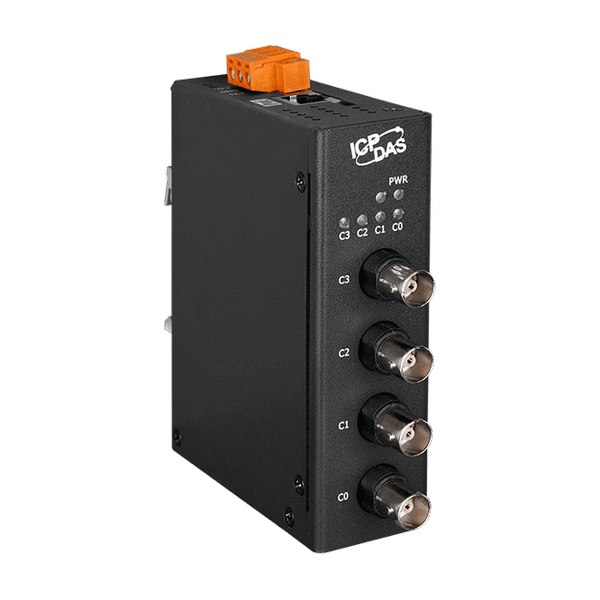

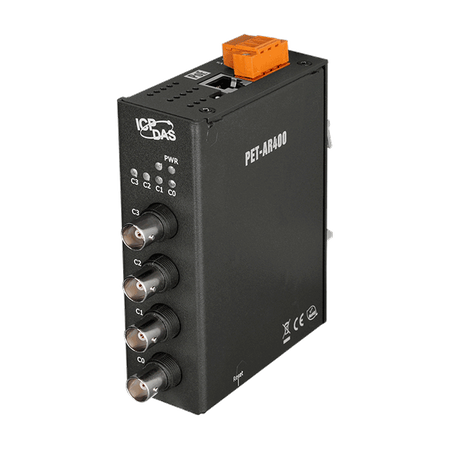

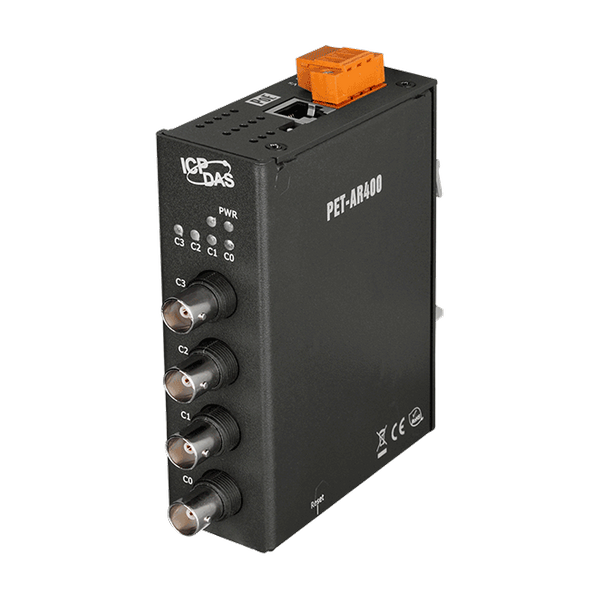

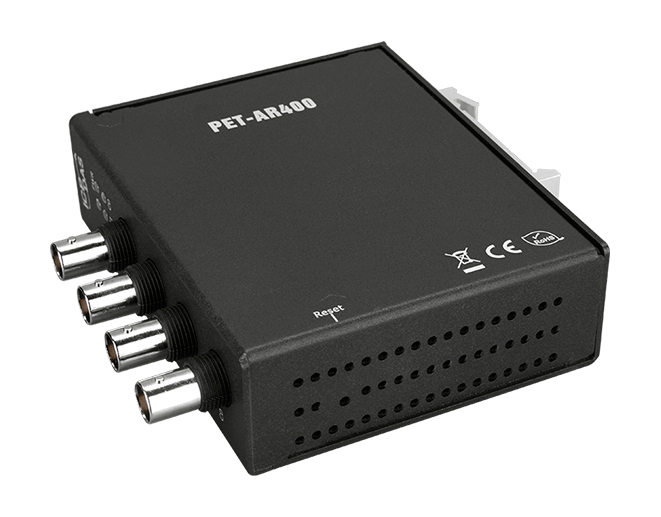

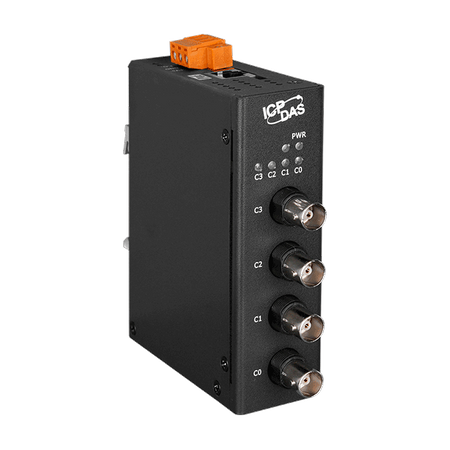

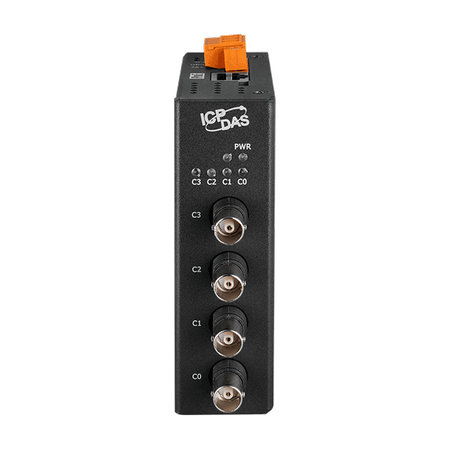

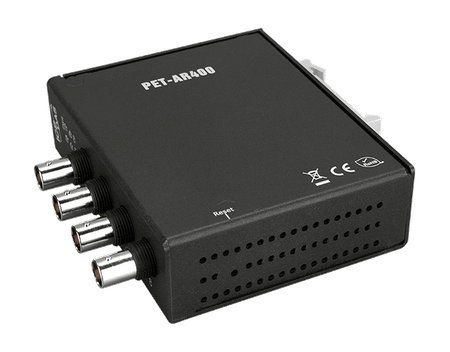

PET-AR400 to szybkie urządzenie do akwizycji danych z wbudowanym portem komunikacyjnym Ethernet do przesyłania danych przez sieć, oraz zawiera 4 szybkie 24-bitowe różnicowe kanały wejściowe IEPE (128 kHz sample-and-hold przy jednym kanale).
PET-AR400 zapewnia również ochronę ESD 4 kV oraz izolację między-modułową 2500 VDC. Ponadto 24-bitowy przetwornik ADC posiada wbudowane filtrowanie, aby dostosować odpowiednią częstotliwość próbkowania i odfiltrować szum modulatora i sygnału. PET-AR400 nadaje się nie tylko do szerokiego zakresu aplikacji pomiarowych mobilnych/przenośnych, ale także do precyzyjnego pomiaru sygnałów.
Tryb wyzwalania programowego może polecić wyzwalanie do ciągłej akwizycji danych A/D lub N danych, gdy jest to potrzebne. Z drugiej strony, gdy tryb wyzwalania jest ustawiony na tryb wyzwalania progowego analogowego, akwizycja danych A/D rozpocznie się, gdy wartość wejścia analogowego przekroczy określone napięcie.
Zastosowania
- Zastosowania do pomiaru i analizy drgań
- Monitorowanie stanu maszyn
- Predykcyjne utrzymanie ruchu
| Product Range: | PET-7H16M/PET-7H24M |
Software | |
| Software: OS: | Windows 7/8/10 and Linux |
| Software: Protocol: | TCP Streaming (Access data by SDK library) ,
Modbus TCP |
| Software: Utility: | Configuration, graphically display and data logging |
| Software: SDK: | Windows ,
。Microsoft VC, C#, VB.NET SDK API and Demo ,
。Python Demo ,
。NI LabVIEW Toolkit and Demo ,
Linux ,
。C/C++ library and Demo ,
。.NET library and Demo |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | 1 kV for power |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV contact for each terminal, ,
8 kV air for random point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power, 4 x Connection |
Wejście analogowe | |

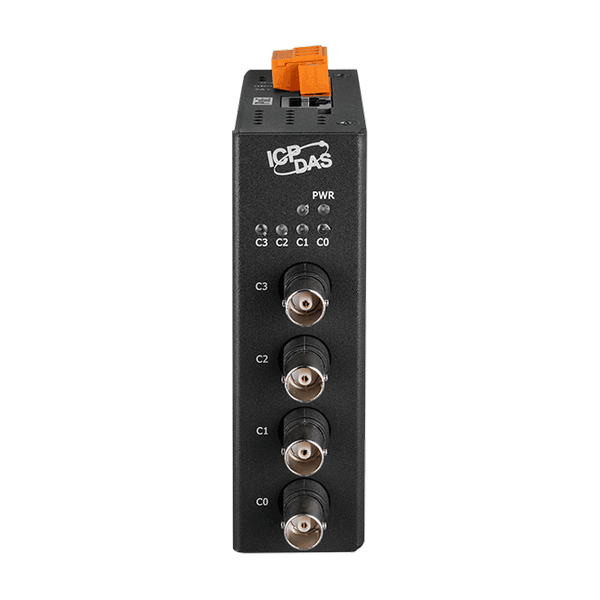

| Wejście analogowe: Kanały: | 4 Differential (Simultaneously) |
| Wejście analogowe: Typ: | IEPE |
| Analog Input: Connector: | BNC (Female) |
| Wejście analogowe: Zakres: | ±10 V |
| Analog Input: Input Common Mode Range: | ±10 V |
| Analog Input: Input Coupling: | AC Coupling/DC Coupling (Jumper Select) |
| Wejście analogowe: Rozdzielczość: | 24-bit |
| Wejście analogowe: Dokładność: | ±0.02 % FSR @ ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 32k Hz @ 3/4 channels ,
64k Hz @ 2 channels ,
128k Hz @ 1 channel |
| Analog Input: Bandwidth: | 12.8k Hz (-0.1 db) @ 1/2 channel(s) ,
6.4k Hz (-0.1 db) @ 3/4 chhanels |
| Analog Input: Cut-off Frequency: | 0.16 Hz |
| Analog Input: Input Impedance: | Voltage: 2 MΩ |
| Analog Input: Excitation Current: | 4 mA (Jumper Select) (IEPE compliance: 24 V) |
| Analog Input: FIFO Size: | 1 k bytes, 256 Samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Analog Threshold Trigger |
ETHERNET | |

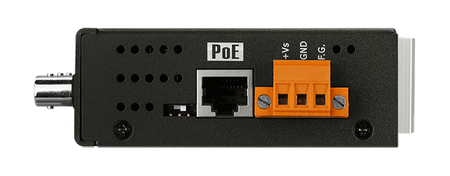

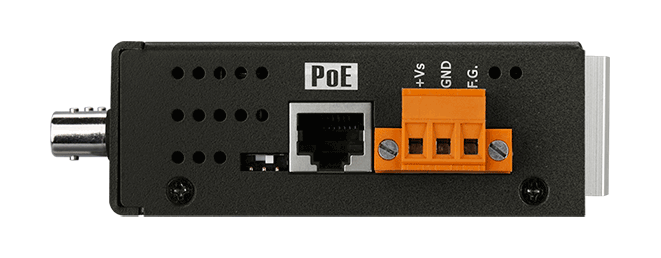

| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: PoE: | IEEE 802.3af, Class 2 |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP Slave, Private TCP Raw Data |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.5 W |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 116 x 33 x 120 (W x L x H) |
| Mechanical: Installation: | DIN-Rail, Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90 % RH, Non-condensing |
| Status: | Available |
