Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Częstotliwość wyjścia impulsów: 6.6 MHz (maks.)
- Kontrola do 64 osi na linię
- Funkcja interpolacji liniowej wieloosiowej
- Funkcja interpolacji okrężnej dla 2 osi
- Przyspieszenie i hamowanie typu T/S-curve
- Zmiana prędkości i pozycji w locie
- Czujnik zwalniający, czujnik domowy, pozytywne i negatywne czujniki graniczne dla każdej osi
- Limit programowy i wyjście wyzwalające porównanie
- Trójkierunkowa izolacja dla zasilania, komunikacji i I/O (zapewnia lepszą odporność na zakłócenia i ochronę urządzeń)
- Odpowiedni do kontrolowania różnych sterowników serwo i sterowników krokowych
Wprowadzenie

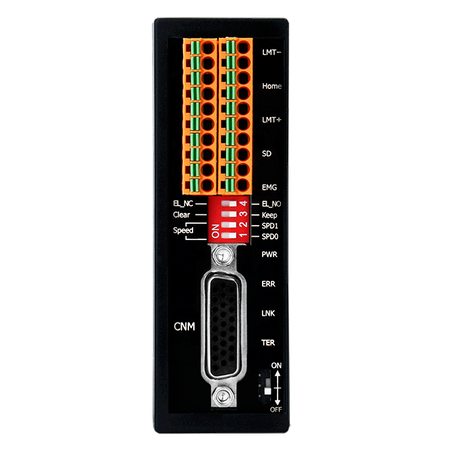

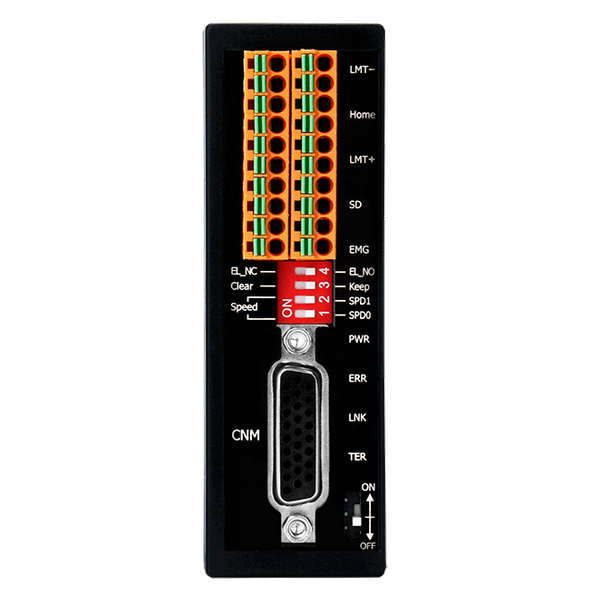

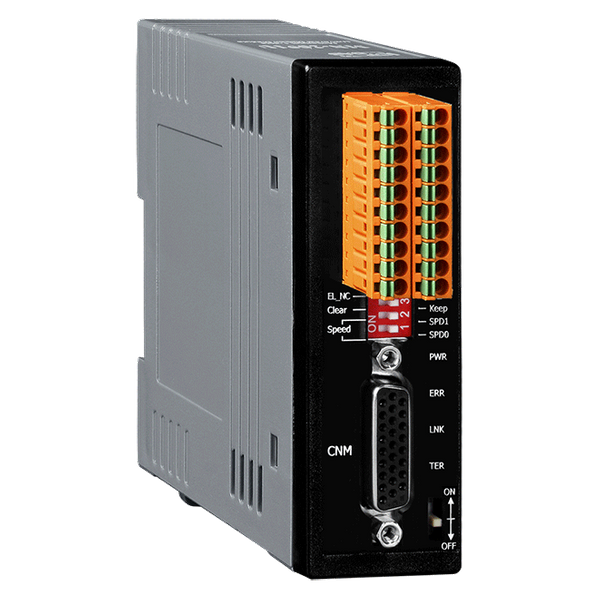

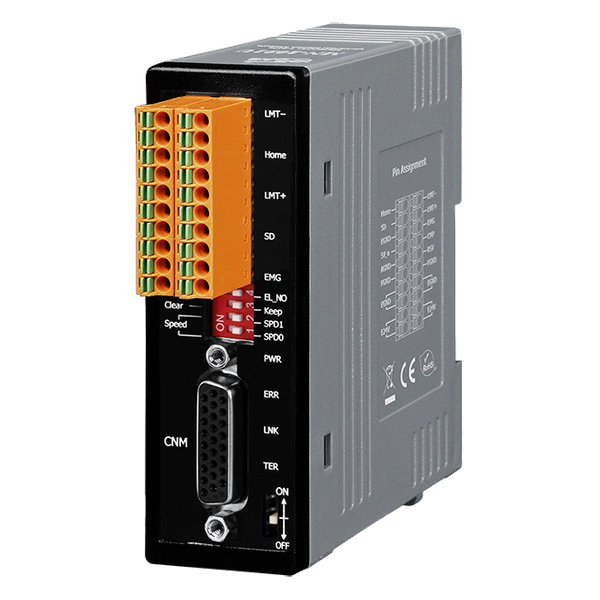

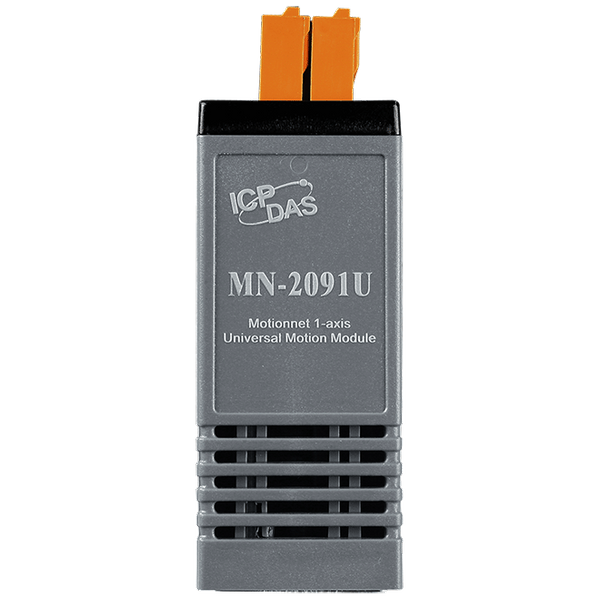

MN-2091U jest używany do rozszerzenia liczby osi dla rozproszonego sterowania ruchem na magistrali polowej Motionnet. Te moduły rozszerzeń slave są szeregowo podłączane do kontrolera za pomocą prostego i niedrogiego kabla LAN Cat.5, a jedna linia szeregowa może obsługiwać do 64 modułów jednoosiowych. 26-pinowe złącze HD D-Sub można łatwo połączyć z różnymi sterownikami serwo i sterownikami krokowymi. ICP DAS dostarcza również różnorodne kable odpowiednie dla różnych marek sterowników serwo, co dodatkowo zmniejsza ilość okablowania między sterownikami i kontrolerem, czyniąc to idealnym rozwiązaniem do wysoko zintegrowanych aplikacji automatyzacji maszyn.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S-shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |
| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |

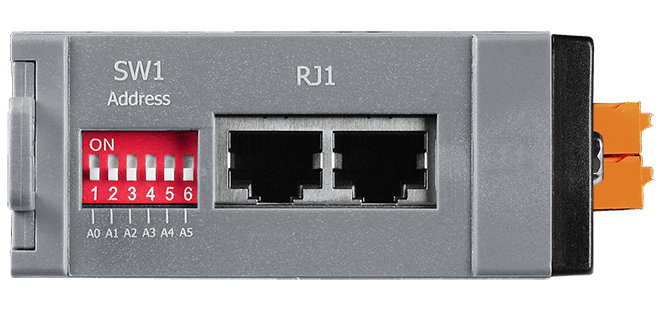

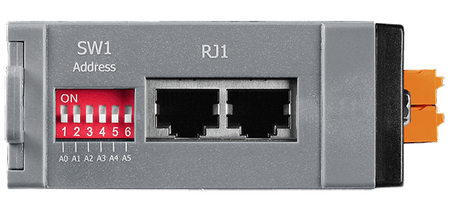

| Motionnet: Communication Connectors: | RJ-45 x2 |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
