Główne cechy
- Zgodny z USB 2.0 (High Speed)
- Zgodny ze standardem ISO 11898-2
- Obsługuje specyfikacje CAN2.0A i CAN2.0B
- Brak konieczności zewnętrznego zasilania (zasilany przez USB)
- Obsługuje konfigurację filtrów wiadomości CAN Bus
- Znacznik czasu wiadomości CAN z precyzją co najmniej ±10us
- Wbudowany watchdog
- Wbudowany przełącznik dip do wyboru rezystora końcowego 120 ohm dla CAN Bus
- Wsparcie dla aktualizacji oprogramowania przez USB
- Dostarcza narzędzie użytkowe dla wygodnej konfiguracji modułu i testowania komunikacji CAN Bus
- Zapewnia bibliotekę API do tworzenia programów użytkownika
Wprowadzenie

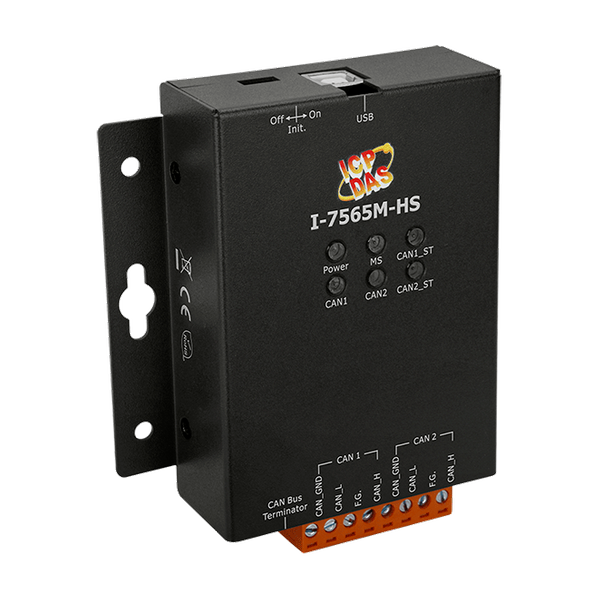

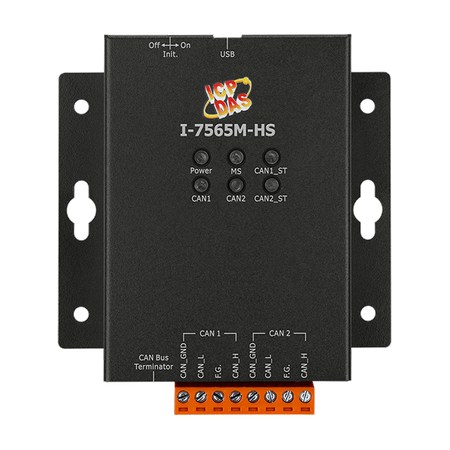

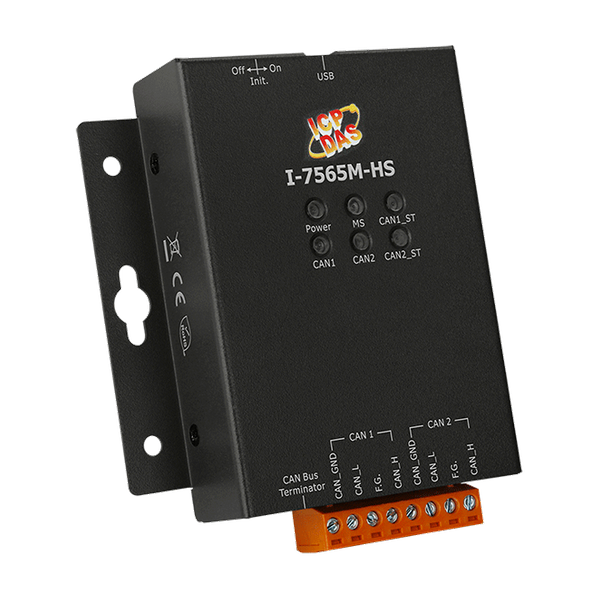

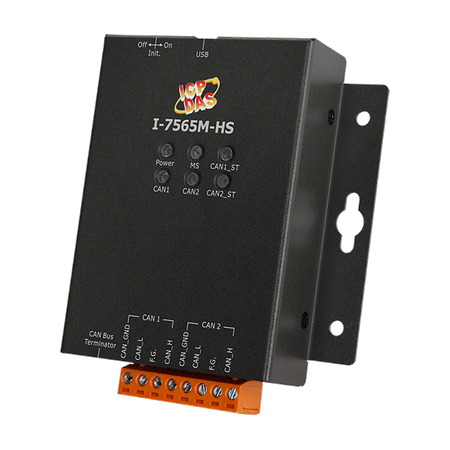

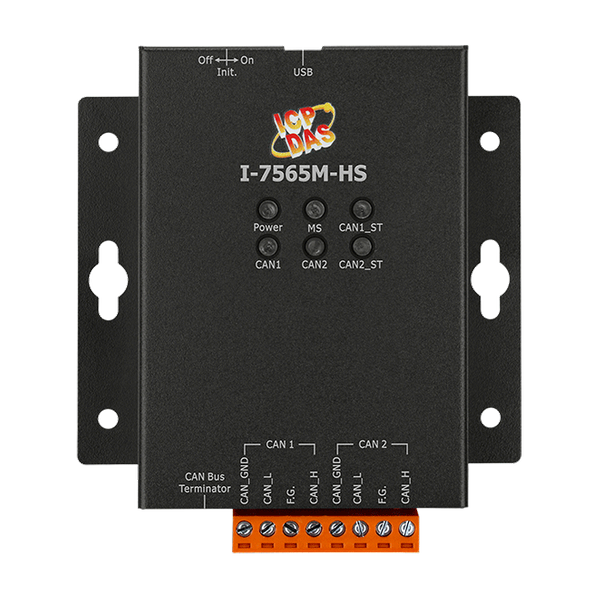

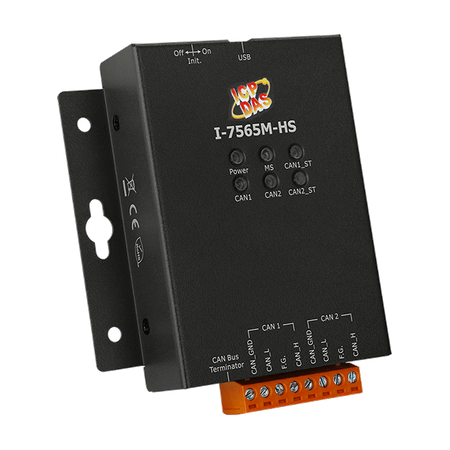

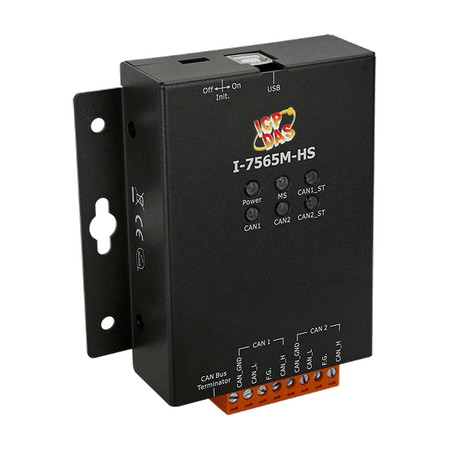

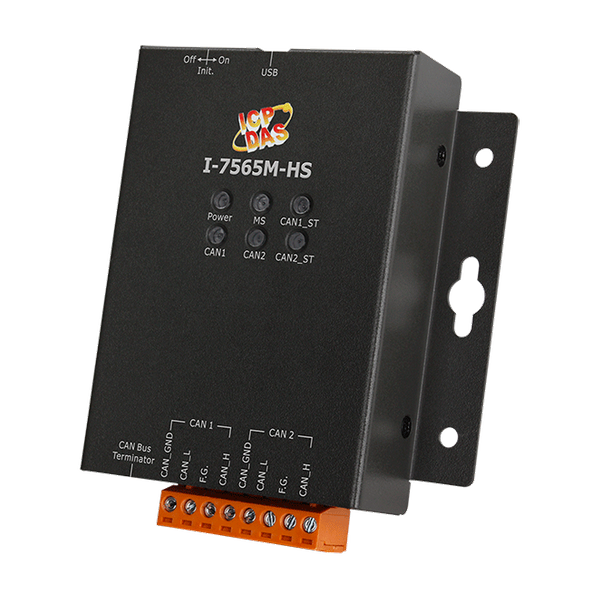

I-7565M-HS to szybki konwerter USB na CAN z dwoma kanałami CAN. Zwiększa on prędkość transformacji innych serii I-7565 i pozwala na odbieranie do 15000 standardowych ramkek CAN 2.0A na sekundę. I-7565M-HS obsługuje protokoły CAN2.0A/2.0B i różne prędkości transmisji od 10 kbps do 1000 kbps. Ważną cechą I-7565M-HS jest wsparcie dla funkcji definiowania prędkości przez użytkownika, niezależnie od prędkości transmisji. Po podłączeniu I-7565M-HS do komputera, komputer automatycznie ładuje odpowiedni sterownik urządzenia (plug & play). Dzięki temu użytkownicy mogą łatwiej i szybciej zbierać i przetwarzać dane z sieci CAN Bus, stosując I-7565M-HS. Zakres zastosowań obejmuje monitorowanie CAN Bus, automatyzację budynkową, zdalne zbieranie danych, kontrolę i monitorowanie środowiska, sprzęt laboratoryjny i badania, automatyzację fabryczną itp. Poniżej przedstawiono strukturę zastosowania modułu USB na CAN. Komputer może być hostem CAN, monitorem lub HMI do dostępu/kontroli urządzeń CAN przez sieć CAN za pomocą konwertera I-7565M-HS. Moduł pozwala użytkownikom na łatwą komunikację z urządzeniami CAN z komputera wyposażonego w interfejs USB.
Zastosowania
- Systemy sterowania
- Automatyzacja budynkowa
- Automatyzacja fabryczna
- Systemy monitorowania
- Automatyzacja pojazdów
| Product Range: | CAN Bus |
Software | |
| Software: SDK: | C#.Net, VB.Net, VC++.Net |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x Module status ,
4 x CAN status |
USB | |
| USB: Specification: | USB 2.0 High Speed (480Mbps) |

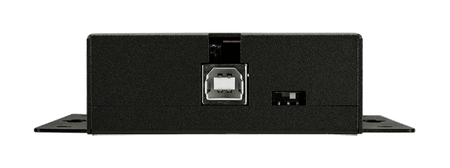

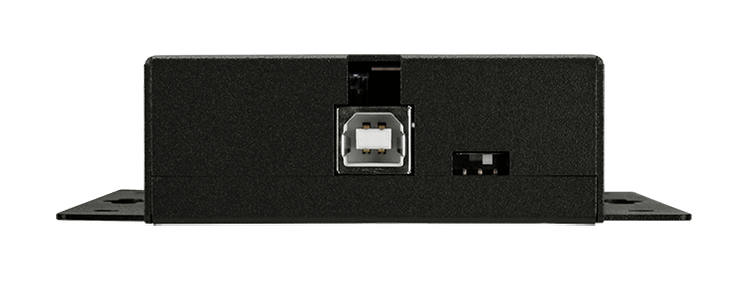

| USB: Connector: | 1 x USB (Type B) |
| USB: Driver: | Built-in Windows 7/8.1/10/11 |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| CAN: Terminal Resistor: | DIP switch for the 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
| CAN: Receive Buffer: | 512 data frames |
| CAN: Data Flow: | 15000 fps for Tx/Rx |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 111 x 102 x 27 (W x L x H) |
| Mechanical: Installation: | Wall mount |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
