Główne cechy
- 4-kanałowe wejścia cyfrowe typu Sink
- 4-kanałowe wyjścia cyfrowe typu Source
- Izolacja za pomocą optoizolatorów
- Wszystkie kanały DI mogą być używane jako liczniki 16-bitowe
- Konfigurowalne ustawienia wartości początkowej i wartości bezpiecznej
- Podwójny watchdog
Wprowadzenie

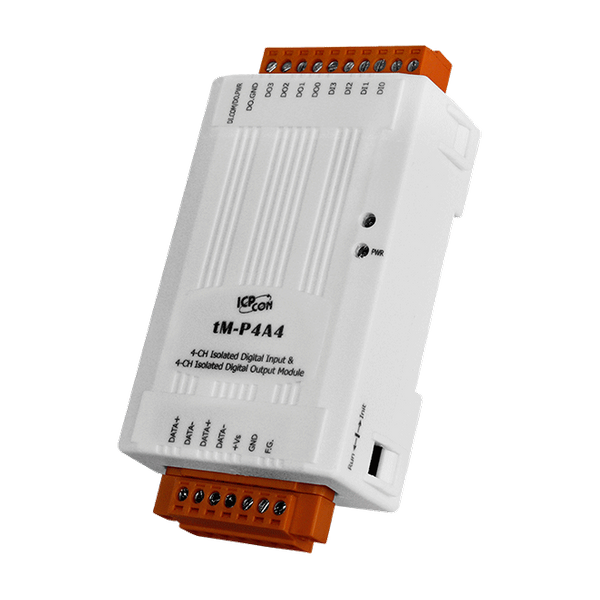

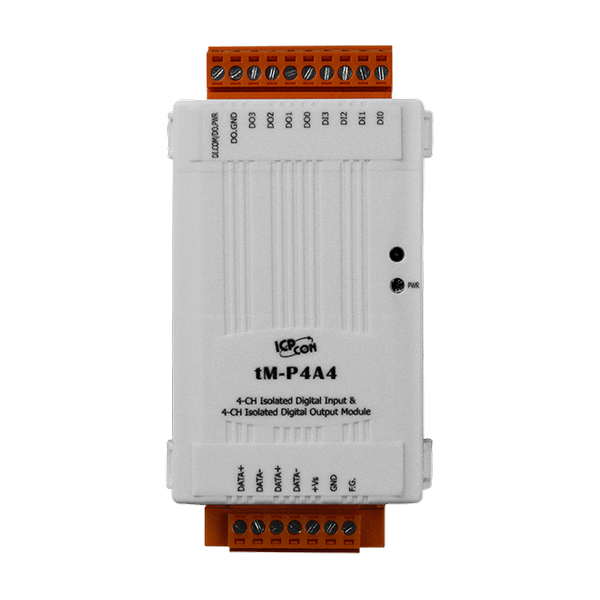

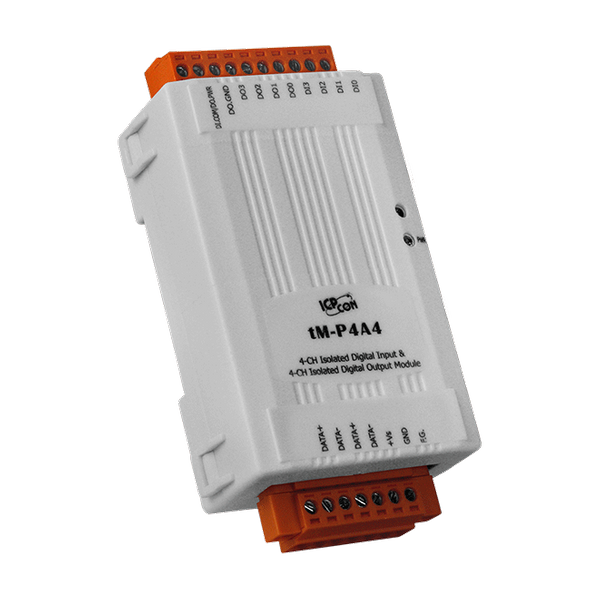

tM-P4A4 zapewnia 4 kanały wejść cyfrowych i 4 kanały wyjść cyfrowych, z których każdy ma izolację za pomocą optoizolatorów. tM-P4A4 obsługuje wyjścia typu source z ochroną przed zwarciem, podczas gdy wejście jest typu sink. Wszystkie kanały wejściowe mogą być używane jako liczniki 16-bitowe. Dostępne są opcje konfiguracji wartości początkowych i wartości bezpiecznych wyjść cyfrowych. Zapewniono również ochronę ESD 4 kV i izolację wewnątrzmodułową 3750 VDC.
Zastosowania
• Wszystkie rodzaje kontroli On/Off
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojów
• Produkcja półprzewodników
• Systemy kontrolne
Parametry techniczne:
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 4 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink |
| Digital Input/Counter: ON Voltage Level: | +4.0 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 KΩ, 0.66 W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 47 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.5 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
