Główne cechy
- Zgodność z normą ISO 11898-2
- Zgodność z specyfikacją CAN 2.0 A/B oraz FD
- Obsługa CAN FD dla norm ISO i Non-ISO (Bosch) przełączalna
- Szybkości transmisji CAN FD dla pola danych od 100 kbps do 10000 kbps
- Szybkości transmisji CAN od 10 kbps do 1000 kbps
- Wykrywanie przerwania linii światłowodowej
- Obsługa konfiguracji filtrów wiadomości CAN Bus
- Podstawowa funkcja routingu wiadomości CAN za pomocą ustawień ID grupy
- Wbudowany, przełączalny rezystor końcowy 120 ohm dla CAN Bus

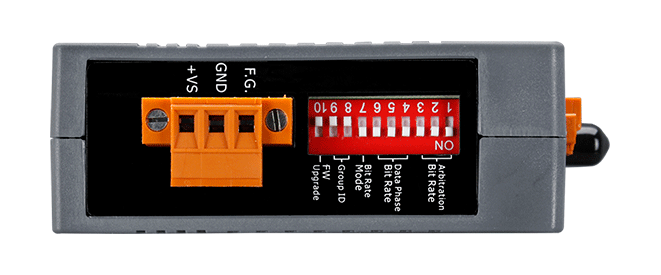

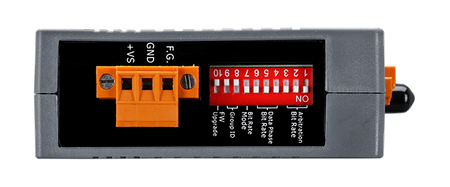

- Przełącznik DIP dla konfiguracji szybkości transmisji CAN/CAN FD
Wprowadzenie

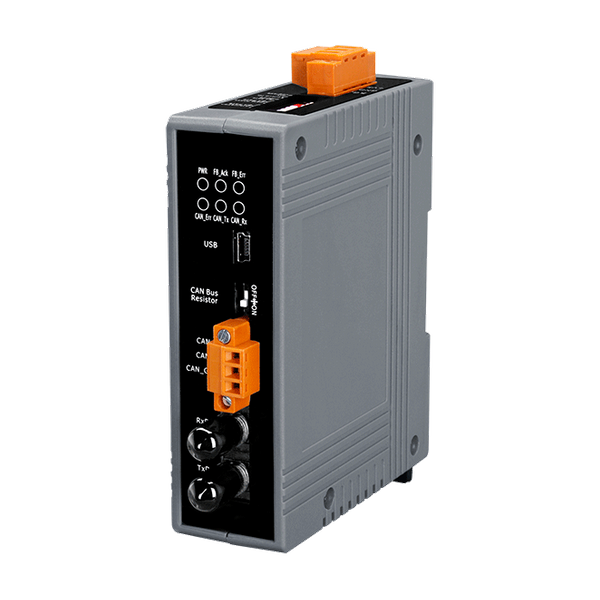

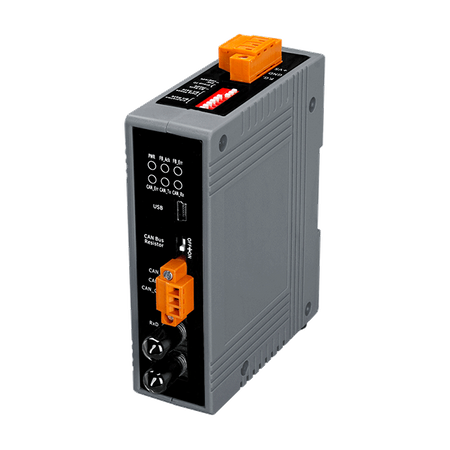

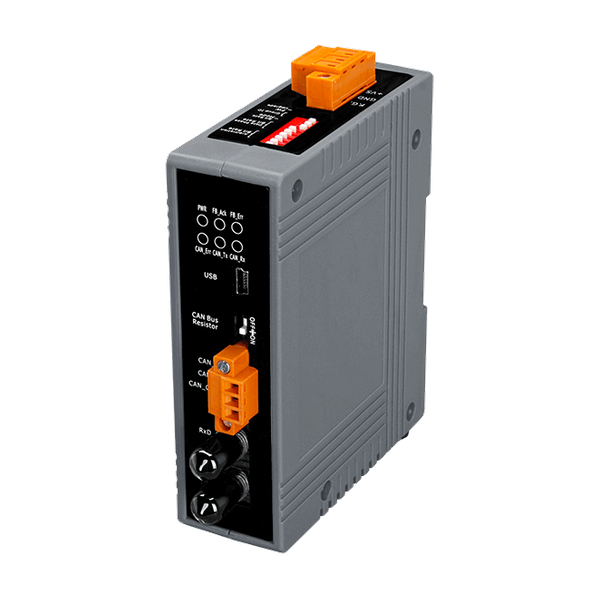

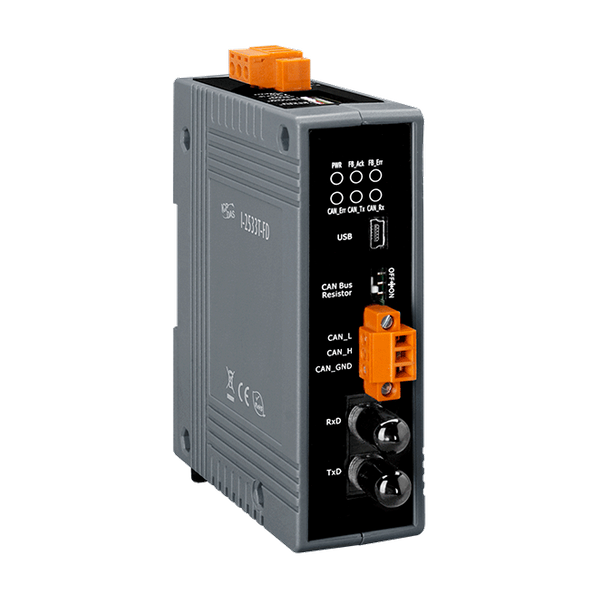

I-2533T-FD to lokalny most CAN/CAN FD (CAN z elastyczną szybkością przesyłania danych), który służy do nawiązania połączenia między dwoma systemami magistrali CAN za pośrednictwem wielomodowego medium transmisji światłowodowej. Aby rozwiązać problem między CAN/CAN FD a medium transmisji światłowodowej, I-2533T-FD został specjalnie zaprojektowany do konwersji sygnału elektrycznego magistrali CAN/CAN FD na kable światłowodowe. Ponadto I-2533T-FD ma trzy ważne cechy. Po pierwsze, ograniczenie odległości transmisji systemu magistrali CAN nie będzie zależne od różnej szybkości transmisji CAN/CAN FD, co oznacza, że całkowita odległość robocza magistrali CAN/CAN FD może zostać wydłużona. Po drugie, błąd magistrali w jednej sieci CAN/CAN FD nie wpłynie na działanie innej sieci CAN/CAN FD. Na koniec, dwie sieci CAN/CAN FD mogą komunikować się ze sobą za pomocą różnych szybkości transmisji CAN/CAN FD dla wysokiej elastyczności.
Zastosowania
- System sterowania
- Automatyka budynkowa
- Automatyka fabryczna
- Rozproszone pozyskiwanie danych
| Product Range: | CAN Bus |

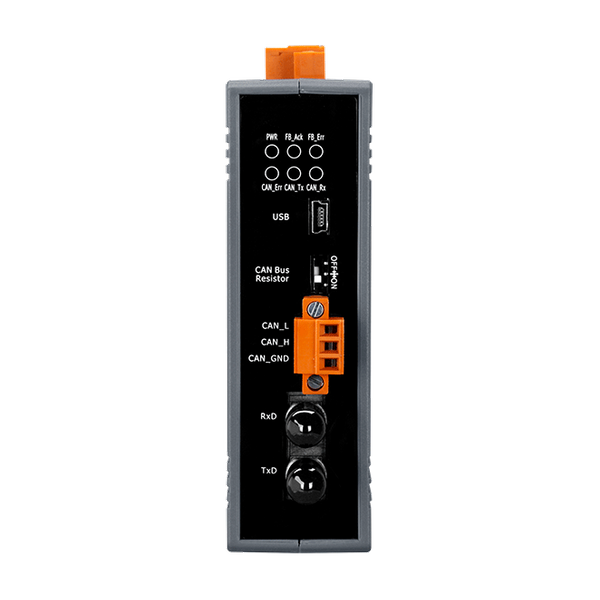

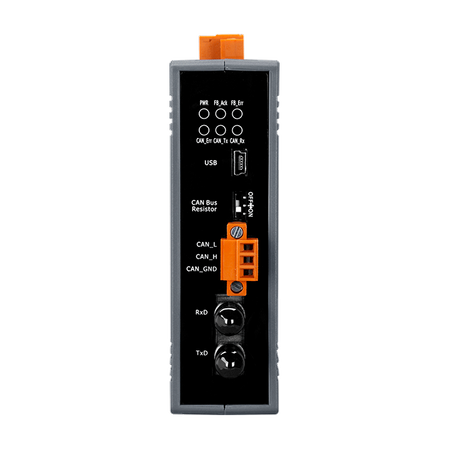

Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
3 x CAN status ,
2 x Fiber status |
Fiber | |
| Fiber: Ports: | Multi-Mode; ST Duplex connector x 1; 100 Base-FX |
| Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 μm |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -20 dBm Min. , -14 dBm Max. |
| Fiber: RX Sensitivity: | -32 dBm Max. |
| Fiber: RX Overload: | -8 dBm Max. |
| Fiber: Budget: | 12 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
| Fiber: Distance Between Stations: | 2 km (62.5/125 μm recommended) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2) |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 101 (W x L x H) |

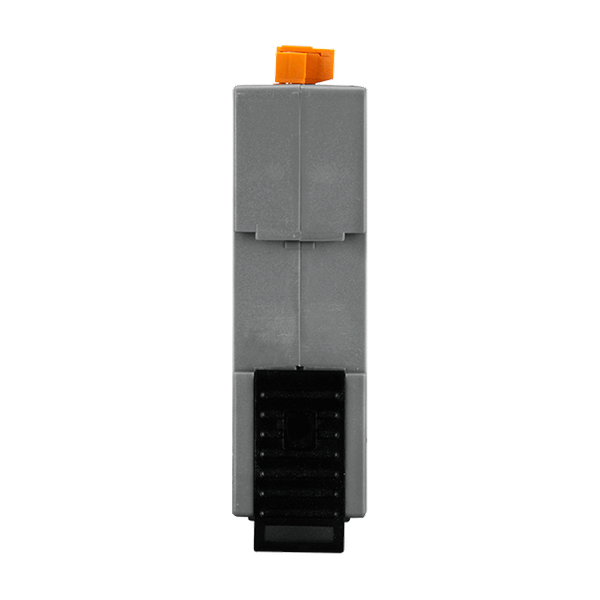

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
