Główne cechy
- Wysokiej prędkości izolacja fotokopułką.
- Obsługa krokowych silników impulsowych lub serwomotorów.
- Diody LED zasilania i inne wskaźniki stanu (Home, wyłączniki krańcowe, ...)
Wprowadzenie

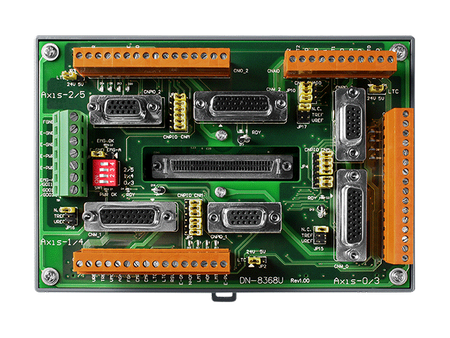

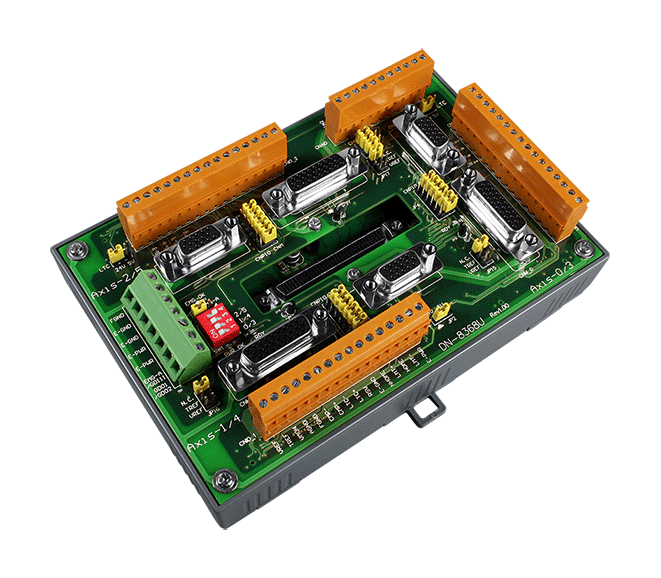

Seria DN-8368 to płyty dodatkowe zaprojektowane dla 6-osiowych kontrolerów ruchu ICP DAS, takich jak PISO-PS600, PISO-VS600 i PMDK. Każdy DN-8368xB obsługuje 3 osie, a do obsługi 6 osi wymagane są dwa DN-8368xB. Model DN-8368GB jest przeznaczony do ogólnego zastosowania, podczas gdy DN-8368MB jest zaprojektowany do łatwego połączenia z serwoamplifikatorem Mitsubishi MINAS-J2S. To nie tylko płyta zaciskowa do łatwego podłączenia sygnałów; zapewnia również izolację obwodów zabezpieczając kontrolery. Sygnały interfejsu są podzielone na trzy grupy. Każda grupa odpowiada jednej osi i zawiera potrzebne linie komend impulsowych, linie sprzężenia zwrotnego enkodera, wejścia przełączników mechanicznych (Home, near home, wyłączniki krańcowe) oraz niektóre interfejsy wejścia/wyjścia serwa (Srv_On, ERC, ALM_RST, RDY, Alarm, INP). Terminale złączy są używane do łatwego okablowania. Użytkownicy mogą wymieniać złącza, aby zamieniać definicje osi bez uciążliwego przeprowadzania ponownego okablowania. Płyta zawiera również moduł zasilania dostarczający różne napięcia dla pozostałych obwodów na płycie.
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 162 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
