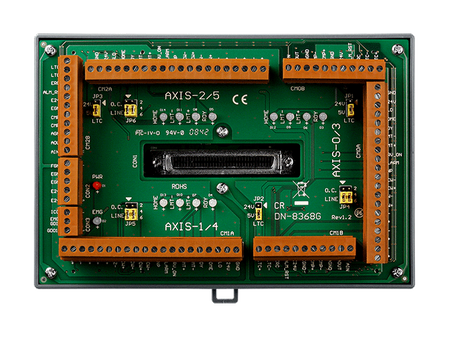

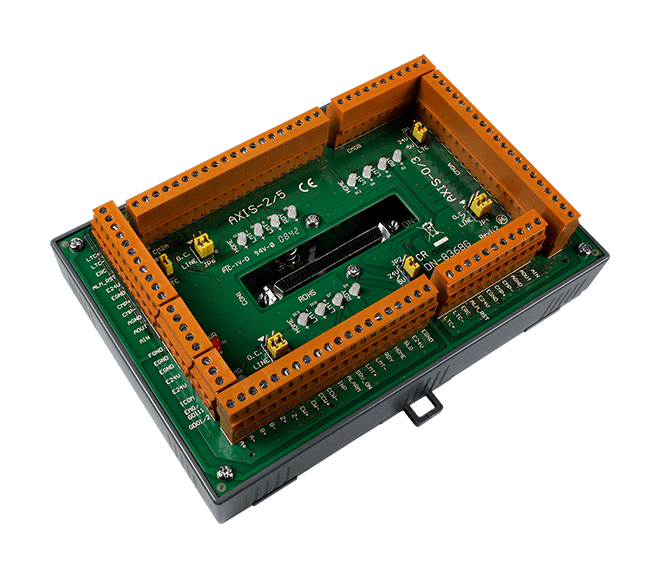

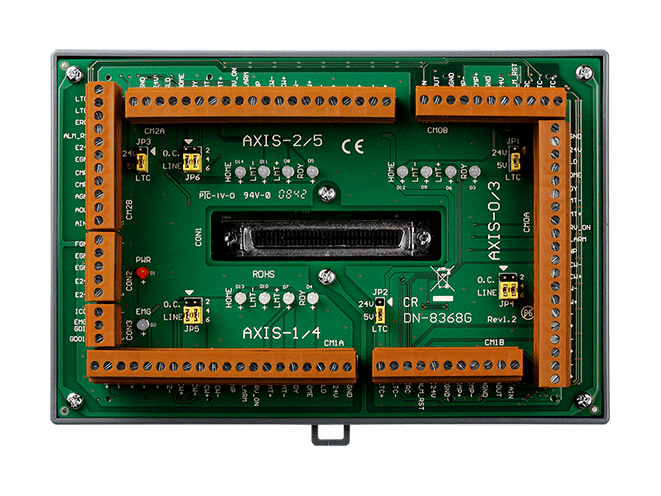

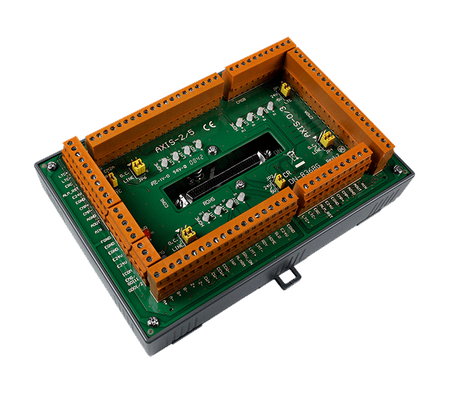

DN-8368GB

Główne cechy

• Izolacja z wykorzystaniem szybkich fotokoplerów.
• Obsługa silników krokowych oraz serwomotorów typu Pulse Command.
• Dioda LED zasilania oraz inne diody LED statusu (Home, przełączniki krańcowe, ...).

Wprowadzenie

Seria DN-8368 to płytka rozszerzeń zaprojektowana dla 6-osiowych kontrolerów ruchu ICP DAS, takich jak PISO-PS600, PISO-VS600 i PMDK. Każdy DN-8368xB obsługuje 3 osie, a dwie płytki DN-8368xB są wymagane do obsługi 6 osi. Model DN-8368GB jest przeznaczony do ogólnych zastosowań, podczas gdy DN-8368MB został zaprojektowany z myślą o łatwym podłączeniu do serwosterownika Mitsubishi MINAS-J2S. Płytka ta nie tylko umożliwia łatwe podłączenie sygnałów dzięki terminalom śrubowym, ale także zapewnia układy izolujące chroniące kontrolery. Sygnały interfejsu są podzielone na trzy grupy, z których każda odpowiada jednej osi i zawiera niezbędne linie komend pulsacyjnych, linie sprzężenia zwrotnego enkoderów oraz wejścia mechanicznych przełączników (Home, near home, przełączniki krańcowe) oraz interfejsy wejść/wyjść serwomechatroniki (Srv_On, ERC, ALM_RST, RDY, Alarm, INP). Terminale są używane dla łatwego okablowania, co umożliwia użytkownikom wymianę konektorów bez konieczności pracochłonnego ponownego okablowania. Płytka ta zawiera również wbudowany moduł zasilania, który dostarcza różne napięcia dla innych układów na płytce.
