Główne cechy
- Dwukierunkowa energia
- Pomiary mocy typu True RMS
- Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
- Pomiary prądu do 2000 A
- Pomiary napięcia do 500 V
- Miękki transformator Rogowskiego CT dla łatwej instalacji
- Dokładność W lepsza niż 2% (PF=1 Prąd wejściowy >50A)
- Całkowite zniekształcenia harmoniczne (THD)
- Obsługa protokołu Modbus RTU
- Obsługa 2 wyjść przekaźnikowych (Form A)
- Zgodność z IEC 61010-1 i EN 61010-1
- Wiele formatów danych
Wprowadzenie

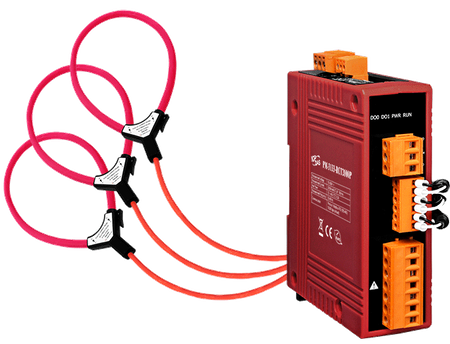

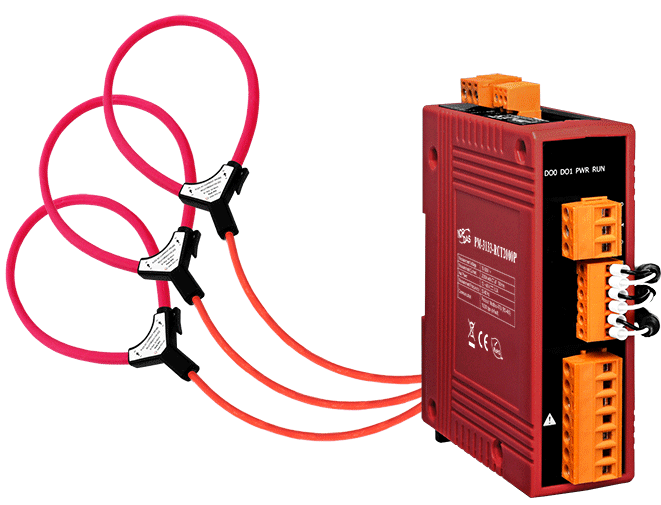

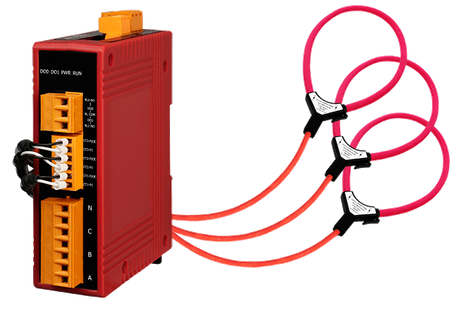

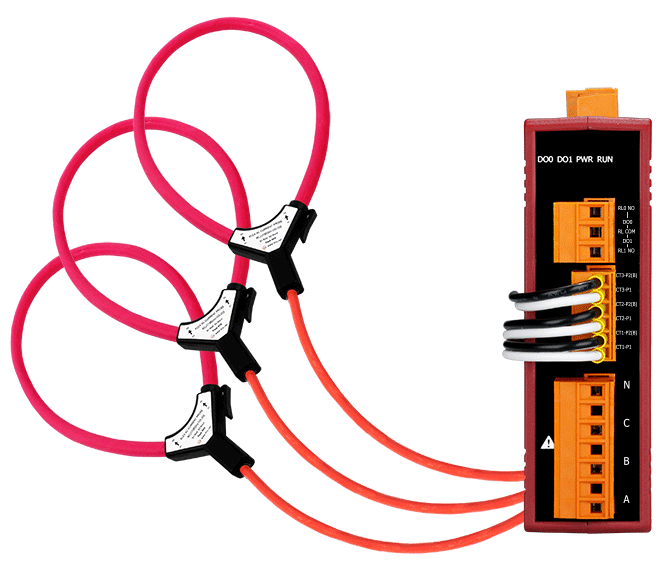

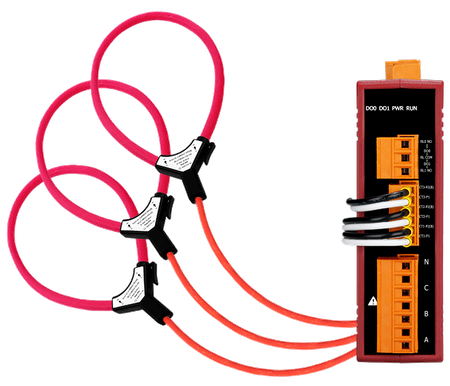

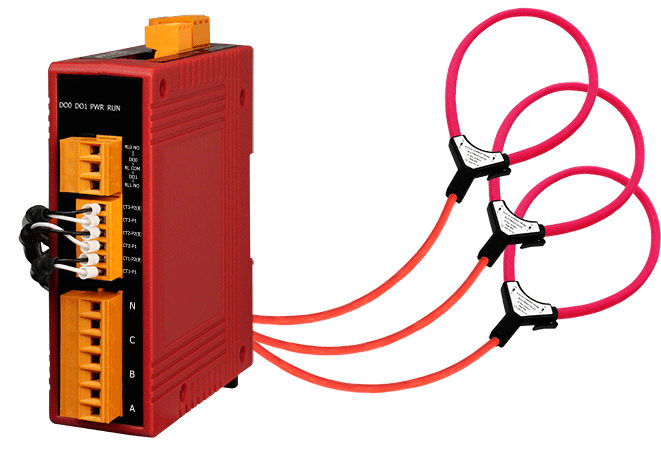

ICP DAS prezentuje najbardziej zaawansowane, ekonomiczne i potężne inteligentne liczniki mocy PM-3133-RCT, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy trójfazowej. Dzięki swojej wysokiej dokładności (<2%, PF=1; Prąd wejściowy >50A), ta seria może być używana zarówno po stronie pierwotnej niskiego napięcia, jak i po stronie wtórnej średniego/wysokiego napięcia. Umożliwia to użytkownikom uzyskiwanie wiarygodnych i dokładnych pomiarów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki energii z transformatorami Rogowskiego CT to "linowy" transformator prądowy, który zapewnia "łatwą instalację" dzięki dużemu rozmiarowi okna (55 ~ 185mm) i elastyczności mechanicznej w ciasnych przestrzeniach. Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia uniwersalną kompatybilność. Ponadto, dzięki dwóm kanałom wyjść przekaźnikowych, może być połączony z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.
Zastosowania
- Monitorowanie generatora
- Systemy dystrybucji rozdzielnic
- Zarządzanie energią
- Analiza jakości energii
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ105 mm (5 A ~ 2000 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 2% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent ,
Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Rogowski |
| CT: Max. Current: | 2000 A |
| CT: Inside Diameter: | 105 mm |
| CT: Leading Cable: | 4 m |
Porty COM | |

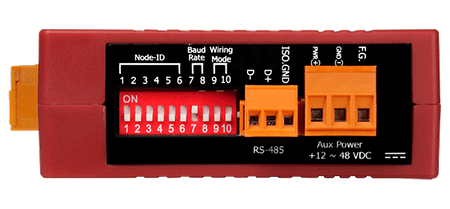

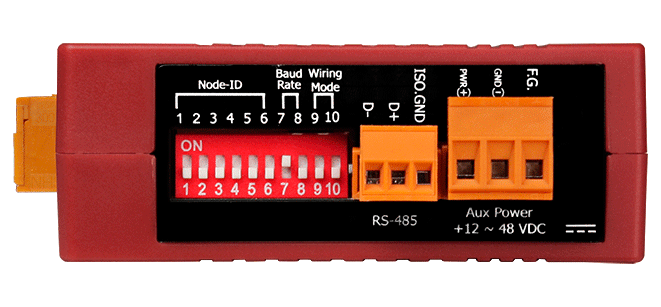

| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200; DIP Switch Selectable |
| COM Ports: Data Format: | N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
| COM Ports: Isolation: | 3000 VDC |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
