Główne cechy
- Doskonały stosunek jakości do ceny
- Wysokiej rozdzielczości kolorowy ekran dotykowy
- PoE (Power over Ethernet)
- RS-485 (w tym Self-Tuner)
- RTC (Real Time Clock)
- Projektowanie interfejsów graficznych
- Bezpłatne narzędzie HMIWorks
- Obsługa języka programowania C i programu Ladder Designer
- Obsługa niestandardowego protokołu komunikacyjnego (język C)
- Protokół Modbus TCP/RTU
Wprowadzenie

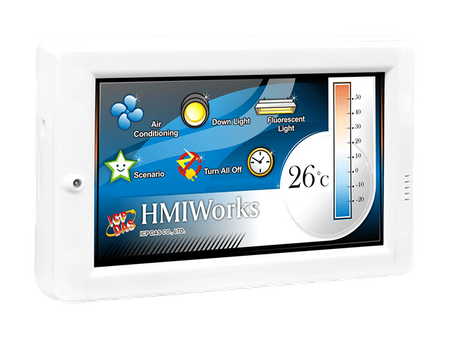

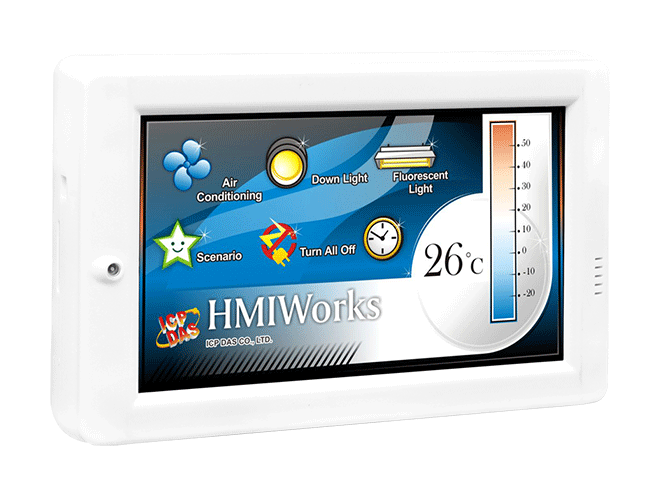

Seria TPD 4,3 cala to małe dotykowe HMI z wysokiej rozdzielczości ekranem dotykowym TFT i pasujące do typowych gniazd montażowych na ścianie. Ponadto, jest ono bezproblemowo zintegrowane z bogatymi modułami I/O, a także oferuje piękną, elastyczną i definiowaną przez użytkownika ramkę obrazu. Krótko mówiąc, jest to najlepszy wybór do zastąpienia przełączników mechanicznych inteligentnymi panelami sterującymi.
Dla użytkowników PLC, HMIWorks oferuje Ladder Designer, a dla użytkowników IT dostępne jest środowisko programowania w języku C. Szczególnie warte uwagi jest to, że nauka tworzenia programu aplikacyjnego dla urządzeń serii TPD za pomocą Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim dostarczonym funkcjom, urządzenia dotykowe HMI serii TPD muszą być najbardziej opłacalnymi urządzeniami HMI, jakie kiedykolwiek pojawiły się na rynku.
Dla użytkowników PLC, HMIWorks oferuje Ladder Designer, a dla użytkowników IT dostępne jest środowisko programowania w języku C. Szczególnie warte uwagi jest to, że nauka tworzenia programu aplikacyjnego dla urządzeń serii TPD za pomocą Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim dostarczonym funkcjom, urządzenia dotykowe HMI serii TPD muszą być najbardziej opłacalnymi urządzeniami HMI, jakie kiedykolwiek pojawiły się na rynku.
Zastosowania
Proszę zapoznać się z Aplikacje TouchPAD w celu uzyskania bardziej szczegółowych informacji o przypadkach użycia produktu.
Parametry techniczne:
Product Range: | TPD Series |
Jednostka główna | |
Main Unit: CPU: | 32-bit RISC CPU |
Main Unit: Storage: | 16 MB SDRAM/16 MB Flash |
Main Unit: Real Time Clock: | Yes |
Wyświetl | |
Wyświetlacz: Typ: | LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3 |
Display: Backlight Life: | 20,000 hours |
Display: Brightness: | 400 cd/m2 |
Display: Touch Panel: | Yes |
Wskaźniki LED | |
LED Indicators: Status: | 1 LED |
HMI | |
HMI: Buzzer: | Yes |
HMI: Rotary Switch: | Yes |
HMI: Reset Button: | Yes |

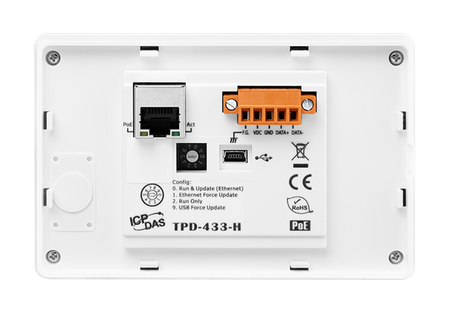

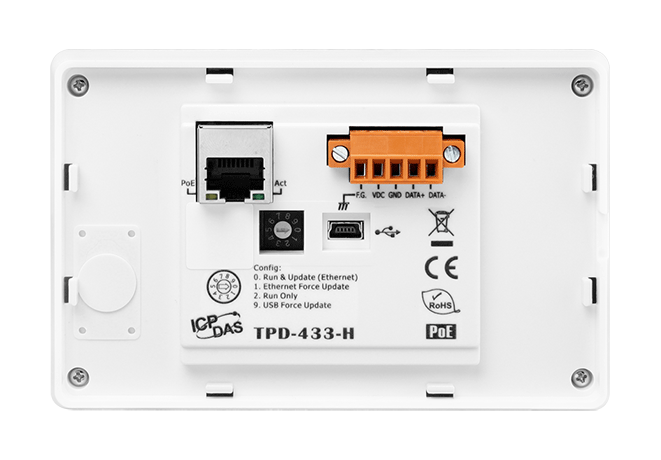

ETHERNET | |
Ethernet: Porty: | RJ-45 x 1, 10/100 Base-TX |
USB | |
USB: Specification: | USB 1.1 Client (Firmware updates only) |
USB: Connector: | Mini-B |
Power | |
Power: Consumption: | 2.5 W |
Power: Powered from PoE: | IEEE 802.3af, Class1 (48 V) |
Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Dimensions (mm): | 126 mm x 82 mm x 24 mm |
Mechanical: Installation: | Wall Mounting (Suitable for the outlet box in United States) |
Środowisko | |
Environment: Operating Temperature: | -20 ~ +50°C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
