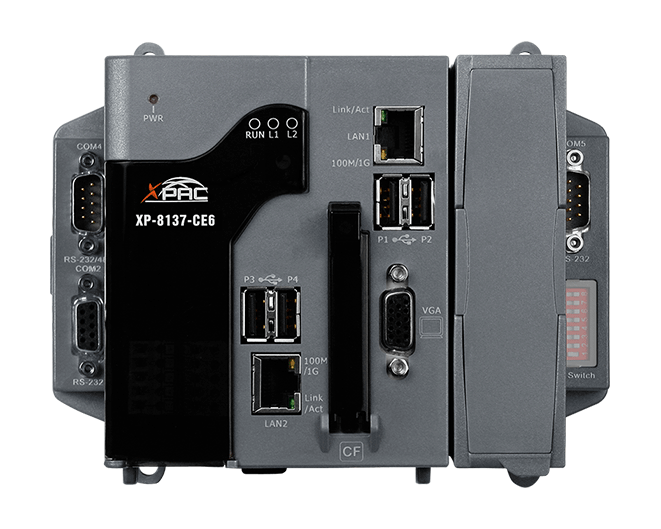

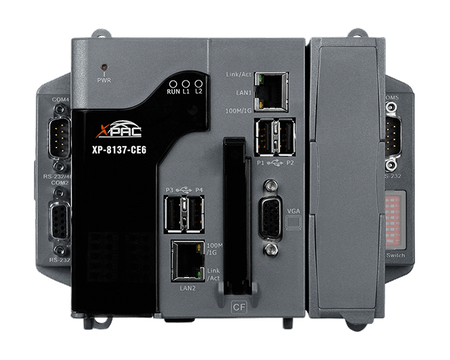

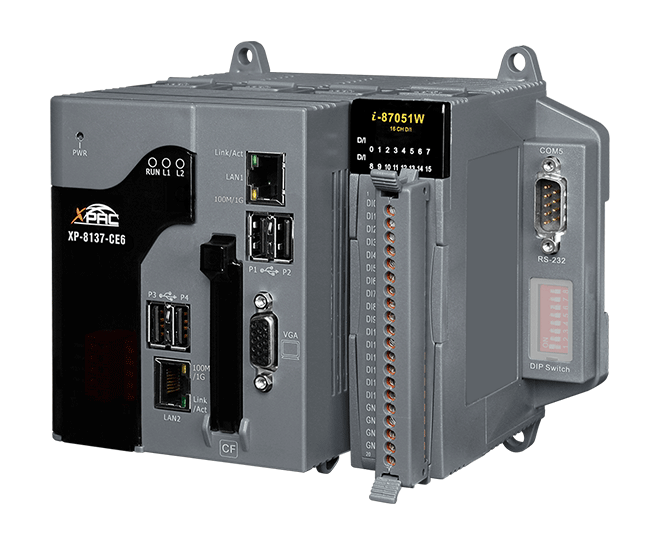

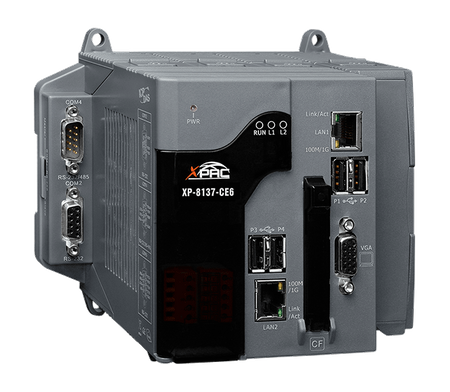

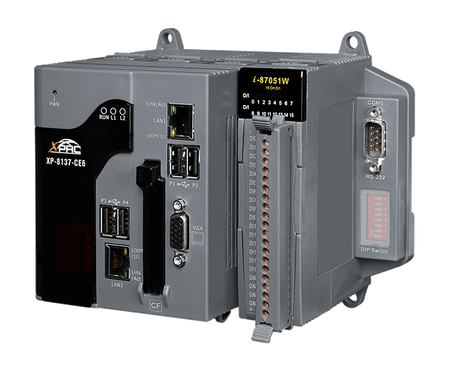

Name: XP-8137-CE6
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• x86 CPU, 1.0 GHz, dwurdzeniowy
• Windows CE 6.0
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• Twarde możliwości czasu rzeczywistego
• Wyjście Portu VGA
• Modbus RTU/TCP (Master, Slave)
• Obsługa eLogger HMI
• Obsługa kontroli ruchu: użycie I-8094F/8094/8092F
• Redundantne wejścia zasilania

Wprowadzenie

Seria XP-8x37-CE6 (XP-8037-CE6/XP-8137-CE6/XP-8337-CE6/XP-8737-CE6) to nowa generacja sterowników PAC z ISaGRAF firmy ICP DAS. Każdy z nich jest wyposażony w procesor x86 (1 GHz) dwurdzeniowy działający na systemie operacyjnym Windows Embedded CE 6.0, różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz szereg slotów I/O (0/1/3/7), które mogą być używane do integracji wysokowydajnych modułów I/O równoległych (seria I-8K) lub modułów I/O szeregowych (seria I-87K).

Korzyści płynące z uruchamiania Windows CE 6.0 na urządzeniu XPAC obejmują możliwości twardego czasu rzeczywistego, mały rdzeń, szybkie uruchamianie, głębszą obsługę przerwań oraz osiągalną kontrolę deterministyczną. Urządzenia XPAC są również zdolne do uruchamiania oprogramowania sterującego ISaGRAF i oprogramowania PC, takiego jak Visual Basic .NET, Visual C#, itp., oferując wszystkie najlepsze cechy zarówno tradycyjnych PLC, jak i komputerów z systemem Windows.

Uwaga:
ISaGRAF nie może działać na komputerach z systemem Windows 7/8 64-bit. Win-GRAF byłby właściwym wyborem.

Główne zalety w porównaniu z WP-8xx7 i VP-2xW7:
‧ Operacje myszy USB i komunikacja Ethernet dla XP-8x37-CE6 są bardziej efektywne (konsumują mniej zasobów CPU) niż WP-8xx7 i VP-2xW7.
‧ Rozmiar pamięci (Flash i SDRAM) dla XP-8x37-CE6 jest znacznie większy niż dla WP-8xx7 i VP-2xW7.

Funkcje stanowiska roboczego ISaGRAF Ver. 3.x obejmują:
‧ Standardowe języki programowania PLC zgodne z IEC 61131-3 (LD, FBD, SFC, ST, IL) oraz schemat przepływu (FC).
‧ Automatyczne skanowanie I/O
‧ Debugowanie/kontrola/monitorowanie online, symulacja offline
‧ Prosty graficzny HMI
‧ Obsługa eLogger HMI

Seria XPAC XP-8x37-CE6 obsługuje eLogger HMI:

Uruchamianie HMI i logiki sterowania w tym samym PAC

Parametry techniczne:

Product Range:	XP-8x37-CE6
Software
Software: OS:	Windows CE 6.0
Software: Protocol:	• NET ID , • Redundancy Solution , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • FRnet I/O , • Web HMI , • Send Email , • Ebus , • SMS , • UDP Server & UDP Client , • TCP Client , • GPRS/SMS , • SQL Client , • CAN/CANopen , • CANopen Master , • HART Solutions , • FTP Client
Software: Development:	Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
Software: Service:	FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for eVC, Dll for Visual Studio.Net 2005/2008
Jednostka główna
Main Unit: CPU:	x86 CPU, 1.0 GHz, dual-core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	32 GB Flash, 8 GB CF card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM, 512 KB MRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600, 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	1
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
HMI: DIP Switch:	8-bit for address
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
USB
USB: Porty:	4 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	16.6 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	169 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
