Name: PET-2260
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (LAN Bypass) do połączeń łańcuchowych
Obsługuje Dual-watchdog
Połączenie I/O w parach (Push and Pull)
Wbudowane I/O
- 6-kanałowy DI (Wet/Dry)
- 6-kanałowy przekaźnik mocy (Form A)
Wyświetlacz LED do wskazywania statusu I/O

Wprowadzenie

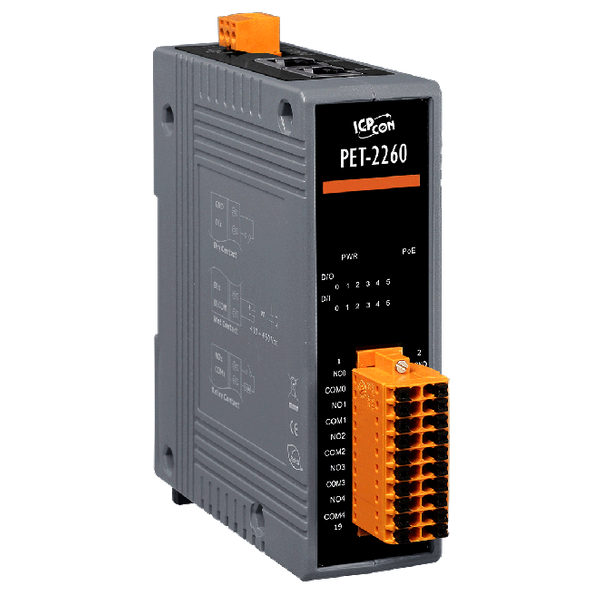

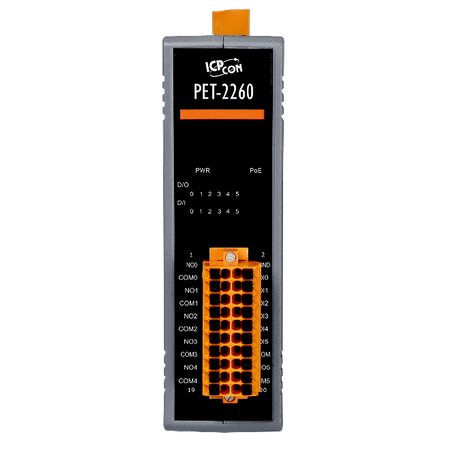

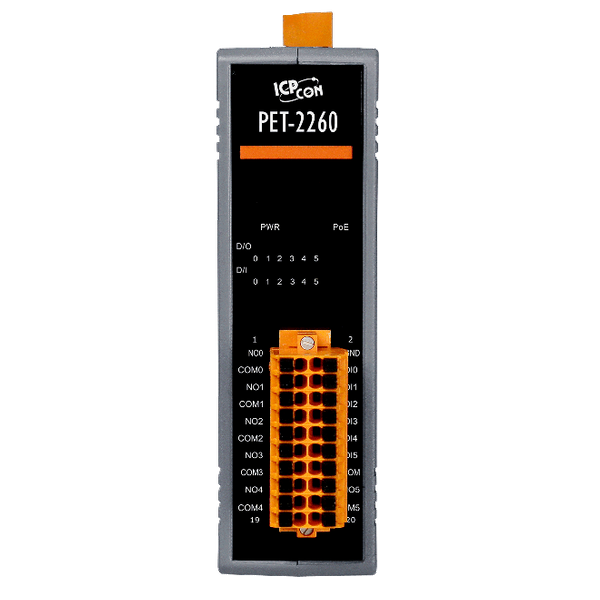

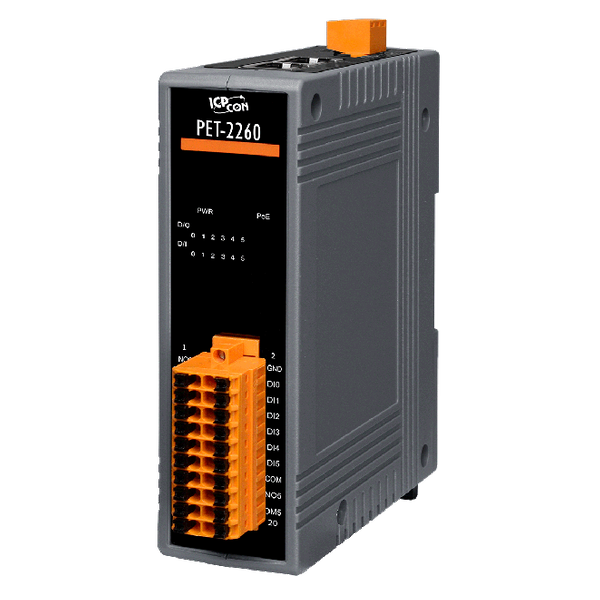

PET-2260 to moduł z 6-kanałowym DI (Wet/Dry Contact) i 6-kanałowym mechanicznym wyjściem przekaźnikowym (Form A). Każdy kanał wejściowy może pełnić funkcję licznika 32-bitowego, natomiast każdy kanał wyjściowy można skonfigurować z wartością włączenia i wartością bezpieczną. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, co umożliwia topologię łańcuchową. Ta funkcja zapewnia elastyczność konfiguracji urządzenia, upraszcza instalację i obniża koszty infrastruktury. Dodatkowo, moduł zapewnia ochronę EMS (EFT/ESD/Surge) i izolację I/O na poziomie 3000 VDC w celu zwiększenia zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.

Ponadto, moduł obsługuje funkcję Połączenia I/O w parach, co pozwala na ustanowienie połączeń DI-DO zdalnego modułu przez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być zapisywane na zdalnych kanałach DO w trybie Push za pomocą Modbus TCP. Alternatywnie, można pobierać zdalne DI do lokalnych DO.

PET-2260 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera brokerskiego MQTT, może publikować rzeczywiste stany I/O w postaci tematów oraz odbierać wiadomości z subskrybowanych tematów. Jeśli w trakcie komunikacji nastąpi rozłączenie między modułem a brokerem, jego mechanizm do ponownego połączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.

PET-2260 wspiera specyfikację SNMP V2c, co umożliwia przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzania siecią SNMP (SNMP Network Management Software). Pozwala to administratorom na monitorowanie statusu modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może aktywnie wysyłać wiadomości do administratorów w przypadku zmian statusu I/O lub podczas restartów, informując ich na bieżąco o stanach kanałów.

Zastosowania

• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynków
• Zdalna diagnostyka i konserwacja
• Sprzęt testujący

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O, PoE
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	6
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +10 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +4 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	3 kHz
Digital Input/Counter: Input Impedance:	7.5 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Digital Input/Counter: Low Pass Filter:	1 ~ 6500 ms (0.08 Hz ~ 500 Hz)
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	6
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC/24 VDC (Resistive Load)
Relay Output: Operate Time:	10 ms (Max.)
Relay Output: Release Time:	5 ms (Max.)
Relay Output: Electrical Endurance:	10^5 ops.
Relay Output: Mechanical Endurance:	2 x 10^7 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	4.4 W (max.)
Power: Powered from PoE:	IEEE 802.3af, Class2
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
