Główne cechy
• 32-kanałowy wewnętrzny moduł cyfrowy
• Cyfrowe wejście typu Sink lub Source
• Kompatybilny z poziomami 24 V
• Wskaźniki LED statusu kanałów
• Opcjonalne płytki dodatkowe dla łatwego okablowania w terenie
Wprowadzenie

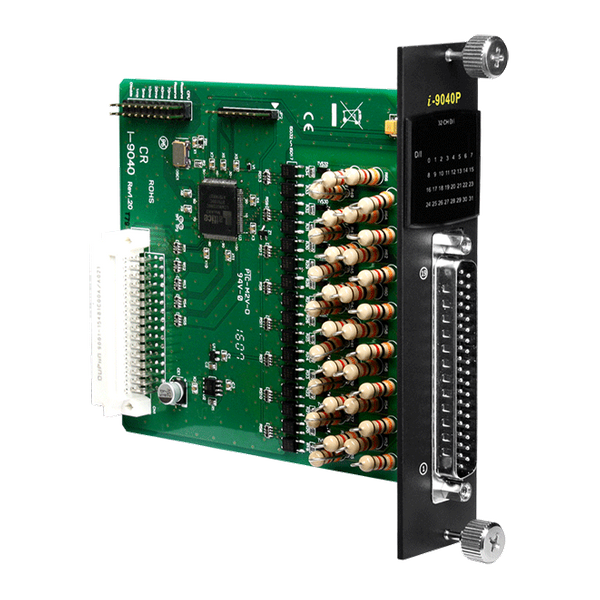

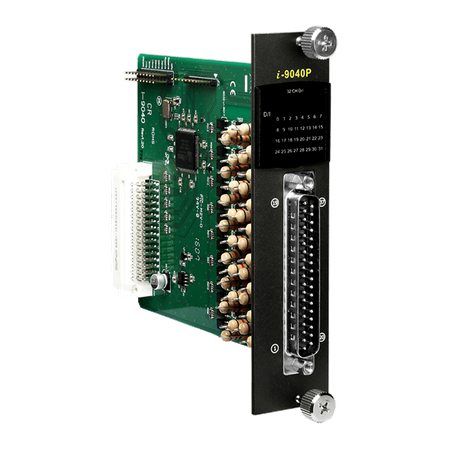

I-9040P to 32-kanałowy moduł wejść cyfrowych, w którym każdy kanał charakteryzuje się izolacją optyczną i może być wejściem typu sink lub source, wybieranym przez okablowanie. Poziom napięcia WŁ. dla I-9040P mieści się w zakresie od +19 V do +30 V, podczas gdy poziom napięcia WYŁ. wynosi poniżej +11 V. Jest odpowiedni dla cyfrowych systemów wejściowych +24 VDC. Dzięki połączeniu z płytką dodatkową, taką jak DN-37-381-A, okablowanie jest prostsze niż kiedykolwiek. Moduł wyposażony jest w 32 wskaźniki LED do monitorowania statusu kanałów DI, oraz ochronę przed wyładowaniami elektrostatycznymi (4 kV) i izolację wewnętrzną modułu (3750 VDC).
Parametry techniczne:
| Product Range: | I-9K/I-97K Series |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
32 x DI |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Dry + Wet Contact ,
5 V/TTL |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: +19 VDC ~ +30 VDC ,
TTL: 0 V ~ +0.8 V |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: +11 VDC Max. ,
TTL: +2 V ~ +5 V |
| Wejście cyfrowe: Izolacja: | ON Voltage Level: +4 V ~ +30 V ,
OFF Voltage Level: 0 V ~ +1 V |
| Digital Input: Input Impedance: | 3 kΩ, 0.5W |
| Digital Input: Low Pass Filter: | 1 ms/5 ms/10 ms/20 ms/40 ms/70 ms, by Jumper select or CPU ,
parameter settings; Default Setting is Disable |
Power | |
| Power: Consumption: | 1 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 134 x 134 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
