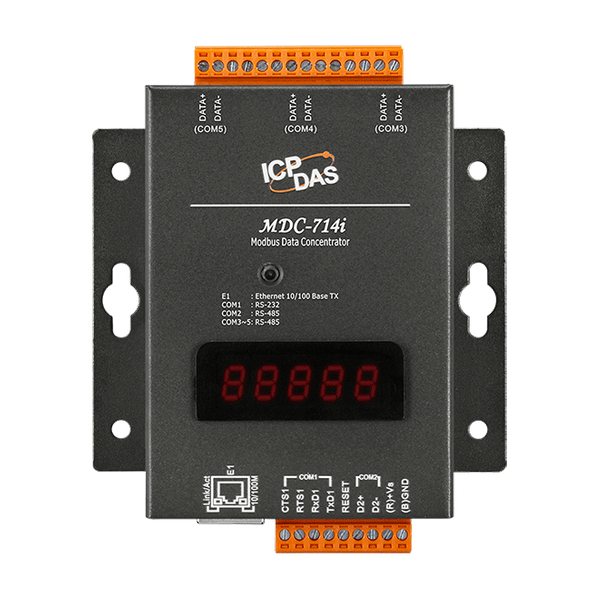

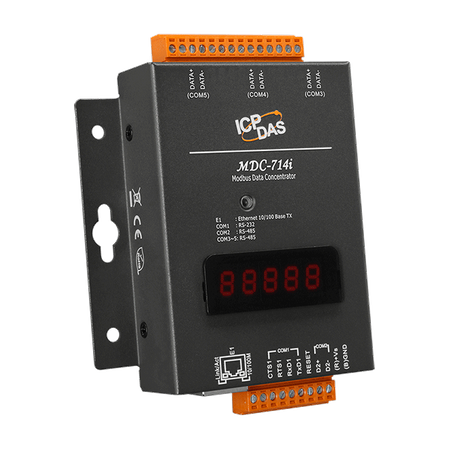

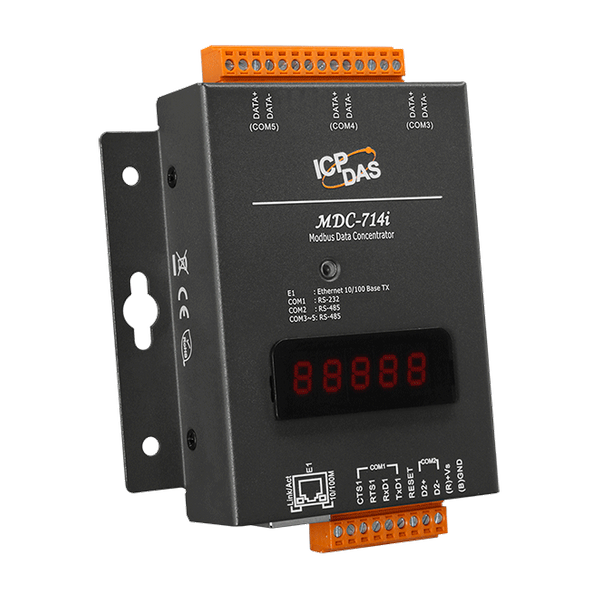

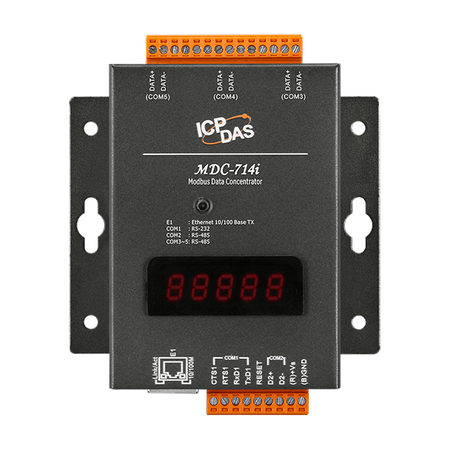

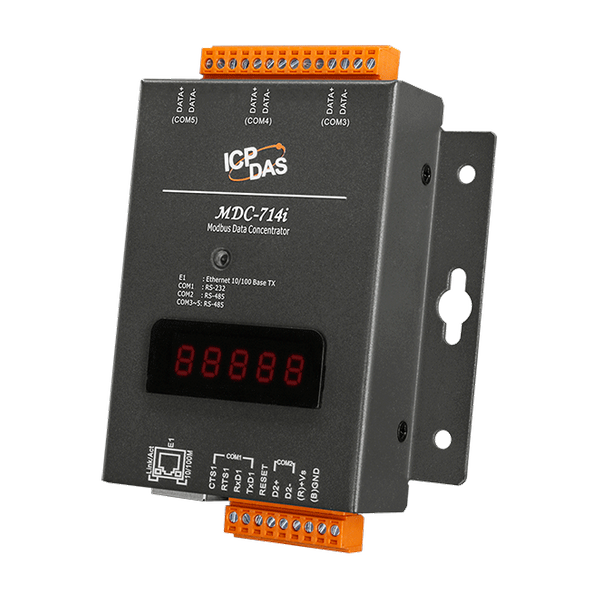

Name: MDC-714i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus master/slave na porcie szeregowym oraz Modbus TCP slave na interfejsie Ethernet
Obsługuje do 8 jednoczesnych połączeń Modbus TCP
Pula danych dla maksymalnie 9600 rejestrów
Komendy Modbus dla maksymalnie 250 definicji
Łatwa konfiguracja za pomocą prostego pliku CSV do szybkiego uruchomienia
Interfejs użytkownika oparty na HTML5

Wprowadzenie

Seria MDC-700 to koncentrator danych Modbus, który ma zdolność wykonywania do 250 komend Modbus/RTU do odczytu/zapisu z/do urządzeń slave Modbus za pomocą RS-232/485 oraz umożliwia maksymalnie 8 masterom Modbus/TCP pobieranie danych za pomocą Ethernetu. Seria MDC-700 oferuje wbudowany serwer internetowy ułatwiający konfigurację i zapewniający przejrzyste informacje o wynikach każdej komendy Modbus/RTU na RS-232/485.

Koncentrator danych Modbus
MDC wykonuje wcześniej zdefiniowane komendy Modbus/RTU do odczytu/zapisu danych z/do urządzeń slave Modbus/RTU za pomocą RS-232/485. Dane tych urządzeń są przesyłane do własnej pamięci współdzielonej. Akceptuje do 8 masterów Modbus/TCP, które mogą bezpośrednio odczytywać/zapisywać dane z/do pamięci współdzielonej zamiast odpytania każdego urządzenia slave Modbus/RTU pojedynczo. Dzięki temu dane na RS-232/485 są dostępne dla wielu masterów Modbus/TCP, a czas odczytu/zapisu danych z/do wielu urządzeń slave Modbus/RTU jest skrócony.

Wielka pojemność pamięci współdzielonej
MDC może wykonywać do 250 definicji odpytania. Wewnętrzna pamięć współdzielona posiada cztery tabele do przechowywania danych AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.

Plik Config.CSV ułatwiający edycję wielu definicji
Definicje odpytania Modbus są określone w pliku Config.CSV. Edycja/sprawdzanie wielu definicji odpytania jest trudne i może prowadzić do błędów. Plik w formacie CSV może ułatwić pracę dzięki wykorzystaniu Excela. Ponadto wbudowany serwer internetowy pozwala użytkownikom importować/eksportować plik Config.CSV przez proste kliknięcie myszką.

Serwer internetowy ułatwiający obsługę i pokazujący przejrzyste informacje
Adres IP, plik konfiguracyjny, Config.CSV można łatwo skonfigurować za pomocą serwera internetowego. Wyniki wszystkich definicji odpytania Modbus są wyświetlane na stronie internetowej. Bardzo łatwo jest zdiagnozować, które urządzenie Modbus/RTU ma problem z komunikacją. Oprogramowanie firmware MDC pomija na pewien czas nieprawidłowe definicje odpytania Modbus, aby cały proces odpytania przebiegał płynnie.

Zastosowania

Parametry techniczne:

Product Range:	Modbus Data Concentrator
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x System, to display heart beat
ETHERNET

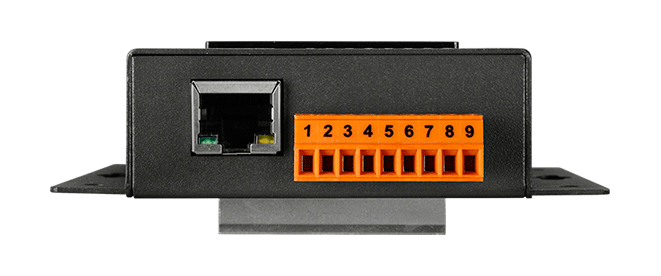

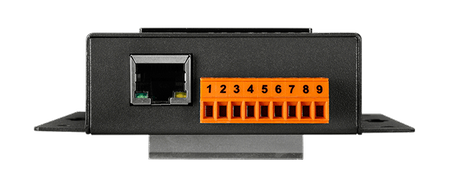

Ethernet: Porty:	x1, 10/100 Base-TX
Ethernet: Protocol:	Modbus/TCP Slave
Porty COM

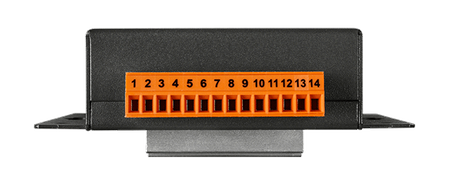

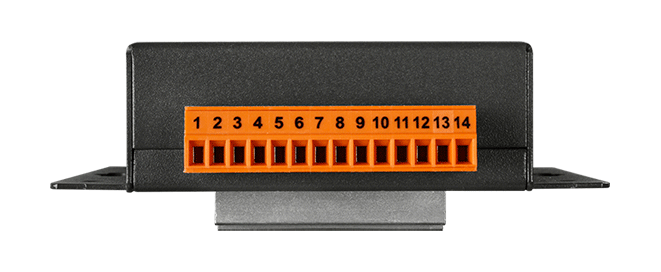

Porty COM: Porty:	1 x 5-wire RS-232 , 1 x 2-wire RS-485 , 3 x 2-wire RS-485 (2500 VDC Signal Isolation)
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Modbus RTU Slave
COM Ports: Polling Definition:	250 definitions for all RS-232/485 ports
COM Ports: Shared Memory:	9600 registers for each of AI, AO, DI and DO data
Power
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 125 mm x 28 mm (W x H x D)

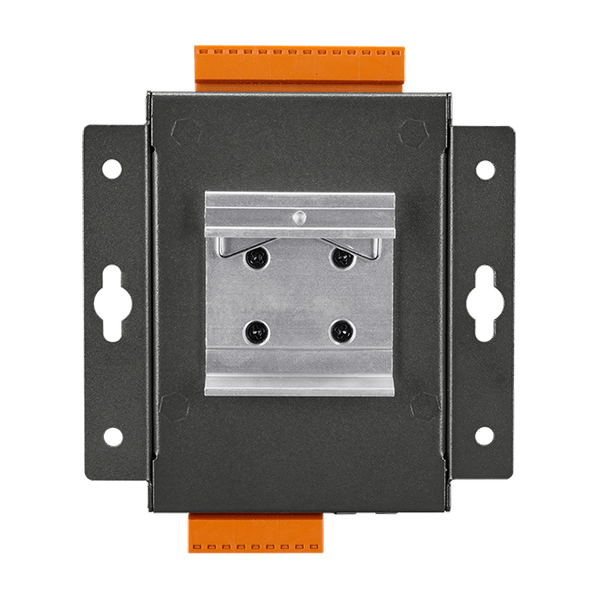

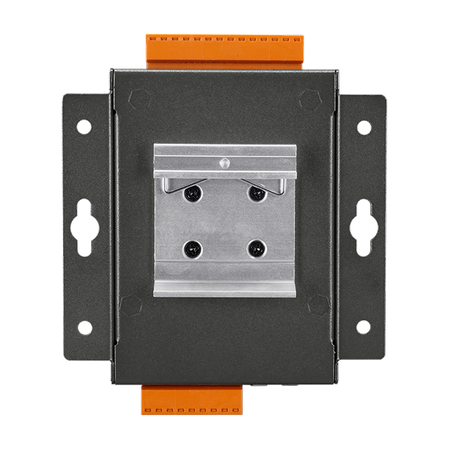

Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
