Name: VP-3201-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8, 1 GHz CPU
• 8.4" TFT LCD z panelem dotykowym
• Windows CE 7.0
• Obsługa czasu rzeczywistego
• Bogate wsparcie oprogramowania
• Różnorodne pamięci i magazyny
‣ 512 MB SDRAM i 256 MB Flash
‣ 16 KB EEPROM i 128 KB MRAM dla retencji danych
‣ 1 x gniazdo SD z jedną kartą SD
• Różnorodne interfejsy komunikacyjne
‣ 1 x Ethernet 10/100/1000BASE-T
‣ 2 x porty szeregowe (RS-232/485)
‣ 2 x USB 2.0 (host)
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy sprzętowy numer seryjny dla ochrony oprogramowania
• 2 x wskaźniki LED
• Audio z wyjściem na słuchawki
• Wbudowany dualny zegar watchdog
• Przedni panel zgodny z IP65
• Zakres temperatur pracy: -10 ~ +60 °C

Wprowadzenie

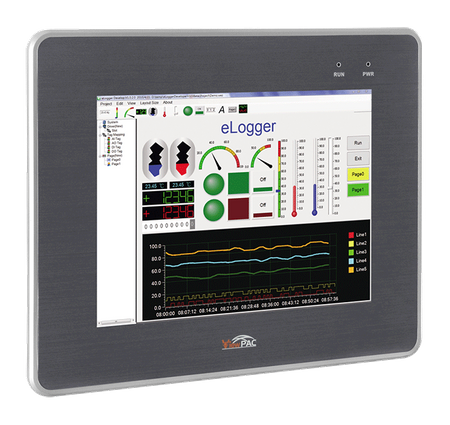

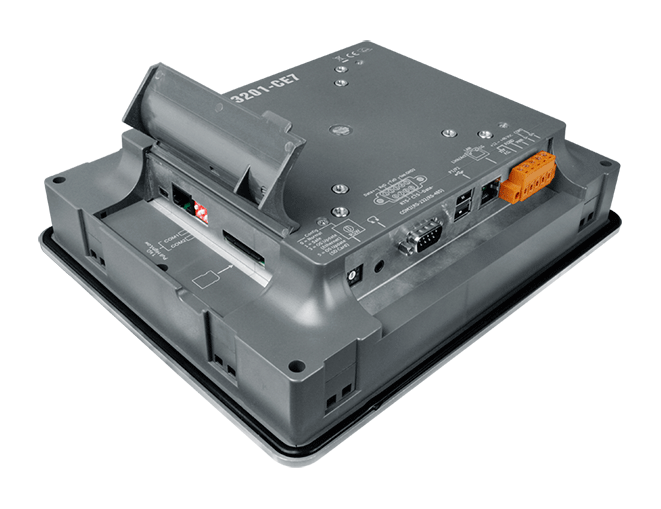

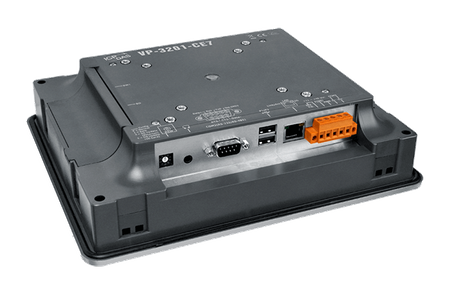

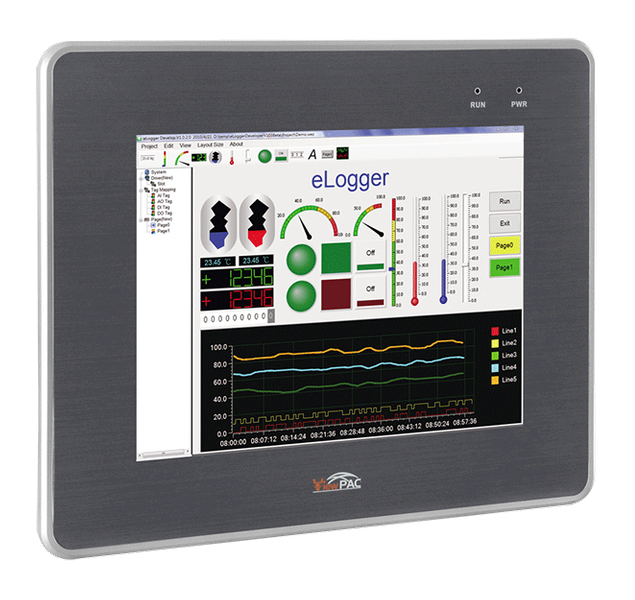

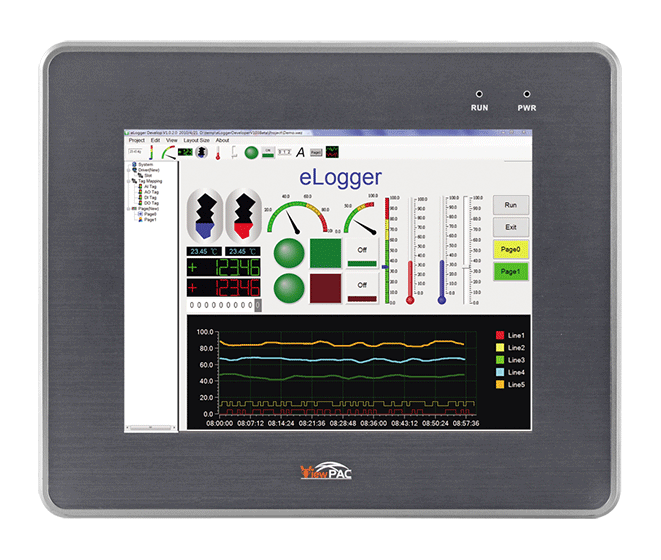

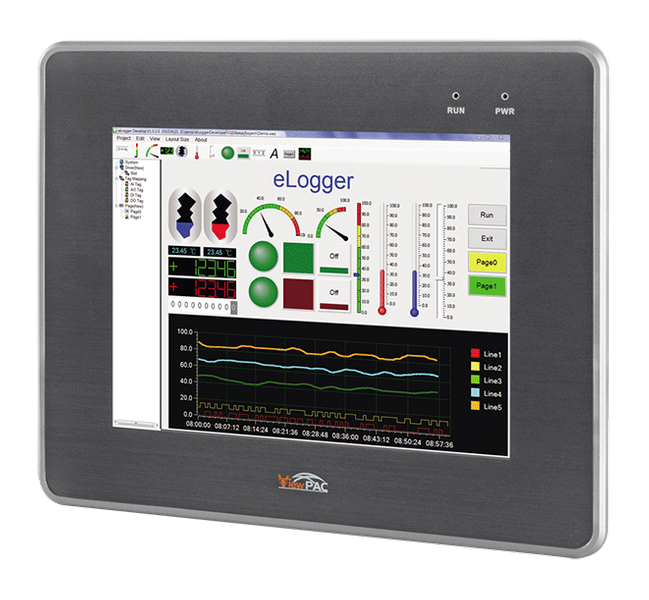

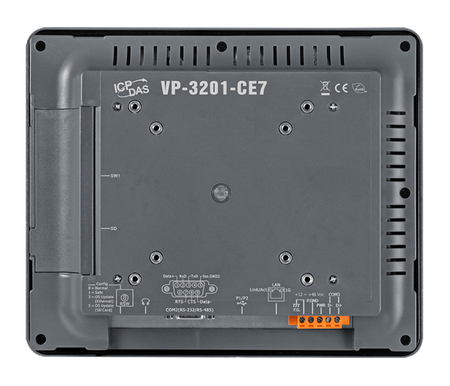

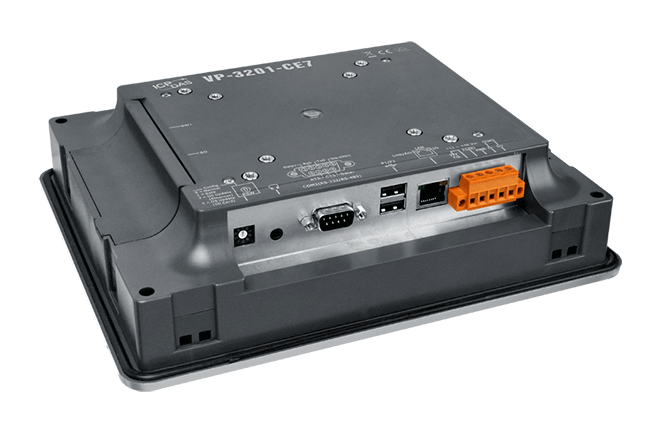

VP-3201-CE7 to urządzenia ViewPAC oparte na CE7, które łączą w sobie komputery, wejścia/wyjścia oraz interfejs operatora w jednej jednostce, zapewniając idealne rozwiązanie do integracji HMI, akwizycji danych i kontroli w pojedynczym PAC. Wyposażone są w procesor Cortex-A8, wyświetlacz TFT LCD oraz różnorodne złącza, w tym podwójny Ethernet Gigabit, port USB, interfejsy RS-232 i RS-485. Rozszerzenie wejść/wyjść możliwe jest dzięki użyciu naszych modułów Ethernet I/O oraz RS-485 I/O. Zaprojektowane do montażu panelowego, przedni panel jest zgodny ze standardem NEMA 4/IP65 i może wytrzymać spryskiwanie wodą, wilgotność i ekstremalny pył. Zaprojektowane do pracy w szerokim zakresie temperatur od -10°C do 60°C, bezwentylatorowa konstrukcja oferuje najwyższą niezawodność bez ruchomych części. Windows Embedded Compact 7 to skomponentowany, rzeczywisty czas, wysokowydajny i wysoce niezawodny system operacyjny. CE7 dostarcza bogatych doświadczeń użytkownika i unikalnego połączenia z komputerami PC z systemem Windows, serwerami, usługami i urządzeniami.

Parametry techniczne:

Product Range:	WinCE ViewPAC
Software
Software: OS:	Windows CE 7.0
Software: Service:	FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB DDR3 SDRAM, 256 MB Flash (SSD)
Main Unit: Storage:	A SD/microSD adapter and 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer

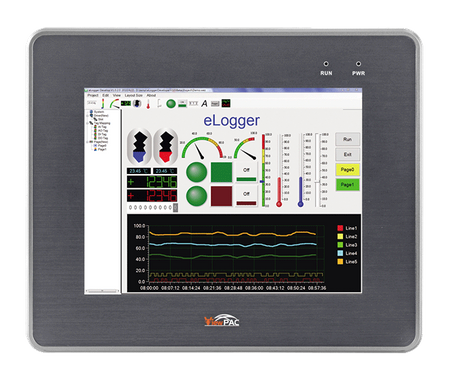

Wyświetl
Wyświetlacz: Typ:	TFT LCD
Display: Size:	8.4" (4:3)
Display: Backlight Life:	50,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	800 x 600
Display: Touch Panel:	5-wire, resistive type; light transmission: 80 %
Display: Color:	16 bit RGB, 64 K full Colors
Display: Contrast Ratio:	500:1
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Earphone-Out
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 (2500 VDC Isolated), 1 x RS-232/RS-485 (2500 VDC Isolated)
USB
USB: Porty:	2 x USB 2.0
Power
Power: Input Range:	+12 ~ 48 VDC (1 kV Isolated )
Power: Consumption:	7.5 W
Power: Powered from PoE:	Yes

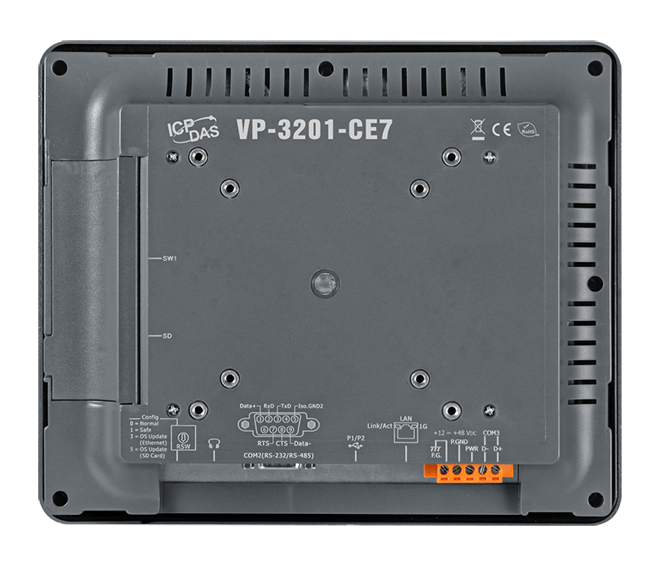

Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	249 x 207 x 64 (W x L x H)
Mechanical: Panel Cut-Out (mm):	235 x 193, ±1 (W x H)
Mechanical: Installation:	Panel Mounting, VESA Mounting (75 mm x 75 mm, 100 mm x 100 mm)
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Mechanical: Weight:	1250 g
Środowisko
Environment: Operating Temperature:	-10 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
