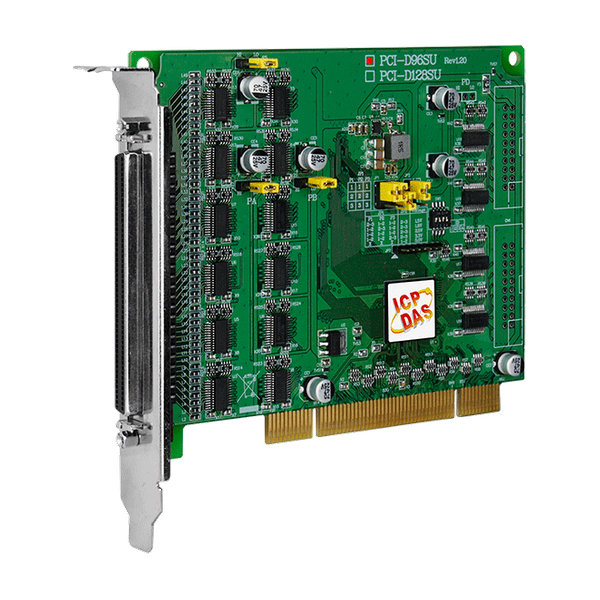

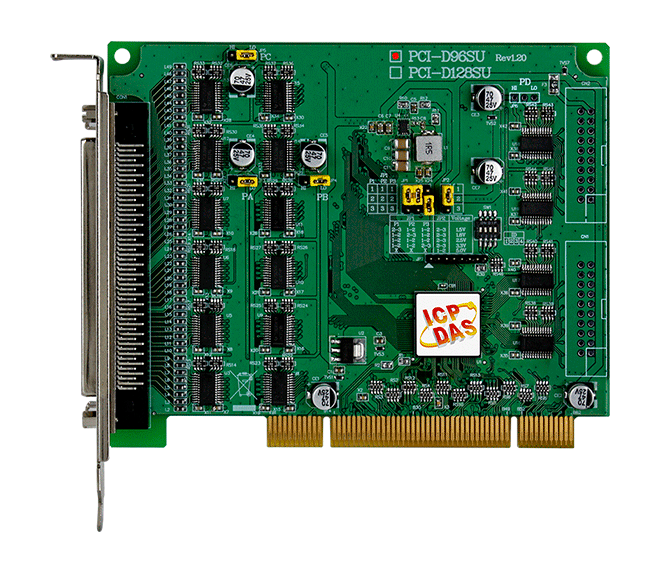

Name: PCI-D96SU
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługa +3.3/+5 V PCI bus
96 kanałów We/Wy cyfrowych
Trzy 32-bitowe dwukierunkowe porty We/Wy
Generator wzorców cyfrowych
Dwukierunkowe programowalne porty We/Wy pod kontrolą oprogramowania
Monitorowanie przerwań ze wzorcem i zmianą stanu
Napięcie operacyjne DIO: +1.8 V, +2.5 V, +3.3 V, +5 V
Zworki pull-high/pull-low dla kanałów wejściowych
Obsługa identyfikacji karty (przełącznik SMD)
Obsługa wysokiej gęstości złącza SCSI II 100-pin

Wprowadzenie

Karta PCI-D96SU obsługuje magistralę PCI 3.3 V/5 V. Karty te zapewniają 96 linii We/Wy cyfrowych, które składają się z trzech 32-bitowych dwukierunkowych portów, przeznaczonych do różnorodnych aplikacji We/Wy cyfrowych. Każdy kanał może być ustawiony jako wejście lub wyjście. Dostarczają one różne napięcia operacyjne (+1.8 V, +2.5 V, +3.3 V i +5 V), spełniając potrzeby użytkowników.

Karty PCI-D96SU zawierają przełącznik identyfikacji karty na pokładzie, który umożliwia rozpoznanie karty przez oprogramowanie, jeśli w komputerze zainstalowano dwie lub więcej kart. Zworki pull-high/low pozwalają na wstępne ustawienie statusu wejść cyfrowych (DI) zamiast pozostawienia ich w stanie nieokreślonym, jeśli kanały wejściowe DI są odłączone lub przerwane. PCI-D96SU zapewnia pojedyncze złącze o wysokiej gęstości, co zmniejsza ilość miejsca potrzebnego na instalację karty w komputerze.

Karty te obsługują różne wersje systemów operacyjnych, takich jak DOS oraz 32/64-bitowe Windows 10/8/7/2008/2003/XP. Dostarczane są biblioteki DLL oraz kontrolki ActiveX wraz z różnymi przykładami programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET oraz LabVIEW, aby umożliwić użytkownikom szybkie i łatwe opracowanie własnych aplikacji.

Akcesoria

Parametry techniczne:

Product Range:	PCI Digital I/O
HARDWARE
Hardware: Card ID:	Yes (4-bit)
Hardware: Connector:	Female SCSI II 100-pin x 1
Wejście cyfrowe
Wejście cyfrowe: Kanały:	96 (Bi-Direction)
Wejście cyfrowe: Typ:	1.8 V/TTL, 2.5 V/TTL , 3.3 V/TTL, 5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:	1.8V/TTL(Logic 1: 1.2 V Min.) , 2.5V/TTL(Logic 1: 1.7 V Min.) , 3.3V/TTL(Logic 1: 2.0 V Min.) , 5V/TTL(Logic 1: 3.5 V Min.)
Wejście cyfrowe: OFF Poziom napięcia:	1.8V/TTL(Logic 0: 0.65 V Max.) , 2.5V/TTL(Logic 0: 0.7 V Max.) , 3.3V/TTL(Logic 0: 0.8 V Max.) , 5V/TTL(Logic 0: 1.5 V Max.)
Wejście cyfrowe: Szybkość reakcji:	1 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:	Software (Pattern Match, Change of Status)
Wejście cyfrowe: Transfer danych:	Polling, Interrupt
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	96 (Bi-Direction)
Wyjście cyfrowe: Typ:	1.8 V/TTL, 2.5 V/TTL , 3.3 V/TTL, 5 V/TTL
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink: 6 mA @ 0.33 V , Source: 6 mA @ 4.77 V
Wyjście cyfrowe: Tryb pracy:	Static Update, Waveform generation
Wyjście cyfrowe: Napięcie obciążenia:	1.8V/TTL(Logic 0: 0.65 V Max. ,Logic 1: 1.2 V Min.) , 2.5V/TTL(Logic 0: 0.7 V Max. ,Logic 1: 1.7 V Min.) , 3.3V/TTL(Logic 0: 0.8 V Max. ,Logic 1: 2.0 V Min.) , 5V/TTL(Logic 0: 1.5 V Max. ,Logic 1: 3.5 V Min.)
Wyjście cyfrowe: Szybkość reakcji:	1 MHz (Typical)
Magistrala PC
Magistrala PC: Typ:	3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:	32-bit
Power
Power: Consumption:	600 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):	105 x 129 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-20 ~ +70°C
Environment: Humidity:	5 ~ 85% RH, Non-condensing
Status:	Available
