Name: iSN-201-E
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zakres pomiaru natężenia oświetlenia: 0 do 20 000 luksów
Zakres pomiaru temperatury: -20 do +60°C
Zakres pomiaru wilgotności: 0 do 100% RH
Obsługuje protokoły DCON i Modbus RTU/TCP
Obsługuje protokół MQTT dla interfejsu Ethernet
Zawiera interfejsy komunikacyjne RS-485/Ethernet
Zawiera zasilanie redundantne: PoE (IEEE 802.3af, klasa 1) i wejście DC
Obsługuje konfigurację przez sieć i aktualizacje oprogramowania przez Ethernet
Zgodne ze standardami IEEE802.11b/g/n (tylko iSN-201-WF)
Obsługuje tryby infrastruktury i limit-AP dla sieci bezprzewodowych (tylko iSN-201-WF)
Montaż sufitowy

Wprowadzenie

Moduły serii iSN-201 mogą być używane do pomiaru oświetlenia wewnętrznego, temperatury i wilgotności. Można wybrać szeroki zakres połączeń interfejsowych, w tym modele RS-485/Ethernet/Wi-Fi, aby dostosować się do indywidualnych potrzeb. Różne modele obsługują protokoły DCON i Modbus RTU/TCP oraz mogą być łatwo zintegrowane z istniejącymi systemami HMI/SCADA/centralnego sterowania.

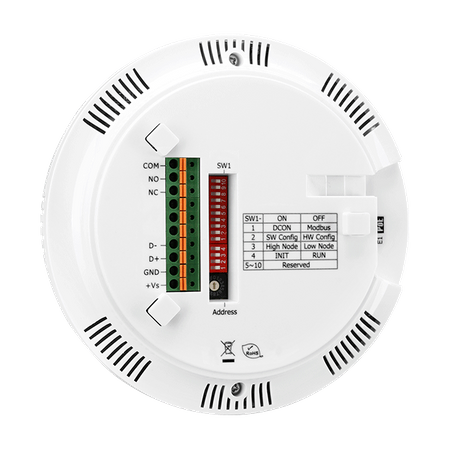

Bezśrubowe złącze szybkozłączne oraz przełączniki DIP i obrotowe czynią moduły łatwymi do instalacji, naprawy i konserwacji. Biały minimalistyczny design zewnętrzny zapewnia łatwe dopasowanie do wystroju wnętrz.

Zastosowania

Połączenie WISE-5231 i elektrycznej zasłony z miernikiem natężenia oświetlenia iSN-201-E można łatwo skonfigurować za pomocą prostej strony internetowej i kontroli logiki. Dwukierunkowy tryb blokady integruje elektryczne zasłony i system zarządzania budynkiem (BMS) oraz jednocześnie zbiera dane z czujników środowiskowych. Przy wykrywaniu wzrostu temperatury wewnętrznej lub wilgotności, lub silnego nasłonecznienia, automatycznie uruchomi mechanizm zasuwania elektrycznej zasłony lub włączy personalizowany scenariusz do sterowania wszystkimi zasłonami lub określonymi kombinacjami zasłon w domowym środowisku. Dodatkowo, użytkownik może edytować scenariusz i ustawić automatyzację zasłon w zaplanowanych czasach.

Parametry techniczne:

Product Range:	Industrial Sensor
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV contact for each terminal, ±8 kV air for random point
Wskaźniki LED
LED Indicators: Status:	Yes,1 as Power, 1 as Alarm Indicator , 1 as Communication Indicator
Pomiar temperatury
Temperature Measurement: Fire Alarm:	65°C (Programmable)
Temperature Measurement: Range:	-40 ~ +120°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	Typical: ±0.5°C; refer to figure 2
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH
Humidity Measurement: Resolution:	0.1% RH
Humidity Measurement: Accuracy:	Typical: ±3% RH @ 20 ~ 80% RH; refer to figure 1
Illuminance Measurement
Illuminance Measurement: Range:	0 ~ 20,000 Lux
Illuminance Measurement: Resolution:	1 Lux
Illuminance Measurement: Accuracy:	±5%
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Typ:	Power Relay, Form C
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet/PoE
COM Ports: Protocol:	DCON, Modbus RTU, Modbus TCP, MQTT
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	10 ~ 48 VDC, PoE
Power: Consumption:	2 W
Mechaniczny
Mechanical: Dimensions (mm):	Ø150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling/surface mounted
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
