Główne cechy
- Serwer WWW do konfiguracji
- Wsparcie dla protokołów Modbus TCP/UDP, MQTT i SNMP V2c
- 2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w topologii łańcucha
- Wsparcie dla podwójnego watchdog'a
- Połączenie I/O typu para (Push i Pull)
- 16-kanałowy, programowalny uniwersalny DIO
- Maksymalne obciążenie wyjścia cyfrowego:
- (P)ET-2254: 100 mA/kanał
- (P)ET-2254P: 350 mA/kanał
- Wyświetlacz LED do wskazywania statusu I/O
Wprowadzenie

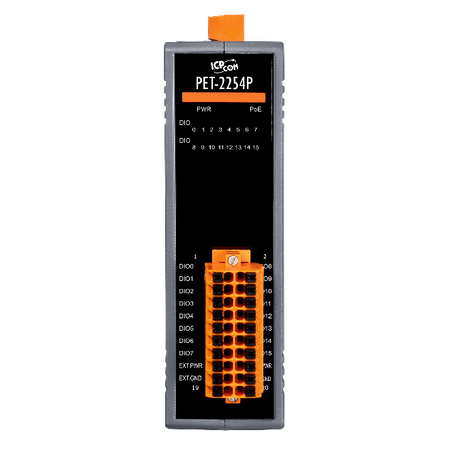

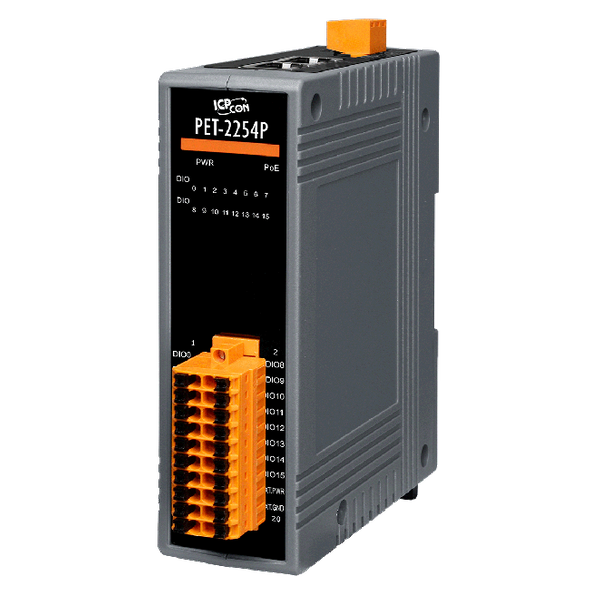

PET-2254P to 16-kanałowy uniwersalny moduł DIO. Każdy kanał można ustawić jako wejście lub wyjście cyfrowe za pomocą okablowania, a każde wyjście cyfrowe może obciążać 350 mA. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, co umożliwia topologię łańcucha. Ta funkcja zapewnia elastyczność konfiguracji urządzenia, upraszcza instalację i redukuje koszty infrastruktury. Ponadto moduł oferuje ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, zwiększając zdolności ochrony przed zakłóceniami w środowisku przemysłowym. Posiada również ustawienia wartości początkowej i wartości bezpiecznej dla wyjść cyfrowych.
Dodatkowo moduł obsługuje funkcjonalność połączenia pary I/O, co umożliwia ustanowienie połączeń DI-do-DO z modułem zdalnym przez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być przesyłane do zdalnych kanałów DO w trybie Push za pomocą Modbus TCP. Alternatywnie, można pobierać zdalne dane DI do lokalnych kanałów DO.
PET-2254P obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem MQTT Broker, może publikować rzeczywiste statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. Jeśli podczas komunikacji nastąpi rozłączenie między modułem a brokerem, jego mechanizm odzyskiwania połączenia może automatycznie przywrócić połączenie. Ponadto mechanizm interwału Keep-Alive zapewnia ciągłe połączenie z brokerem.
PET-2254P obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzania siecią SNMP. Pozwala to administratorom na monitorowanie statusu modułu w czasie rzeczywistym. Ponadto, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów, gdy zmienią się statusy I/O lub podczas restartów, informując ich o statusach kanałów w każdym momencie.
Dodatkowo moduł obsługuje funkcjonalność połączenia pary I/O, co umożliwia ustanowienie połączeń DI-do-DO z modułem zdalnym przez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być przesyłane do zdalnych kanałów DO w trybie Push za pomocą Modbus TCP. Alternatywnie, można pobierać zdalne dane DI do lokalnych kanałów DO.
PET-2254P obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po połączeniu z serwerem MQTT Broker, może publikować rzeczywiste statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. Jeśli podczas komunikacji nastąpi rozłączenie między modułem a brokerem, jego mechanizm odzyskiwania połączenia może automatycznie przywrócić połączenie. Ponadto mechanizm interwału Keep-Alive zapewnia ciągłe połączenie z brokerem.
PET-2254P obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzania siecią SNMP. Pozwala to administratorom na monitorowanie statusu modułu w czasie rzeczywistym. Ponadto, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów, gdy zmienią się statusy I/O lub podczas restartów, informując ich o statusach kanałów w każdym momencie.
Zastosowania
• Automatyzacja fabryk
• Automatyzacja maszyn
• Automatyzacja budynków
• Zdalna diagnoza i utrzymanie
• Urządzenia testujące
• Automatyzacja maszyn
• Automatyzacja budynków
• Zdalna diagnoza i utrzymanie
• Urządzenia testujące
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal ,
±16 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 2.5 kHz |
| Digital Input/Counter: Input Impedance: | 7.5 kΩ |
| Digital Input/Counter: Low Pass Filter: | 1 ~ 6500 ms (0.08 Hz ~ 500 Hz) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Typ: | Open-collector |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 350 mA/channel |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.6 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class1 |
| Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 126 x 108 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
