Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- 32-kanałowe izolowane wyjścia cyfrowe
- Każda linia transferu Motionnet: możliwość podłączenia do 64 modułów
- Izolacja ochronna: zasilanie, komunikacja, I/O
- Diagnostyka LED dla komunikacji i statusu I/O
- Diody wewnętrzne flywheel dla każdego portu wyjściowego mogą być indywidualnie podłączane do różnych źródeł zasilania
- Wysoka zdolność do przenoszenia prądu (200 mA)
Wprowadzenie

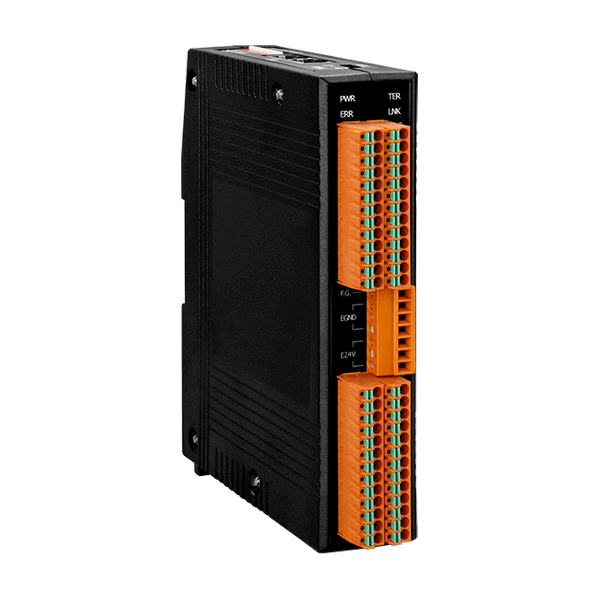

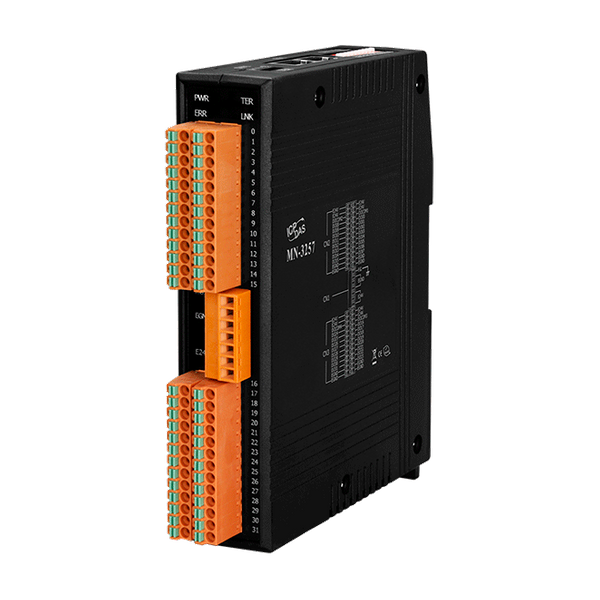

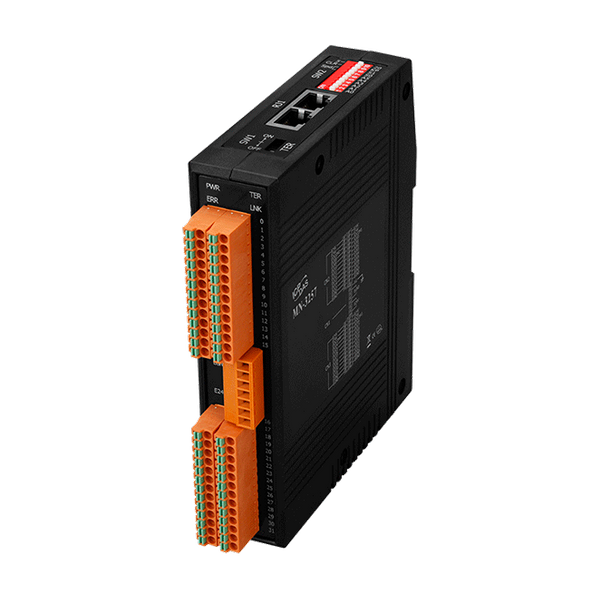

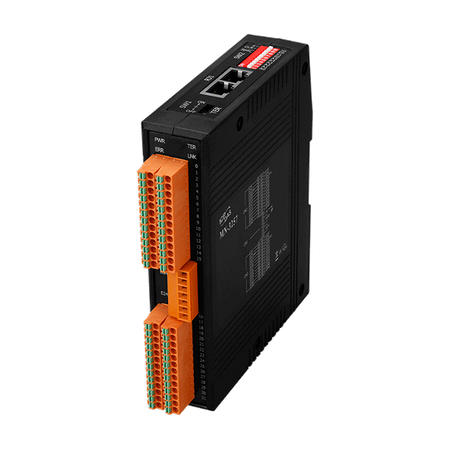

MN-3257 to urządzenie rozszerzające I/O dla systemów Motionnet, wyposażone w 32 izolowane kanały wyjściowe cyfrowe. Każda linia komunikacyjna Motionnet może być podłączona do maksymalnie 64 modułów, co oznacza, że można rozszerzyć I/O do 2048 kanałów wyjściowych. Czas komunikacji wymagany przez każdy MN-3257 wynosi 15,1 us. Jeśli podłączono 64 moduły, sygnały dla 2048 punktów na 64 modułach mogą być wysyłane i odbierane w ciągu 0,97 ms. Aktualizacja statusu I/O jest automatycznie realizowana przez system Motionnet w stałych odstępach czasu, a ustawienie przerwań dla specyficznych punktów wejściowych, które klient chce monitorować, może pomóc zapobiec marnowaniu czasu CPU przez powtarzające się odpytywanie, gdy nie ma nic do wykonania. Wewnętrzne diody flywheel każdego portu wyjściowego mogą być indywidualnie podłączane do różnych źródeł zasilania (każdy port składa się z 8 sygnałów I/O).
| Product Range: | I/O Module |
HARDWARE | |

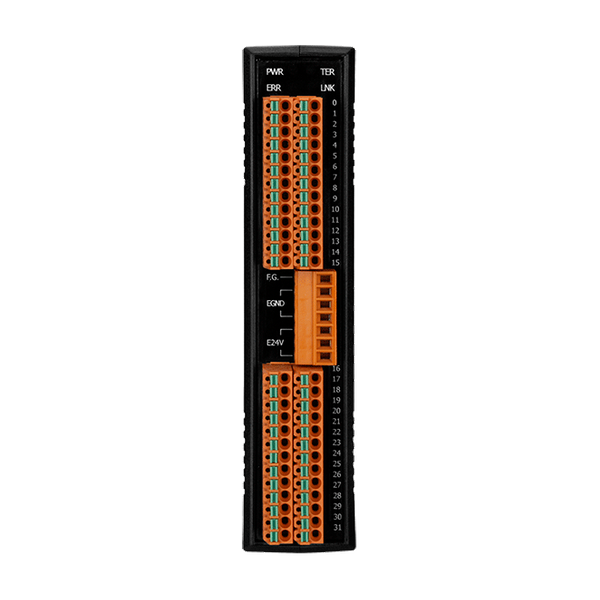

| Hardware: Connector: | 13-pin pluggable terminal block x 4 |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Input/Output state |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Open Collector (Sink), ,
with internal flywheel diode |
| Wyjście cyfrowe: Napięcie obciążenia: | +30 VDC max. |
| Wyjście cyfrowe: Prąd obciążenia: | 200 mA max. for each channel |
| Wyjście cyfrowe: Izolacja: | 3000 Vrms |
Motionnet | |

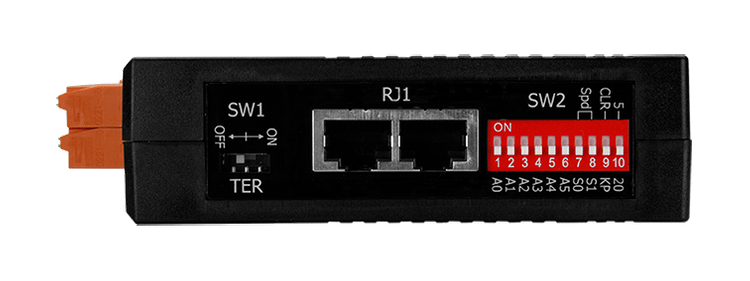

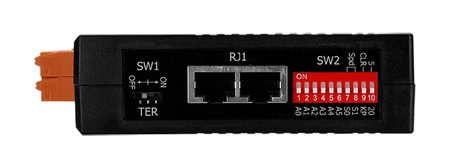

| Motionnet: Communication Connectors: | RJ-45 x 2 |
| Motionnet: Transfer Speed: | Selectable 2.5, 5, 10 or 20 Mbps ,
by DIP Switch. |
| Motionnet: Cyclic Time: | 15.1 μs per device (20 Mbps) |
Power | |
| Power: Input Range: | 24 VDC (1000 V isolated) |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 140 mm x 126.6 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
