Główne cechy
- Obsługa szyny PCI +3.3/+5 V
- 128 kanałów cyfrowego I/O
- Cztery dwukierunkowe porty I/O 32-bit
- Generator wzorców cyfrowych
- Programowalne porty I/O dwukierunkowe pod kontrolą oprogramowania
- Monitorowanie przerwań dopasowania wzorców i zmiany stanu
- Napięcie pracy DIO: +1.8 V, +2.5 V, +3.3 V, +5 V
- Zworki pull-high/pull-low dla kanałów DI
- Obsługa ID karty (przełącznik SMD)
- Obsługa złącza wysokiej gęstości SCSI II 100-pin
Wprowadzenie

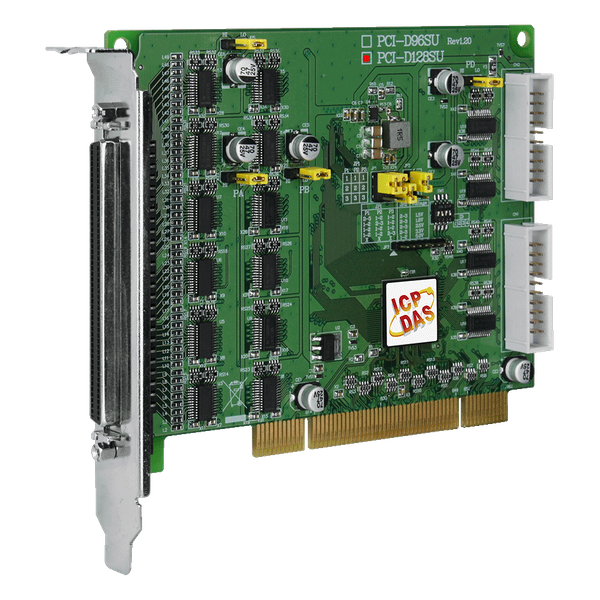

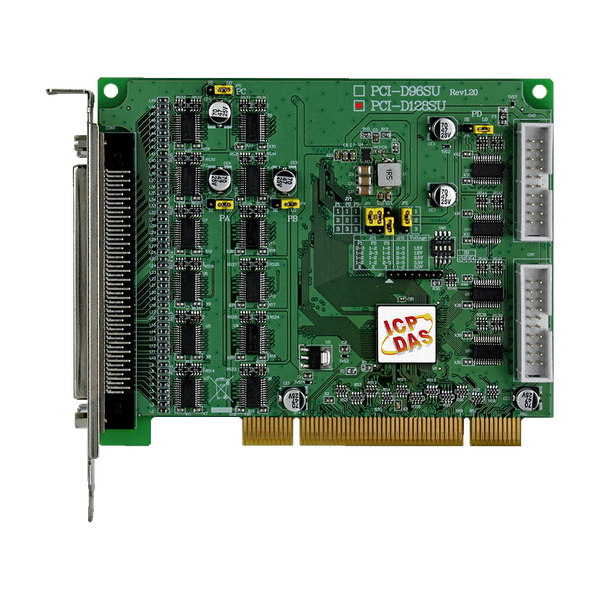

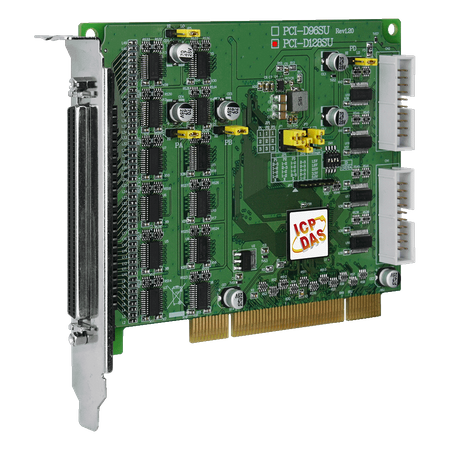

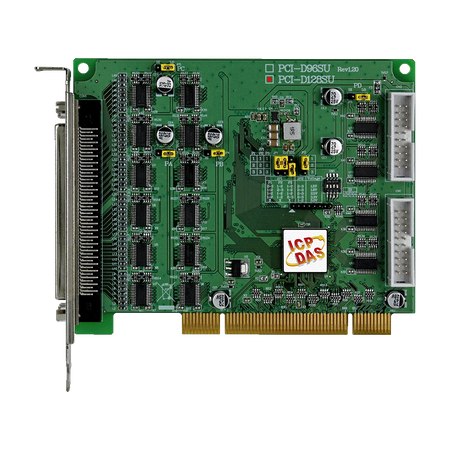

Karta PCI-D128SU obsługuje szynę PCI o napięciu 3,3 V/5 V. Karty te oferują 128 linii cyfrowego I/O, składających się z czterech 32-bitowych dwukierunkowych portów do różnych zastosowań cyfrowego I/O. Każdy kanał można ustawić jako wejście (DI) lub wyjście (DO). Oferują one różne napięcia pracy (+1,8 V, +2,5 V, +3,3 V i +5 V) zgodnie z potrzebami użytkowników.
Karty PCI-D128SU zawierają wbudowany przełącznik ID karty, który umożliwia rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Zworki pull-high/low pozwalają na zdefiniowanie statusu DI zamiast pozostawienia go w stanie nieokreślonym, gdy kanały DI są rozłączone lub przerwane. Karta PCI-D96SU oferuje pojedyncze złącze o wysokiej gęstości, co zmniejsza ilość miejsca potrzebnego do instalacji karty w komputerze.
Karty te obsługują różne wersje systemów operacyjnych, takie jak DOS oraz 32/64-bitowe Windows 10/8/7/2008/2003/XP. DLL i kontrolki ActiveX wraz z różnorodnymi programami przykładowymi w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane w celu umożliwienia użytkownikom szybkiego i łatwego tworzenia własnych aplikacji.
Karty PCI-D128SU zawierają wbudowany przełącznik ID karty, który umożliwia rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej kart. Zworki pull-high/low pozwalają na zdefiniowanie statusu DI zamiast pozostawienia go w stanie nieokreślonym, gdy kanały DI są rozłączone lub przerwane. Karta PCI-D96SU oferuje pojedyncze złącze o wysokiej gęstości, co zmniejsza ilość miejsca potrzebnego do instalacji karty w komputerze.
Karty te obsługują różne wersje systemów operacyjnych, takie jak DOS oraz 32/64-bitowe Windows 10/8/7/2008/2003/XP. DLL i kontrolki ActiveX wraz z różnorodnymi programami przykładowymi w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW są dostarczane w celu umożliwienia użytkownikom szybkiego i łatwego tworzenia własnych aplikacji.

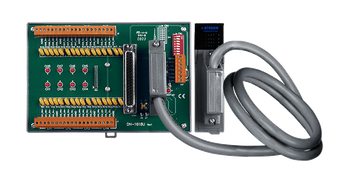

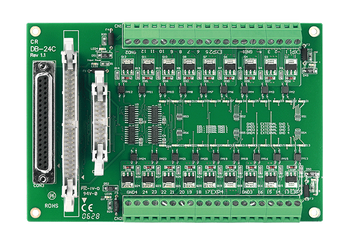

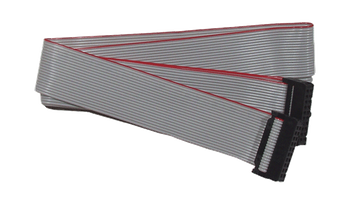

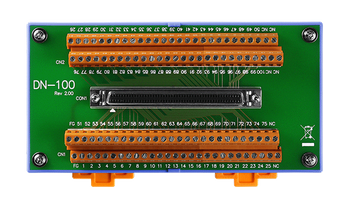

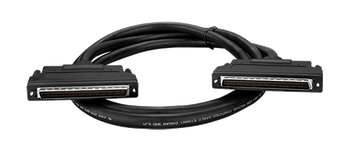

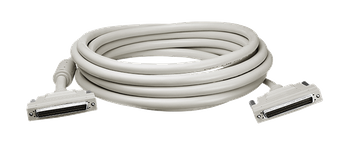

Akcesoria
Parametry techniczne:
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female SCSI II 100-pin x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 128 (Bi-Direction) |
| Wejście cyfrowe: Typ: | 1.8 V/TTL, 2.5 V/TTL , 3.3 V/TTL, 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 1.8V/TTL(Logic 1: 1.2 V Min.) ,
2.5V/TTL(Logic 1: 1.7 V Min.) ,
3.3V/TTL(Logic 1: 2.0 V Min.) ,
5V/TTL(Logic 1: 3.5 V Min.) |
| Wejście cyfrowe: OFF Poziom napięcia: | 1.8V/TTL(Logic 0: 0.65 V Max.) ,
2.5V/TTL(Logic 0: 0.7 V Max.) ,
3.3V/TTL(Logic 0: 0.8 V Max.) ,
5V/TTL(Logic 0: 1.5 V Max.) |
| Wejście cyfrowe: Szybkość reakcji: | 1 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Software (Pattern Match, Change of Status) |
| Wejście cyfrowe: Transfer danych: | Polling, Interrupt |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 128 (Bi-Direction) |
| Wyjście cyfrowe: Typ: | 1.8 V/TTL, 2.5 V/TTL , 3.3 V/TTL, 5 V/TTL |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink: 6 mA @ 0.33 V ,
Source: 6 mA @ 4.77 V |
| Wyjście cyfrowe: Tryb pracy: | Static Update, Waveform generation |
| Wyjście cyfrowe: Napięcie obciążenia: | 1.8V/TTL(Logic 0: 0.65 V Max. ,Logic 1: 1.2 V Min.) ,
2.5V/TTL(Logic 0: 0.7 V Max. ,Logic 1: 1.7 V Min.) ,
3.3V/TTL(Logic 0: 0.8 V Max. ,Logic 1: 2.0 V Min.) ,
5V/TTL(Logic 0: 1.5 V Max. ,Logic 1: 3.5 V Min.) |
| Wyjście cyfrowe: Szybkość reakcji: | 1 MHz (Typical) |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 32-bit |
Power | |
| Power: Consumption: | 760 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 129 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
