Główne cechy
• 80186, 80 MHz CPU
• MiniOS7 wbudowany system operacyjny (podobny do DOS)
• 64-bitowy sprzętowy numer seryjny do ochrony oprogramowania
• Zestaw narzędzi do programowania w języku C
• 3 sloty na wysokoprofilowe moduły I/O
• Dostarczana biblioteka Modbus
• Funkcje diagnostyki sprzętowej
• Ładowanie plików przez RS-232 lub Ethernet
• Przedni panel zgodny z IP65
• STN LCD z chińską czcionką
• Gumowa klawiatura z 24 klawiszami
• Jeden port Ethernet 10/100M
• 64 MB pamięci NAND Flash do przechowywania danych
• Podwójnie zabezpieczona bateria SRAM (512KB)
• Bogata możliwość rozbudowy I/O (RS-232/422/485, Ethernet, Frnet, CAN)
• Temperatura pracy: -15 ~ +55 °C
Wprowadzenie

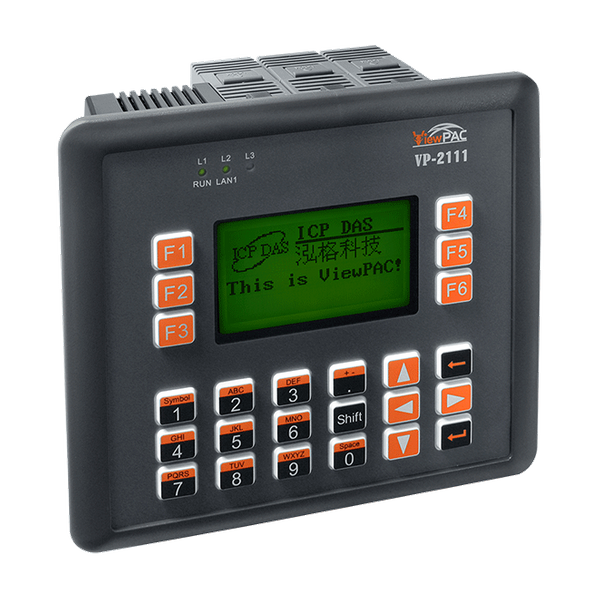

ViewPAC łączy w sobie iPAC, wyświetlacz graficzny i klawiaturę w jednym urządzeniu. Wyposażony jest w procesor 80186 (16-bitowy i 80 MHz) działający na systemie operacyjnym MiniOS7, kilka interfejsów komunikacyjnych (Ethernet, RS-232/485), 3 sloty do rozbudowy modułów I/O, wyświetlacz STN LCD oraz gumową klawiaturę. Jego system operacyjny, MiniOS7, może uruchamiać się w bardzo krótkim czasie (0,4~0,8 sekundy). Posiada wbudowaną funkcję diagnostyki sprzętowej i obsługuje pełny zakres funkcji wymaganych do dostępu do wszystkich wysokoprofilowych modułów I/O serii I-8K i I-87K, takich jak DI, DO, DIO, AI, AO, moduły sterowania ruchem itd. W porównaniu z tradycyjnymi rozwiązaniami HMI + PLC, ViewPAC obniża całkowity koszt systemu, oszczędza miejsce i dostarcza wszystkie najlepsze funkcje HMI i PLC.
| Product Range: | MiniOS7 ViewPAC |
Software | |
| Software: OS: | MiniOS7 |
| Software: Development: | C Language |
Moduł CPU | |
| CPU Module: CPU: | 80186 or compatible, 16-bit and 80 MHz |
| CPU Module: 64-bit Hardware Serial Number: | Yes |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NAND Flash: | 64 MB |
| CPU Module: NVRAM: | 31 Bytes |
| CPU Module: SRAM: | 768 KB SDRAM, 512 KB Dual battery backup SRAM |
| CPU Module: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| CPU Module: Watchdog Timer: | Yes |
Wyświetl | |
| Wyświetlacz: Typ: | STN, 128x64 Dot Matrix LCD |
| Display: Text Font: | English + Traditional Chinese |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, 1 x Power, 1 x Ethernet/3 x Programmable |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | I-8K, I-87K series |
| I/O Expansion: Slots: | 3 |
HMI | |
| HMI: Buzzer: | Yes |
| HMI: Rubber Keypad: | 24 |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232, 1 x RS-485 (2500 VDC Isolated), 1 x RS-232/RS-485 |
Power | |
| Power: Input Range: | +10 ~ 30 VDC (1 kV Isolated ) |
| Power: Consumption: | 6.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 182 x 158 x 125 (W x L x H) |
| Mechanical: Installation: | Wall mounting |
| Mechanical: Ingress Protection Rating: | Front panel: IP65 |
| Mechanical: Weight: | 635 g |
Środowisko | |
| Environment: Operating Temperature: | -15 ~ +55 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90 % RH, Non-condensing |
| Status: | Available |
