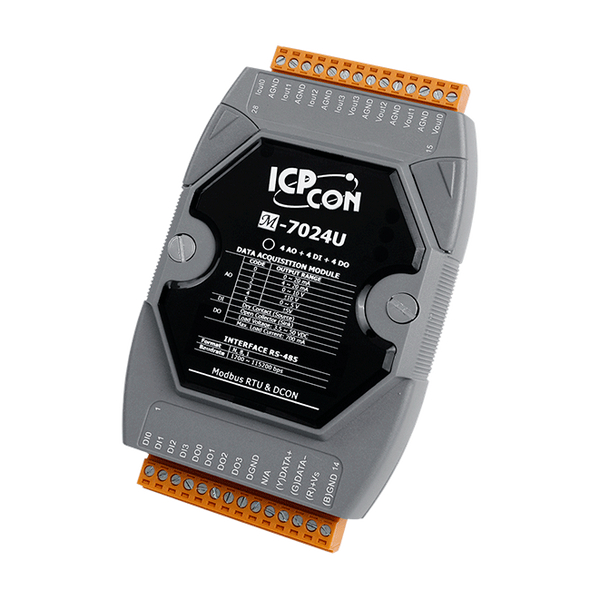

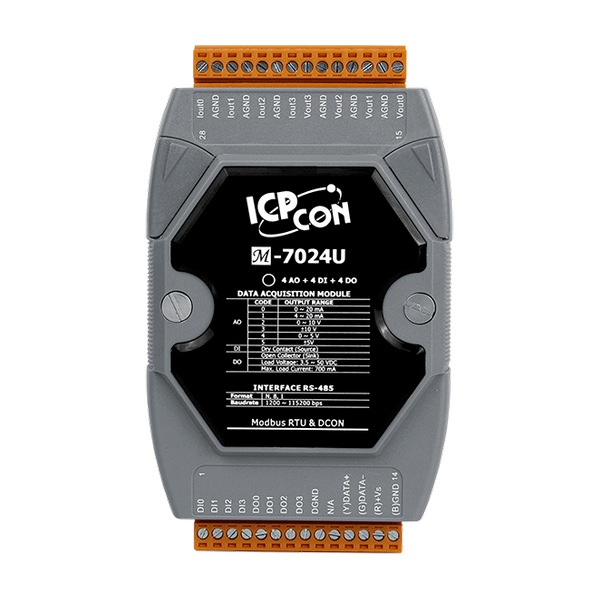

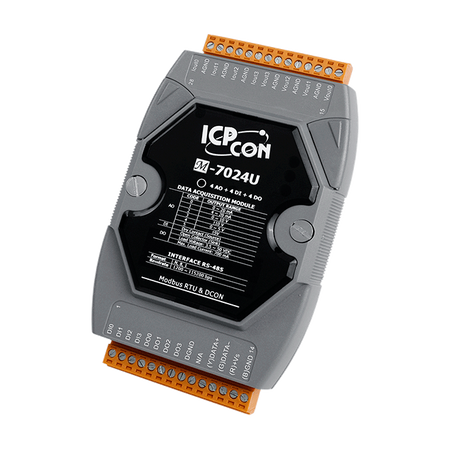

Name: M-7024U-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wielofunkcyjny (4 AO, 4 DI i 4 DO)
Wyjście prądowe typu źródło
16-bitowe wyjście analogowe
Indywidualna konfiguracja kanałów
Wykrywanie otwartej linii dla wyjścia prądowego
Konfigurowalne ustawienia wartości początkowej i bezpiecznej

Wprowadzenie

M-7024U/M-7024UD to wielofunkcyjne moduły zawierające 4 kanały wyjść analogowych, 4 kanały wejść cyfrowych oraz 4 kanały wyjść cyfrowych. Zapewniają programowalny zakres wyjść na wszystkich kanałach analogowych (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, +4 ~ +20 mA lub 0 ~ +20 mA). Każdy kanał wyjścia analogowego może być skonfigurowany indywidualnie. M-7024UD posiada 12 wskaźników LED do monitorowania statusu kanałów. M-7024U(D) obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania. Istnieje również możliwość konfiguracji wartości początkowej i bezpiecznej. Moduł posiada również funkcję wykrywania otwartej linii dla wyjść +4 ~ +20 mA, 8 kV ochronę ESD oraz 2500 VDC izolację między modułami.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Urządzenia testujące

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście analogowe
Wyjście analogowe: Kanały:	4
Analog Output: Type:	Voltage , Current
Wyjście analogowe: Zakres:	Voltage: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC , Current: 0 ~ +20 mA, +4 ~ +20 mA
Wyjście analogowe: Rozdzielczość:	16-bitowy
Wyjście analogowe: Dokładność:	±0.02% of FSR
Analog Output: Short Circuit Protection:	Yes
Analog Output: DA Output Response Time:	10 ms per channel
Analog Output: Programmable Output Slope:	Voltage: 0.0625 ~ 512 V/Second , Current: 0.125 ~ 1024 mA/Second
Analog Output: Current Output Wiring:	Source
Analog Output: Open Wire Detection:	For 4 ~ 20 mA only
Analog Output: Current Load Resistance:	1000 Ω
Analog Output: Power-on Value:	Programmable
Analog Output: Safe Value:	Programmable
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +1 VDC Max.
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +4 ~ +30 VDC
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	500 M Max.
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+60 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	4
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	4.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
