Główne cechy
- Wspiera konwersję prędkości transmisji (Baud Rate)
- Obsługuje konwersję protokołu Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW do łatwej konfiguracji (HTTP)
- Funkcja cache zapewnia szybszą odpowiedź
Wprowadzenie

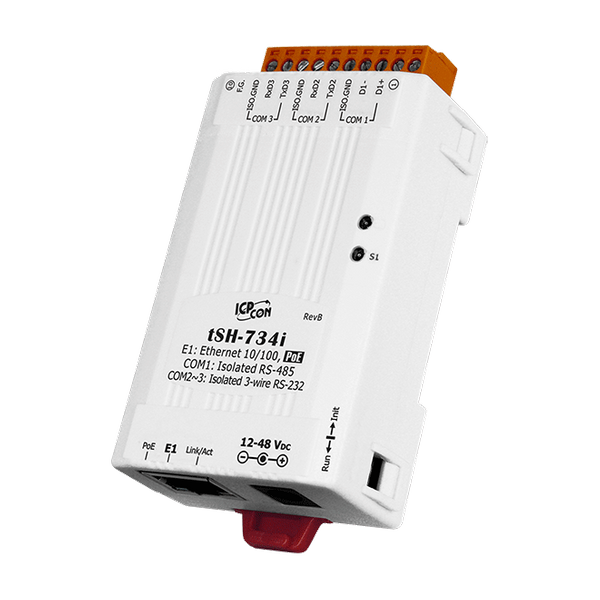

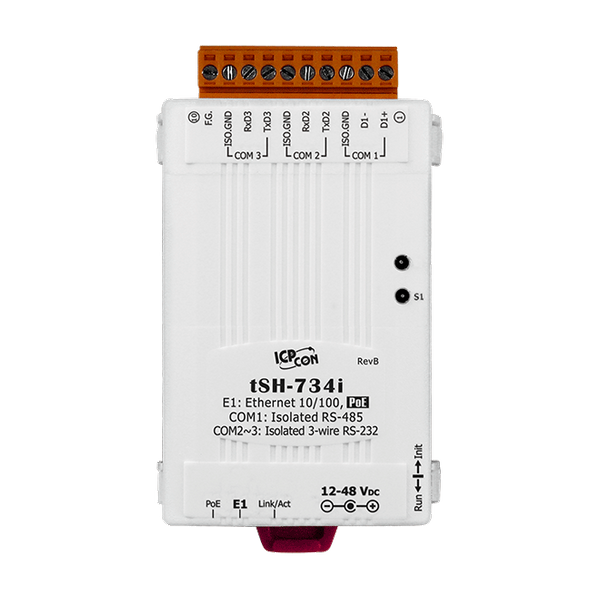

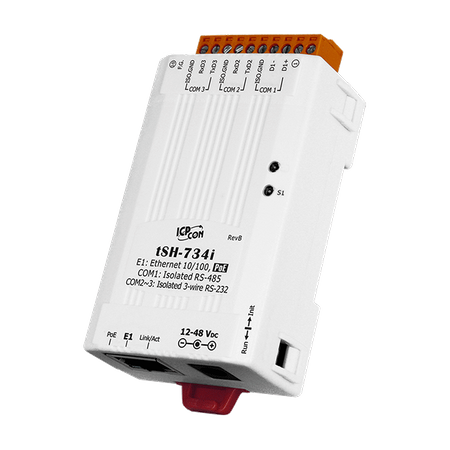

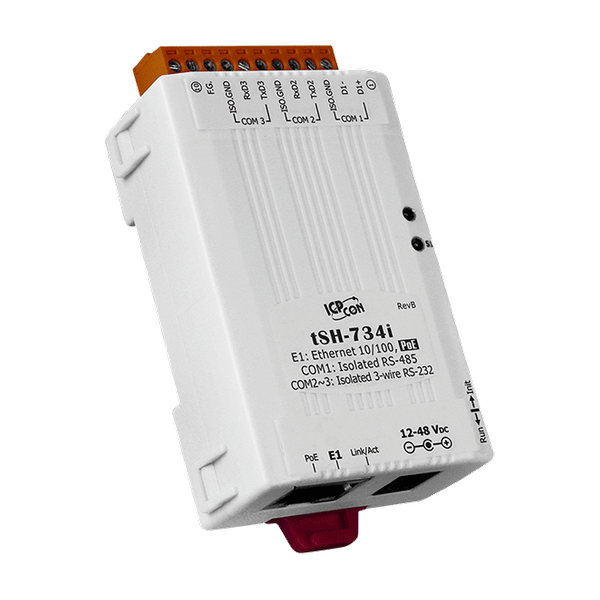

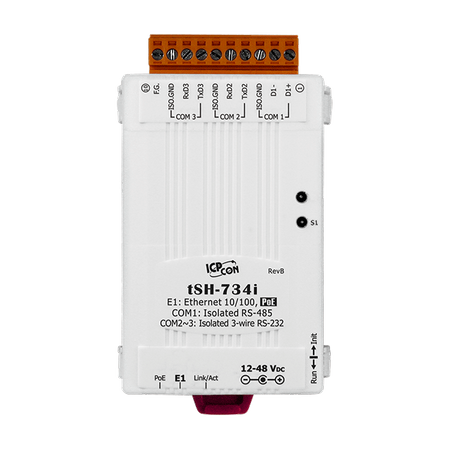

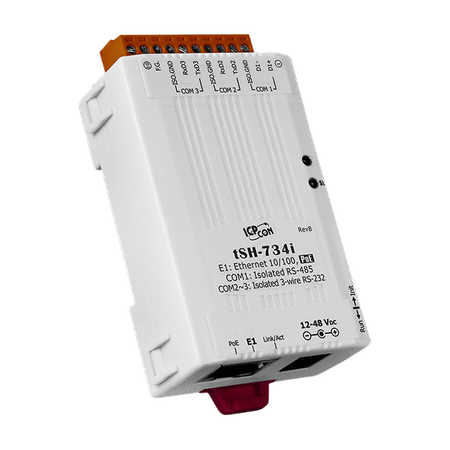

Moduł tSH-700 jest urządzeniem do współdzielenia/konwersji portu szeregowego, który oferuje szereg funkcji, w tym "Konwersję prędkości transmisji", "Konwersję Modbus RTU/ASCII", "Dwa mastery współdzielą jednego slave'a" oraz "Funkcję cache'ującą".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, bez potrzeby używania poleceń konsolowych.
Konwersja prędkości transmisji (Baud Rate):
Ta funkcja pozwala jednemu urządzeniu master komunikować się z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII komunikować się z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa mastery współdzielą jednego slave'a (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master, podłączonym do różnych portów szeregowych, współdzielić urządzenia slave.
Wbudowana funkcja cache zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez usuwanie zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracji, bez potrzeby używania poleceń konsolowych.
Konwersja prędkości transmisji (Baud Rate):
Ta funkcja pozwala jednemu urządzeniu master komunikować się z urządzeniami slave używającymi różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII komunikować się z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.
Dwa mastery współdzielą jednego slave'a (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master, podłączonym do różnych portów szeregowych, współdzielić urządzenia slave.
Uwaga: Zaleca się ustawienie dużych wartości timeout oraz interwałów skanowania na obu masterach, ponieważ port slave'a jest teraz obciążony podwójnie
Funkcja cache'ująca:Wbudowana funkcja cache zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez usuwanie zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyka przemysłowa, budynkowa i domowa, zdalna diagnostyka i zarządzanie, monitorowanie słoneczne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 (izolacja sygnału 3000 VDC) ,
2 x 3-przewodowy RS-232 (izolacja sygnału 3000 VDC) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
