Główne cechy
• Dwukierunkowa energia• Prawdziwe pomiary RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 300 A z różnymi przekładnikami CT
• Pomiary napięcia do 500 V

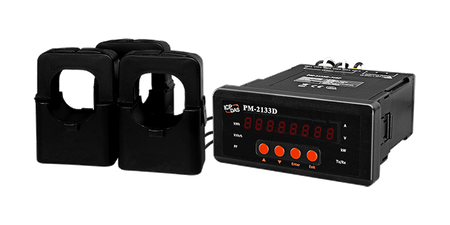

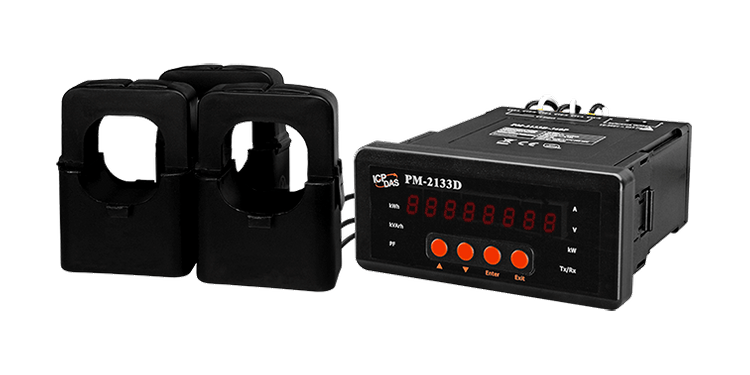

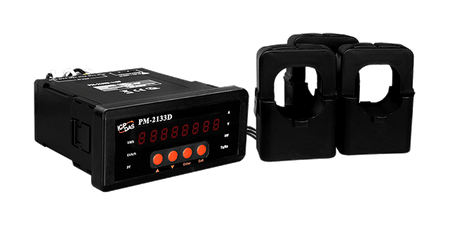

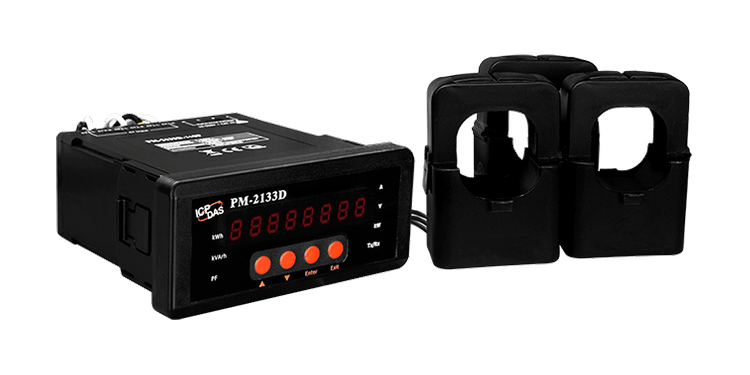

• Przekładnik CT zatrzaskowy dla łatwej instalacji
• Dokładność mocy lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• 8-cyfrowy wyświetlacz LED
• Obsługa protokołu Modbus RTU
Wprowadzenie
ICP DAS oferuje najpotężniejsze, ekonomiczne i zaawansowane inteligentne liczniki energii serii PM-2133D, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy trójfazowej. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-2133D może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskiwanie niezawodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki energii są wyposażone w rewolucyjne przewodowe przekładniki prądowe clip-on (różne typy, obsługujące prąd wejściowy do 400 A). Pracują w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia ich zastosowanie na całym świecie. Miernik wyposażony jest w wyświetlacz LED pokazujący moc.Zastosowania
• Monitorowanie generatora
• Systemy rozdzielcze niskiego napięcia
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ36 mm (0.3 A ~ 300 A) |
| AC Power Measurement: Input Frequency: | 50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz) |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz) |
| AC Power Measurement: Data Update Rate: | 1 Second |

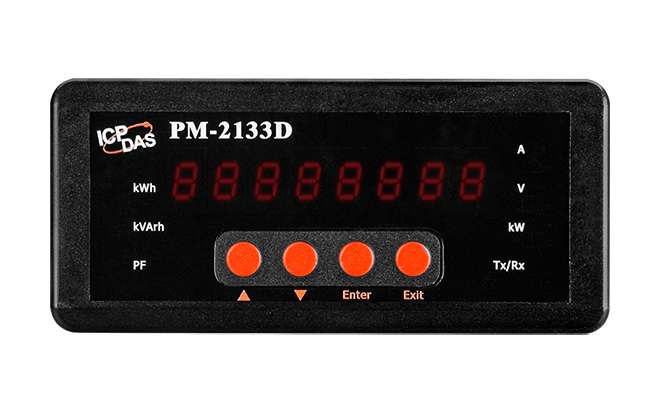

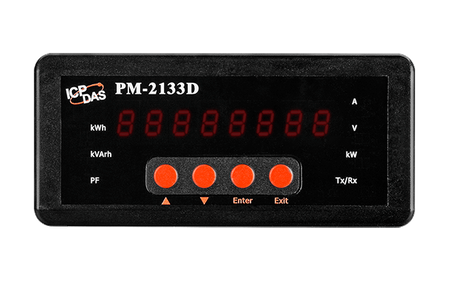

| AC Power Measurement: LED Display: | Yes, 8-digit |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 300 A |
| CT: Inside Diameter: | 36 mm |
| CT: Leading Cable: | 4 m |
Porty COM | |

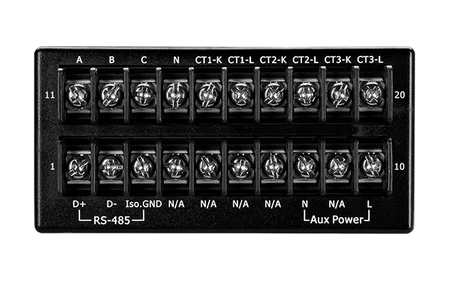

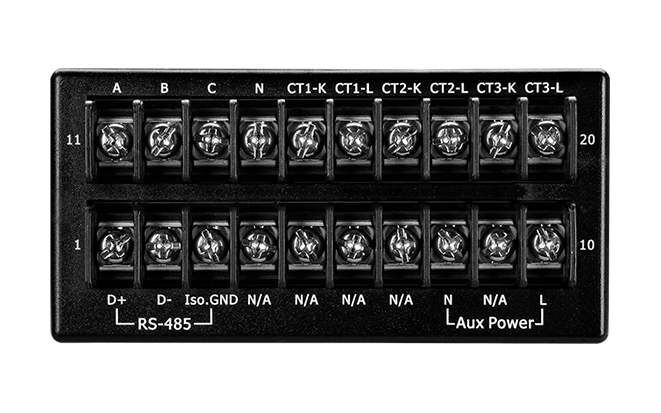

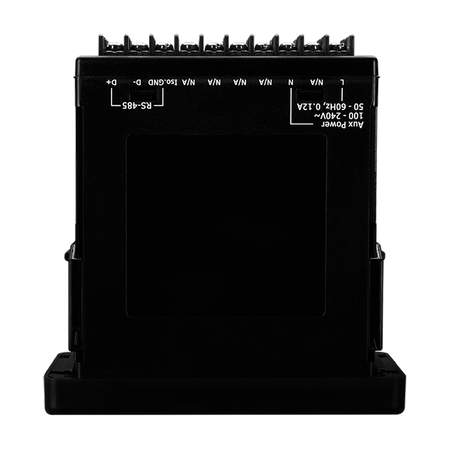

| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200 |
| COM Ports: Data Format: | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
| COM Ports: Isolation: | 3000 VDC |
Power | |
| Power: Input Range: | +85 ~ +264 VAC (277 VAC available) |
| Power: Consumption: | 6 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 110 x 115 x 50 (W x L x H) |
| Mechanical: Installation: | Panel mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
