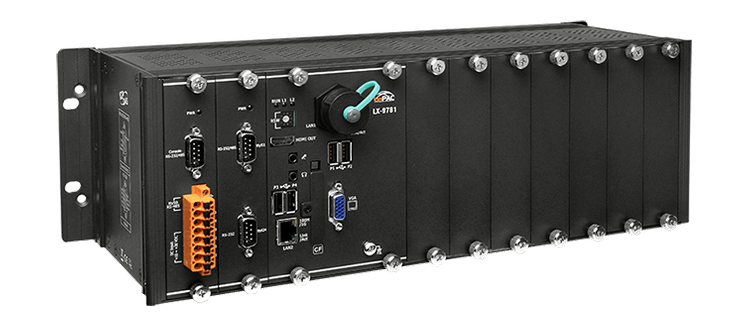

Name: LX-9781
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Procesor E3845 (1,91 GHz)
• Wbudowany Linux kernel 4.14.12
• Obsługa podwójnego wyświetlania VGA i HDMI
• Wbudowane usługi: Serwer WWW, Serwer FTP, Serwer Telnet, Serwer SSH
• 64-bitowy sprzętowy numer seryjny dla ochrony oprogramowania
• Bogate możliwości rozszerzeń I/O (RS-232, RS-485)
• 2 porty Ethernet 10/100/1000M
• Redundantne zasilanie

Wprowadzenie

Seria LX-9x8x to kontrolery PAC oparte na systemie Linux, które łączą funkcje obliczeniowe, I/O i interfejs operatora w jednej jednostce, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i sterowania w pojedynczym PAC. Wyposażone są w procesor Intel E3845, 1/3/7 slotów rozszerzeń I/O oraz różnorodne interfejsy, w tym podwójny Gigabit Ethernet, VGA, port USB, interfejs RS-232 i RS-485. Lokalne sloty I/O umożliwiają korzystanie z modułów serii I-9K i I-97K, a rozszerzenia zdalne dostępne są dla modułów Ethernet I/O i RS-485 I/O. Programy użytkowników można zapisywać na zewnętrznych urządzeniach pamięci, takich jak karta CF lub urządzenie pamięci masowej USB.

LinPAC SDK jest dostarczany dla użytkowników do szybkiego i łatwego tworzenia aplikacji LinPAC I/O przy użyciu modułów serii I-7000/9000/97k w LinPAC. Użytkownicy mogą tworzyć aplikacje LinPAC przy użyciu języka GNU C. W międzyczasie, wszelkiego rodzaju wbudowane serwery i funkcje sprawiają, że LinPAC jest bardziej wydajny, a użytkownicy będą mogli płynnie realizować swoje projekty.

Zastosowania

3G/4G Cellular

Bluetooth

CANopen

CAN Bus

Device Net

Ethernet

Modbus

Mutil-serial

SNMP

WLAN

Zigbee

Parametry techniczne:

Product Range:	LX-9000
Software
Software: OS:	Linux kernel 4.14.12
Software: Service:	SFTP server, Web server, SSH
Software: SDK:	LinPAC SDK (GCC based toolchain and LinPAC Libraries)
Jednostka główna
Main Unit: CPU:	E3845 (1.91 GHz, quad core)
Main Unit: 64-bit Hardware Serial Number:	Yes, for Software Copy Protection
Main Unit: System Memory:	4 GB DDR3 SDRAM
Main Unit: Storage:	• Flash: mSATA slot with one 32 GB SSD , • CF socket with one 16 GB CF card (support up to 32 GB)
Main Unit: Non-Volatile Memory:	• MRAM 512 KB , • EEPROM 16 KB (Data Retention: 40 years; 1,000,000 erase/write cycles)
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB), HDMI
Display: Resolution:	1280 × 1024 to 1920 × 1080 for 16:9 display , 640 × 480 to 1024 × 768 for 4:3 display
Wskaźniki LED
LED Indicators: Status:	2 x Power , 1 x Run (Programmable) , 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-9K, I-97K series
I/O Expansion: Slots:	7
HMI
HMI: Rotary Switch:	Yes (0 ~ 9)
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (3000 VDC, Isolated) , 1 x RS-485 (3000 VDC, Isolated) , 1 x RS-232/485 (Console, 3000 VDC, Isolated) , 1 x RS-232/485 (3000 VDC, Isolated)
USB
USB: Porty:	4
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+10 VDC ~ +30 VDC (1 kV Isolated)
Power: Redundant Power Inputs:	Yes, with one power relay (1 A @ 24 VDC) for alarm
Power: Consumption:	20.4 W (0.85 A @ 24 VDC)
Mechaniczny
Mechanical: Dimensions (mm):	422 x 133 x 164 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +60 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
