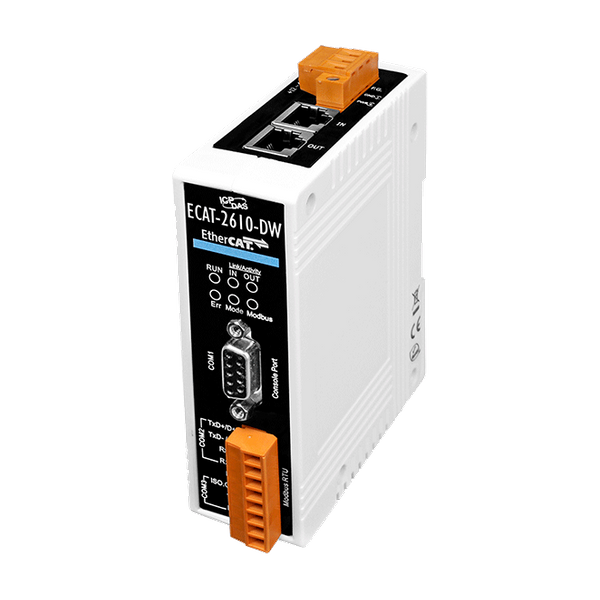

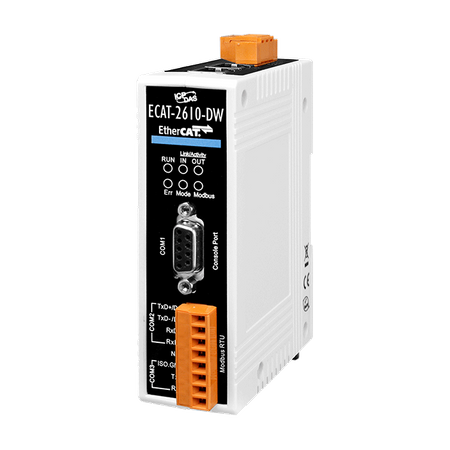

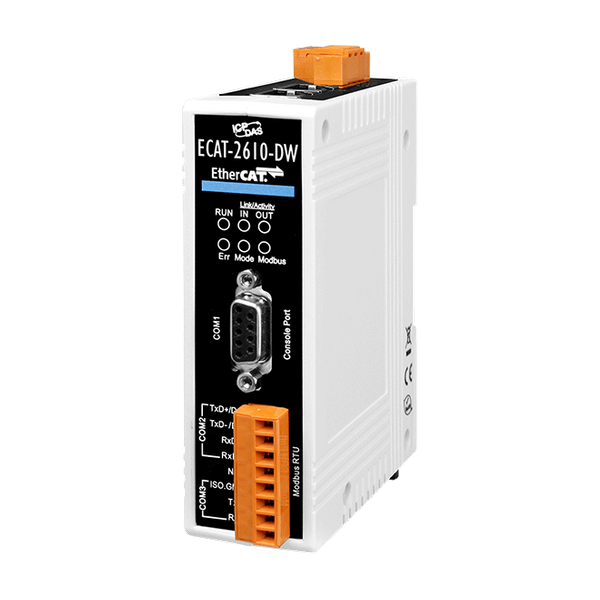

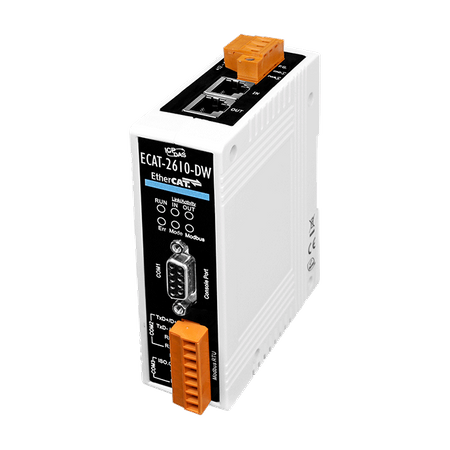

ECAT-2610-DW

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Broszura Pobierz

Główne cechy

Obsługuje maksymalnie 128 danych wejściowych i wyjściowych
Obsługuje maksymalnie 6 połączeń dla PM-3033/3133
2 x interfejs szyny RJ-45, integracja urządzenia szeregowego RS-232/422/485 z EtherCAT
Pozwala integratorom systemów na dostosowanie starszych urządzeń automatyki do nowoczesnych
struktur komunikacji EtherCAT
Obsługuje mieszanie z innymi urządzeniami Modbus slave
Maksymalna obsługiwana prędkość transmisji: 115200 bps

Wprowadzenie

ECAT-2610-DW posiada funkcję bramy EtherCAT do Modbus RTU i może integrować urządzenia podrzędne, takie jak liczniki energii PM-3033/3133/3114/3112, z systemem sterowania EtherCAT poprzez specjalny plik konfiguracyjny dostarczany przez ICP DAS. Instalacja i konfiguracja są bardzo proste. EtherCAT master może uzyskać dostęp do RxPDO i TxPDO, aby połączyć wiele urządzeń podrzędnych, takich jak liczniki energii PM-3033/3133/3114/3112. Może to osiągnąć bardziej zróżnicowany program zarządzania energią.

Zastosowania

Parametry techniczne:

Product Range:	Gateway
Porty COM

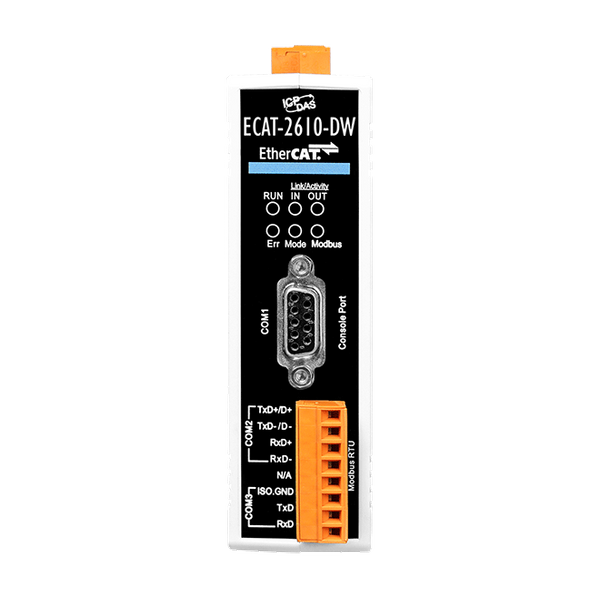

Porty COM: Porty:	1 x RS-232/422/485
COM Ports: Protocol:	Modbus RTU
EtherCAT

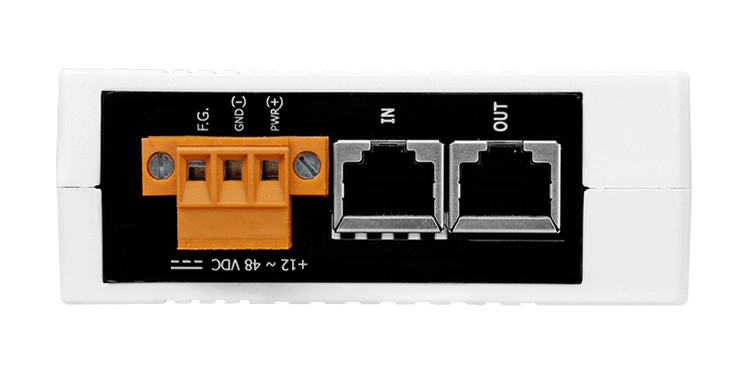

EtherCAT: Ports:	2 x RJ-45 , Distance between Stations: Max. 100 m (100BASE-TX) , Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e)
EtherCAT: Cycle Time:	10 ms
EtherCAT: Distributed Clocks:	N/A
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+12 VDC ~ +48 VDC
Power: Consumption:	0.1 A @ 24 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 99 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
