Główne cechy
• 16 wejść jednobiegunowych / 8 wejść różnicowych
• Zakres napięcia wejściowego: ±1.25 V, ±2.5 V, ±5 V, ±10 V
• Zakres prądu wejściowego: 0 mA ~±20 mA
• Impedancja wejściowa: 20 K, 200 K, 20 M
• 14-bitowy przetwornik A/C 100 KHz
• Tryb triggerowania A/D: Ankietowanie, Przerwanie
Wprowadzenie

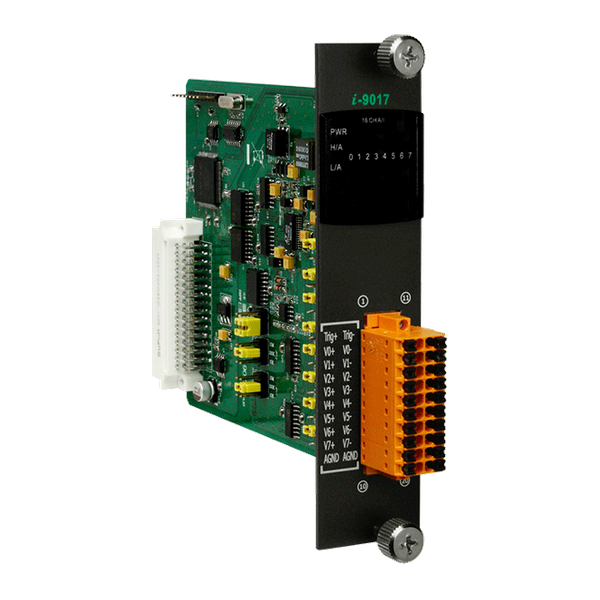

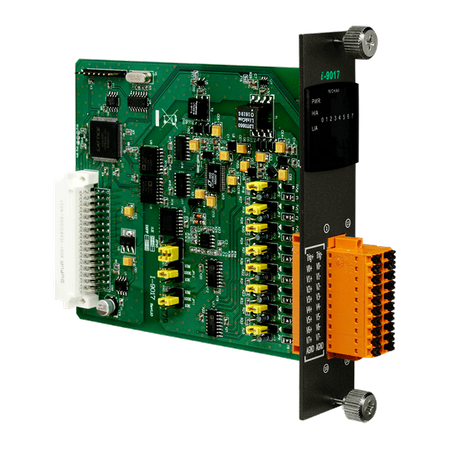

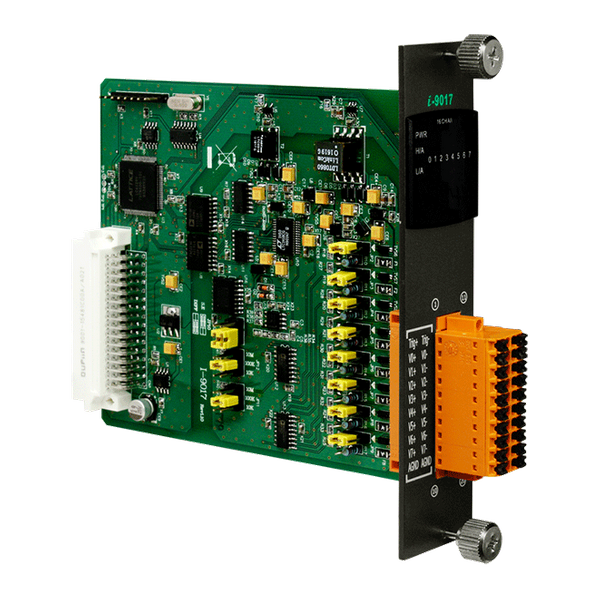

I-9017 to wysokowydajny moduł wejść analogowych z 14-bitową rozdzielczością i częstotliwością próbkowania do około 90K S/s. I-9017 oferuje do 16 wejść jednobiegunowych lub 8 wejść różnicowych, które można wybrać za pomocą ustawienia zworki. I-9017 ma kwalifikację do ochrony przed wyładowaniami elektrostatycznymi (ESD) 4 kV oraz izolację wewnątrzmodułową 2500 Vrms.
Zastosowania
• System szybkiego pozyskiwania danych
• Monitorowanie i kontrola procesów
• Analiza wibracji
• Generowanie wzorców cyfrowych z portu I/O
Parametry techniczne:
| Product Range: | I-9K/I-97K Series |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16-ch Single-ended/8-ch Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±1.25 V, ±2.5 V, 5 V, ±10 V ,
Current: -20 mA ~ +20 mA |
| Wejście analogowe: Rozdzielczość: | 14-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Single Channel Polling Mode: about 90 kS/s ,
Single Channel Interrupt Mode: 50 kS/s ,
15-channel Scan Mode : 16 kS/s |
| Analog Input: Bandwidth: | 100 KHz |
| Analog Input: Input Impedance: | 20 K, 200 K, 20 M (Jumper Selectable) |
| Analog Input: Zero Drift: | ± 0.1 uV/°C |
| Analog Input: Span Drift: | ± 10 ppm/°C |
Power | |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 134 x 144 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
