Name: I-9024
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 4 kanały wyjściowe napięciowe lub prądowe
• Indywidualna konfiguracja kanałów
• Zabezpieczenie przed zwarciem
• Wykrywanie przerwy w obwodzie dla wyjścia prądowego

Wprowadzenie

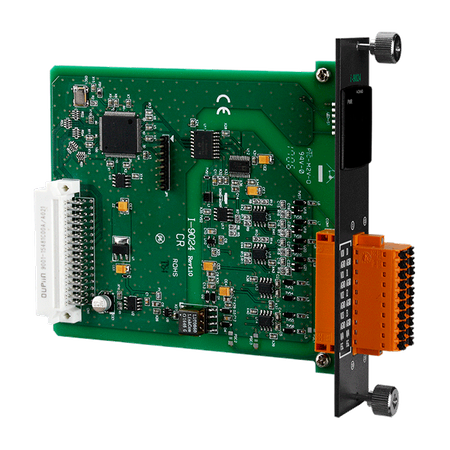

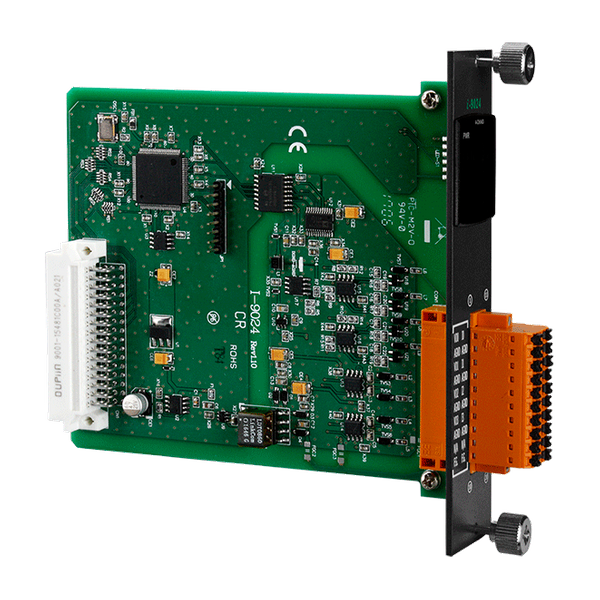

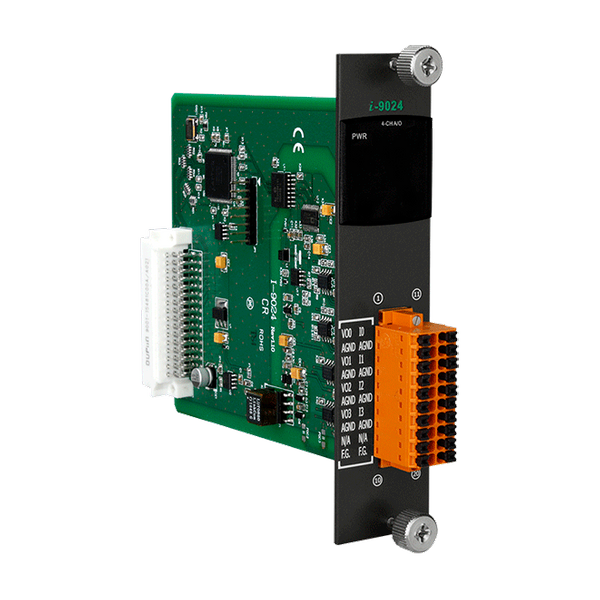

Moduł I-9024 to moduł wyjściowy analogowy 14-bitowy, który oferuje 4 kanały wyjściowe analogowe typu single-ended. Każdy kanał może być zaprogramowany na indywidualny zakres wyjściowy od ±10 V lub 0 ~ +20 mA. I-9024 zapewnia poziom odporności na zakłócenia RF zgodny ze standardem IEC 61000-4-3, a także posiada ochronę przed elektrostatycznym wyładowaniem (ESD) 4 kV oraz izolację wewnątrzmodułową 3000 VDC.

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście analogowe
Wyjście analogowe: Kanały:	4
Analog Output: Type:	Voltage , Current
Wyjście analogowe: Zakres:	Voltage: ±10 V , Current: 0 ~ +20 mA
Wyjście analogowe: Rozdzielczość:	14-bit
Wyjście analogowe: Dokładność:	Voltage: ±0.1% of FSR , Current: ±0.2% of FSR
Analog Output: Zero Drift:	Voltage: ±30 μV/°C , Current: ±0.2 μV/°C
Analog Output: Span Drift:	±20 ppm/°C
Analog Output: Response Time:	25 us per channel
Analog Output: Programmable Output Slope:	Voltage: 0.72 V /us , Current: 0.107 mA /us
Analog Output: Current Output Wiring:	Sink
Analog Output: Readback Accuracy:	±1% of FSR
Analog Output: Voltage Output Capability:	10 V @ 20 mA
Analog Output: Current Load Resistance:	External+24V: 1050 Ω
Power
Power: Consumption:	2 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
