Główne cechy
- Obsługa PCI Express x1
- Zawiera 2 porty RS-422/485
- 256-bajtowy sprzętowy FIFO dla każdego portu
- Prędkość transmisji do 921600 bps
- Maksymalnie 256 modułów w jednej sieci RS-485
- Automatyczne sterowanie kierunkiem RS-485
- Ochrona ESD ±4 kV dla wersji "i"
- Izolacja 3000 VDC dla wersji "i"
- Kompaktowy design karty
Wprowadzenie

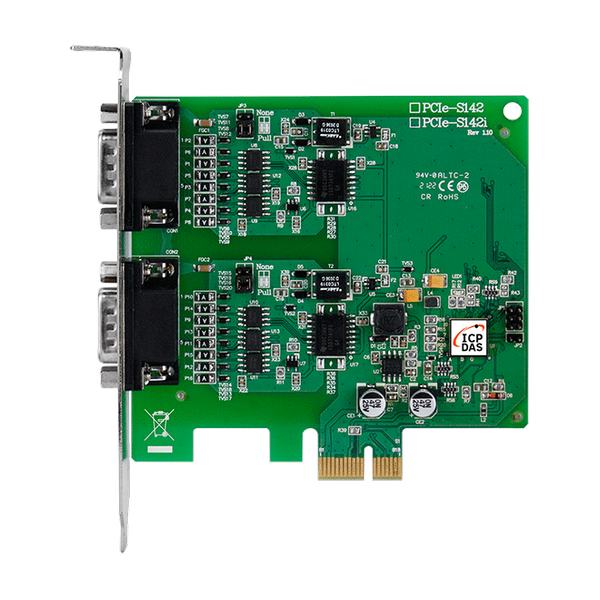

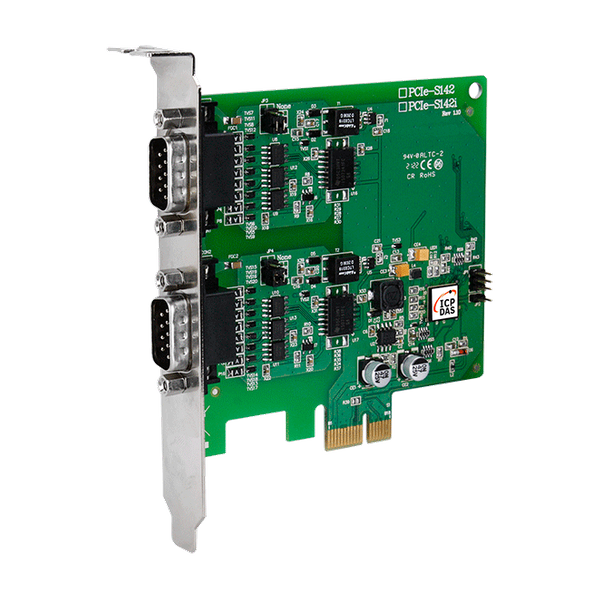

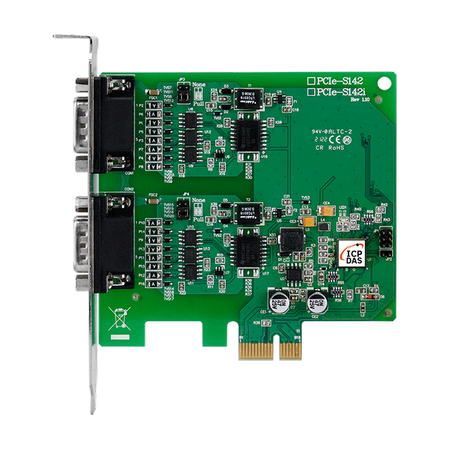

Seria kart PCIe-S142 zapewnia 2 porty szeregowe RS-422/RS-485. Układ Uart Bridge zapewnia automatyczną kontrolę kierunku danych dla sygnałów RS-485. Każdy port może być skonfigurowany jako RS-485 do komunikacji półdupleksowej lub RS-422 do komunikacji pełnodupleksowej. Obsługuje prędkości do 921600 bps i pełnodupleksową komunikację.
Linie danych każdego portu szeregowego na kartach PCIe-S w wersji i są zaprojektowane z fotokoplerem. Na pokładzie foto-koplerów używana jest krótka droga optyczna do przenoszenia sygnału między elementami obwodu, co utrzymuje linie danych elektrycznie izolowane. Może to pomóc w redukcji pętli masy, napięć wspólnych i blokować przepięcia, zapewniając izolację elektryczną oraz znaczną ochronę przed poważnymi stanami przepięciowymi w jednym obwodzie wpływającymi na drugi.
W trudnych warunkach przemysłowych, wbudowany element ochrony ESD (dla wersji i) odprowadza potencjalnie szkodliwe ładunki, chroniąc komputer i sprzęt przed nagłymi i chwilowymi prądami elektrycznymi.
Sterowniki dostępne dla szerokiej gamy systemów operacyjnych, w tym 32/64-bitowe Windows XP/2003/2008/7/8/10 oraz Linux Kernel 2.6.31~5.16.0.
Linie danych każdego portu szeregowego na kartach PCIe-S w wersji i są zaprojektowane z fotokoplerem. Na pokładzie foto-koplerów używana jest krótka droga optyczna do przenoszenia sygnału między elementami obwodu, co utrzymuje linie danych elektrycznie izolowane. Może to pomóc w redukcji pętli masy, napięć wspólnych i blokować przepięcia, zapewniając izolację elektryczną oraz znaczną ochronę przed poważnymi stanami przepięciowymi w jednym obwodzie wpływającymi na drugi.
W trudnych warunkach przemysłowych, wbudowany element ochrony ESD (dla wersji i) odprowadza potencjalnie szkodliwe ładunki, chroniąc komputer i sprzęt przed nagłymi i chwilowymi prądami elektrycznymi.
Sterowniki dostępne dla szerokiej gamy systemów operacyjnych, w tym 32/64-bitowe Windows XP/2003/2008/7/8/10 oraz Linux Kernel 2.6.31~5.16.0.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia restauracyjne
- Sprzęt laboratoryjny i badania
- Komunikacja przemysłowa
Parametry techniczne:
| Product Range: | Multi-port Serial Board |
HARDWARE | |
| Hardware: Connector: | 2 x DB9 (Male) |
Porty COM | |
| Porty COM: Porty: | 2 x RS-422/485 (RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-, GND / RS-485: Data+, Data-, GND) |
| Porty COM: Szybkość transmisji: | 300 - 921600 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 1.5, 2 |
| COM Ports: FIFO Size: | Internal 256 bytes |
| COM Ports: Isolation: | 3000 VDC |
Power | |
| Power: Consumption: | 440 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 94 x 109 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
