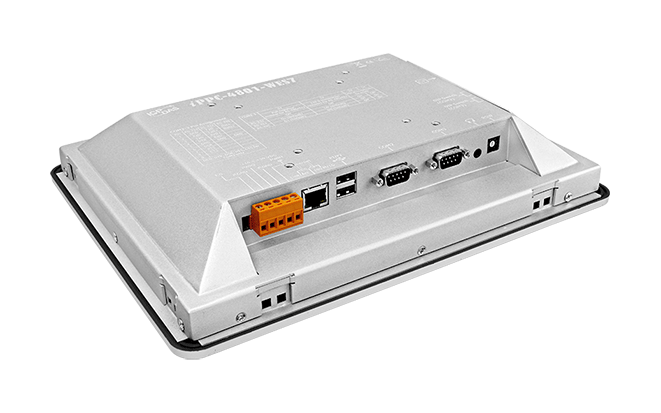

Name: iPPC-4801-WES7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Windows Embedded Standard 7 SP1
• Intel® Atom™ E3845 1.91 GHz
• 10.4" TFT LCD z panelem dotykowym
• Bogata obsługa oprogramowania
• Różnorodne pamięci i przechowywanie
‣ 4 GB DDR3 SDRAM
‣ 16 KB EEPROM i 128 KB MRAM do zatrzymywania danych
‣ 1 x gniazdo microSD z kartą microSD
• Różnorodne interfejsy komunikacyjne
‣ 1 x RJ-45, port Ethernet 10/100/1000 BASE-TX
‣ 2 x porty szeregowe (RS-232/RS-422/RS-485)
‣ 2 x USB 2.0 (host)
• 64-bitowy sprzętowy numer seryjny do ochrony oprogramowania
• Zasilanie redundantne

Wprowadzenie

iPPC-4801-WES7 to seria bezwentylatorowych przemysłowych komputerów panelowych z ekranem dotykowym, zapewniająca idealne rozwiązanie do integracji HMI, akwizycji danych i kontroli w jednym PAC. Oparta jest na systemie operacyjnym WES7 działającym na wydajnym procesorze Intel Atom E3845, wyposażona w 10,4-calowy monitor LCD oraz różnorodne interfejsy łączności, w tym podwójny Ethernet Gigabit, port USB, RS-232, RS-422 i RS-485. System operacyjny WES7 jest wstępnie zainstalowany na wbudowanym dysku mSATA SSD, a pamięć masową można rozszerzyć za pomocą gniazda Compact Flash. Rozszerzenie zdalnego I/O jest możliwe poprzez połączenie z naszymi modułami Ethernet I/O lub RS-485 I/O. iPPC-x801-WES7 jest zaprojektowany do instalacji panelowej z przednimi ramkami zgodnymi z NEMA 4/IP65, co pozwala wytrzymać wodę, wilgoć i intensywny kurz oraz pracować w szerokim zakresie temperatur od -20°C do 60°C. Ponieważ WES7 ma ten sam interfejs Win32 co Windows 7, większość popularnych aplikacji desktopowych może działać na panelowym komputerze z WES7.

Parametry techniczne:

Product Range:	WES iPPC
Software
Software: OS:	Windows Embedded Standard 7 SP1
Software: Service:	IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script)
Software: Framework Support:	.Net Framework 3.5, 4.0, 4.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net
Jednostka główna
Main Unit: CPU:	E3845, 1.91 GHz, 64-bit quad core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	4 GB DDR3 SDRAM
Main Unit: Storage:	32 GB SSD, 16 GB CF card
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Size:	10.4"
Display: Backlight Life:	50,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	800 x 600
Display: Touch Panel:	5-wire, resistive type; light transmission: 80 %
Display: Contrast Ratio:	500:1
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Earphone-Out
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	2 x RS-232/RS-422/RS-485
USB
USB: Porty:	2 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1500 VDC Isolated)
Power: Redundant Power Inputs:	Yes
Power: Consumption:	22.0 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	291 x 229 x 53 (W x L x H)
Mechanical: Panel Cut-Out (mm):	274 x 211, ±1 (W x H)
Mechanical: Installation:	Panel Mounting, VESA Mounting (75 x 75, 100 x 100)
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Środowisko
Environment: Operating Temperature:	-20 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
