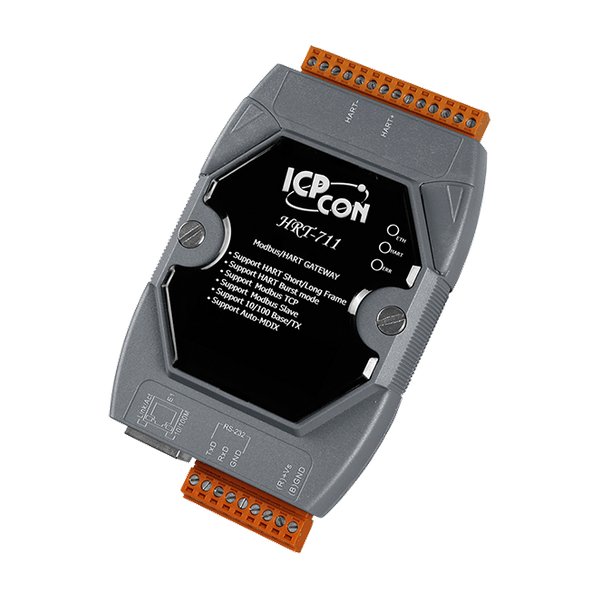

Name: HRT-711
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługa krótkiej/długiej ramki HART
Obsługa trybu burst HART
Umożliwia działanie dwóch masterów HART
Praca w trybie punkt-punkt lub multi-drop HART
Podłączenie do 15 modułów HART
Obsługa serwera Modbus TCP/UDP
Obsługa trybu slave Modbus
Aktualizacja firmware’u przez port COM
Wsparcie dla wymiany urządzeń HART online
Automatyczne pozyskiwanie adresu długiej ramki
Wskaźniki LED
Wbudowany watchdog
Montaż na szynie DIN

Wprowadzenie

Bramka HRT-711 jest specjalnie zaprojektowana dla urządzenia nadrzędnego protokołu HART. Umożliwia masterowi Modbus dostęp do urządzeń HART. Te urządzenia HART mogą być nadajnikami, aktuatorami itp. Ponadto dostarczamy także oprogramowanie konfiguracyjne dla użytkowników do konfiguracji HRT-711. Używając tego modułu, użytkownicy mogą łatwo zintegrować swoje urządzenia HART do sieci Modbus.

Zastosowania

Automatyka przemysłowa
Automatyka fabryczna
Automatyzacja procesów
itd...

Parametry techniczne:

Product Range:	HART
ETHERNET
Ethernet: Porty:	10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX)
Porty COM
Porty COM: Porty:	RS-232(3 wires)
HART
HART: Ports:	1
HART: Device:	2-wired or 4-wired HART devices
HART: Topology:	Point to Point or Multi-Drop
HART: Data:	Only Digital Data
HART: Frame Type:	Short and Long Frame
HART: Burst Mode:	Supported
HART: Max. HART Device:	15
HART: Loop Resistor:	250 Ω resistor by Jumper
HART: Isolation:	UL1577 Spec.
HART: Protocol:	2-pin screwed terminal block
Power
Power: Reverse Polarity Protection:	Power reverse polarity protection, Over-voltage brown-out protection
Power: Input Range:	Unregulated +10 ~ +30 VDC
Power: Consumption:	1 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 35 x 121 (W x L x H) Detail
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10% ~ 90% RH, Non-condensing
Status:	Available
