Główne cechy
- Obsługuje PCI Express x1
- Dostarcza 2 porty RS-232
- 256-bajtowy sprzętowy FIFO dla każdego portu
- Prędkość transmisji do 921600 bps
- Projekt krótkiej karty
Wprowadzenie

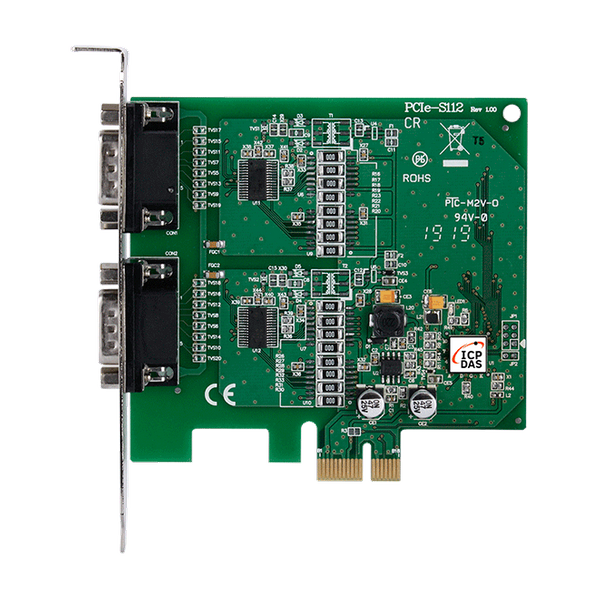

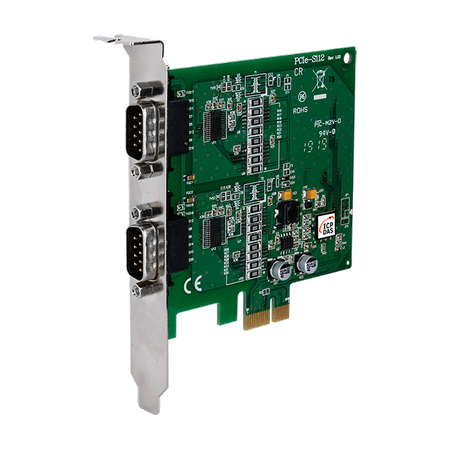

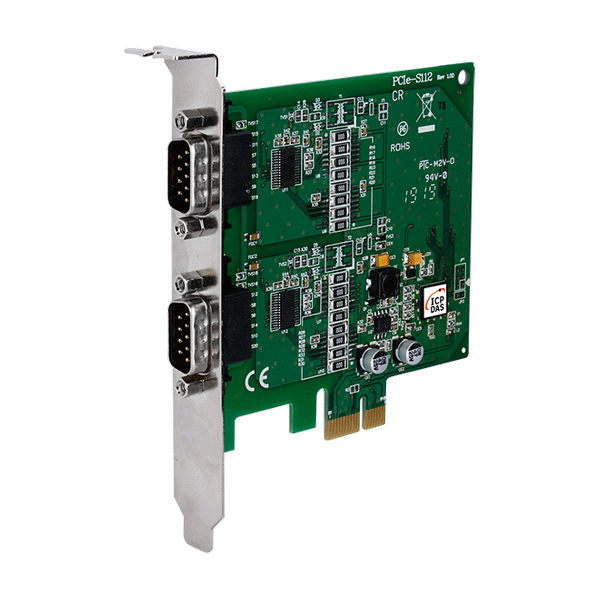

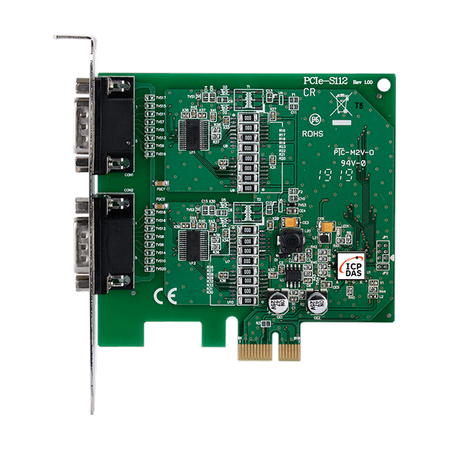

Seria kart PCIe-S112 dostarcza 2 porty szeregowe RS-232. Jest wyposażona w sprzętowy FIFO o pojemności 256 bajtów dla każdego portu, obsługuje prędkość do 921600 bps i pełny dupleks komunikacji.
Linie danych każdego portu szeregowego na kartach PCIe w wersji "i" są wyposażone w układy fotokoplerów. Fotokoplery na płycie przenoszą sygnał między elementami obwodu krótką ścieżką optyczną, utrzymując linie danych w izolacji elektrycznej. Pomaga to w redukcji pętli uziemienia, napięć składowych wspólnych oraz blokowaniu skoków napięcia, zapewniając izolację elektryczną i znacznie chroniąc przed warunkami przepięcia jednego obwodu wpływającymi na drugi.
W trudnych warunkach przemysłowych, komponent ochrony ESD na płycie (dla wersji "i") odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwego obwodu, chroniąc komputer i sprzęt przed nagłymi i chwilowymi prądami.
Karty komunikacji szeregowej są zaprojektowane do użytku z inteligentnymi urządzeniami jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i niemal dowolne urządzenie z portem RS-232.
Dostarczane sterowniki są kompatybilne z szerokim wyborem systemów operacyjnych, w tym 32/64-bitowymi Windows XP/2003/2008/7/8/10 oraz Linuksem Kernel 2.6.31~5.16.0.
Linie danych każdego portu szeregowego na kartach PCIe w wersji "i" są wyposażone w układy fotokoplerów. Fotokoplery na płycie przenoszą sygnał między elementami obwodu krótką ścieżką optyczną, utrzymując linie danych w izolacji elektrycznej. Pomaga to w redukcji pętli uziemienia, napięć składowych wspólnych oraz blokowaniu skoków napięcia, zapewniając izolację elektryczną i znacznie chroniąc przed warunkami przepięcia jednego obwodu wpływającymi na drugi.
W trudnych warunkach przemysłowych, komponent ochrony ESD na płycie (dla wersji "i") odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwego obwodu, chroniąc komputer i sprzęt przed nagłymi i chwilowymi prądami.
Karty komunikacji szeregowej są zaprojektowane do użytku z inteligentnymi urządzeniami jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i niemal dowolne urządzenie z portem RS-232.
Dostarczane sterowniki są kompatybilne z szerokim wyborem systemów operacyjnych, w tym 32/64-bitowymi Windows XP/2003/2008/7/8/10 oraz Linuksem Kernel 2.6.31~5.16.0.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia restauracyjne
- Sprzęt laboratoryjny i badania
- Komunikacja przemysłowa
Parametry techniczne:
| Product Range: | Multi-port Serial Board |
HARDWARE | |
| Hardware: Connector: | 2 x DB9 (Male) |
Porty COM | |
| Porty COM: Porty: | 2 x RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND) |
| Porty COM: Szybkość transmisji: | 300 ~ 921600 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 1.5, 2 |
| COM Ports: FIFO Size: | Internal 256 bytes |
Power | |
| Power: Consumption: | 120 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 94 x 109 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
