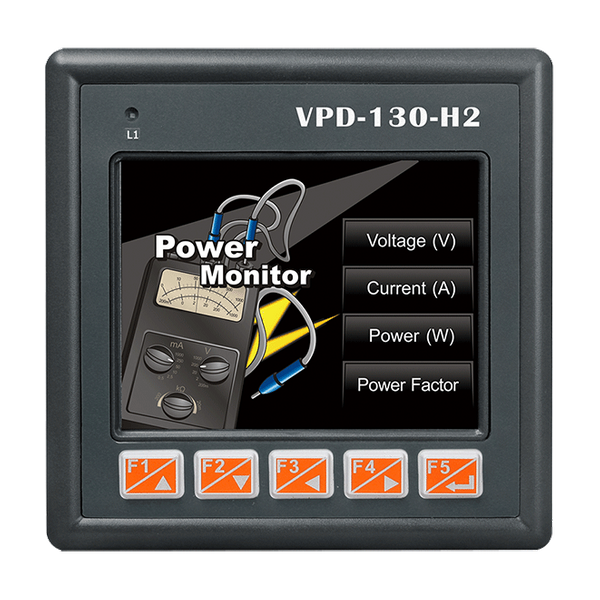

Name: VPD-130-H2
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek kosztu do wydajności (C/P)
Ekran dotykowy o wysokiej rozdzielczości i kolorowym wyświetlaczu
RTC (Real Time Clock)
Interfejsy komunikacji szeregowej
Gumowa klawiatura
Rozszerzalne płytki I/O: XV-Boards
Panel przedni: Wodoodporność IP65
Projektowanie GUI
Bezpłatne narzędzie rozwojowe HMIWorks
Wsparcie dla języka C i Ladder Designer
Wsparcie dla własnych protokołów (język C)

Wprowadzenie

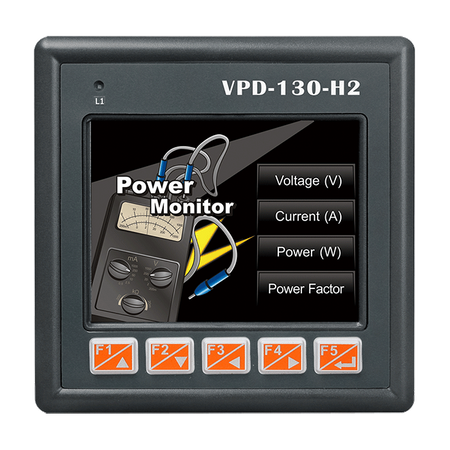

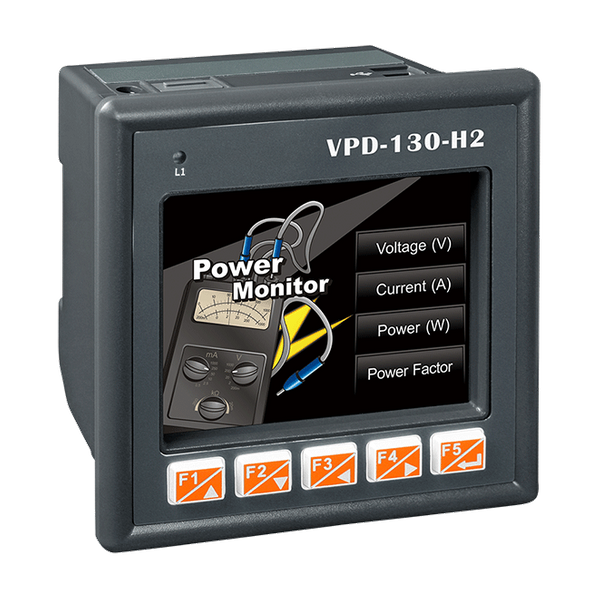

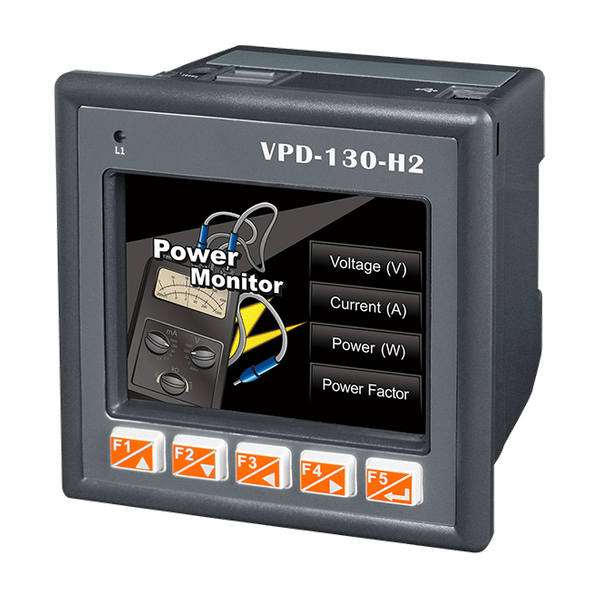

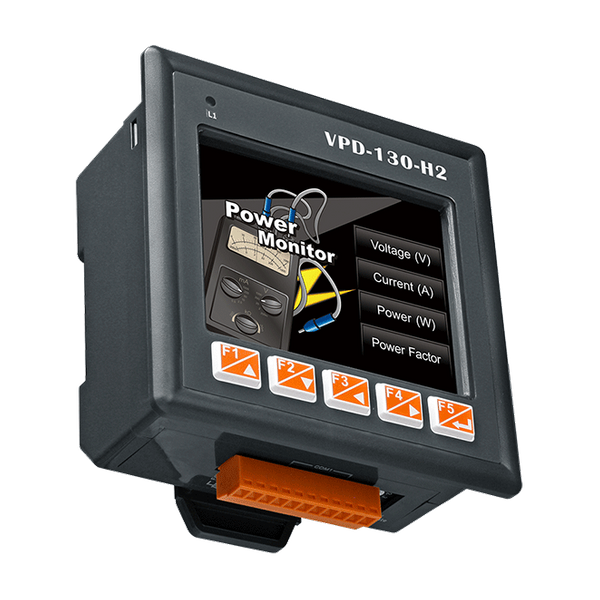

Seria TouchPAD VPD 3,5 cala H to seria przemysłowych urządzeń HMI z ekranem dotykowym, które wyposażone są w kolorowy ekran LCD o wysokiej rozdzielczości 3,5". Dzięki możliwościom ekranu dotykowego łatwo jest je wdrożyć do wszelkiego rodzaju systemów automatyki, co czyni je bardziej intuicyjnymi i wydajnymi. Niezależnie od tego, czy instalujesz nowe systemy, czy modernizujesz istniejące instalacje, seria VPD wyróżnia się szeroką gamą metod komunikacji. Wbudowane porty komunikacyjne obejmują RS-232/RS-485 i Ethernet (dla VPD-133-H/133N-H), co umożliwia integrację z systemem, pozwalając użytkownikom na zdalne sterowanie i monitorowanie I/O. Dodatkowo wbudowana pamięć nieulotna zwiększa niezawodność serii VPD w trudnych warunkach.

HMIWorks, darmowe oprogramowanie rozwojowe dla serii VPD, zapewnia łatwe w użyciu środowisko, potężne i intuicyjne programowanie z możliwością tworzenia graficznych interfejsów użytkownika w kilka minut. Dla użytkowników PLC, HMIWorks oferuje środowisko Ladder Designer oraz języka C dla użytkowników IT. Co ważne, nauka tworzenia programu aplikacyjnego przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, urządzenia HMI serii VPD muszą być najbardziej opłacalnymi urządzeniami HMI na rynku.

Zastosowania

Parametry techniczne:

Product Range:	VPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 3.5 TFT (Resolution 240 x 320, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	270 cd/m2
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Rubber Keypad:	5 keys (Programmable)
HMI: Reset Button:	Yes
Porty COM
Porty COM: Porty:	1 x RS-232/RS-485 z autotunerem
USB

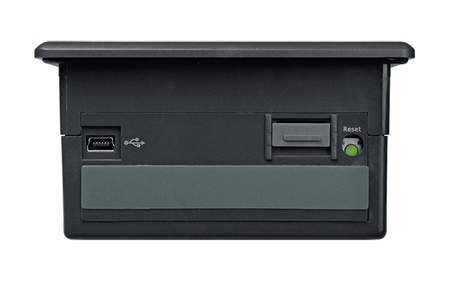

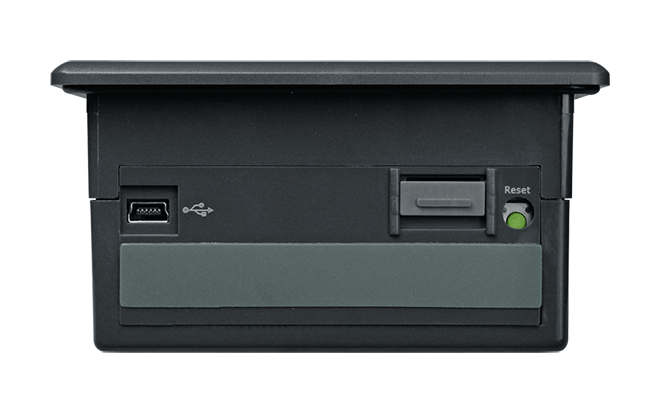

USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2 W

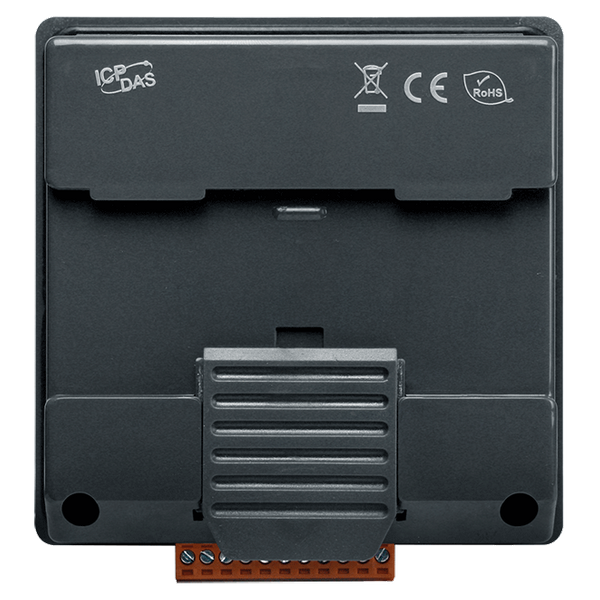

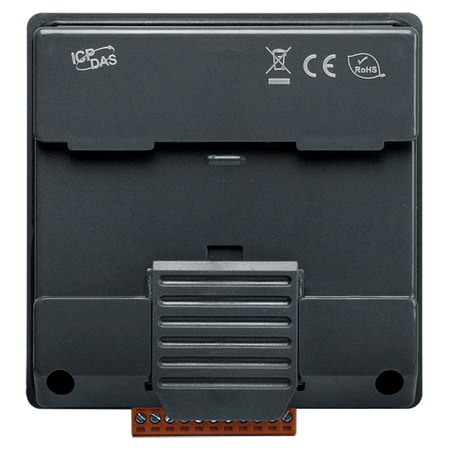

Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	103 mm x103 mm x 53 mm
Mechanical: Installation:	DIN-Rail Mounting and Panel Mounting
Mechanical: Ingress Protection Rating:	Front panel: IP65
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
