Główne cechy
• Przetwarzanie w locie: EtherCAT
• Mocny MCU obsługujący efektywny ruch sieciowy
• 2 x interfejs RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączenia w topologii łańcucha
• Zatwierdzone narzędziem testowym zgodności EtherCAT
• Odłączany blok zacisków
• Wskaźniki LED
• 1 kanał wejścia do czujnika tensometrycznego
Wprowadzenie

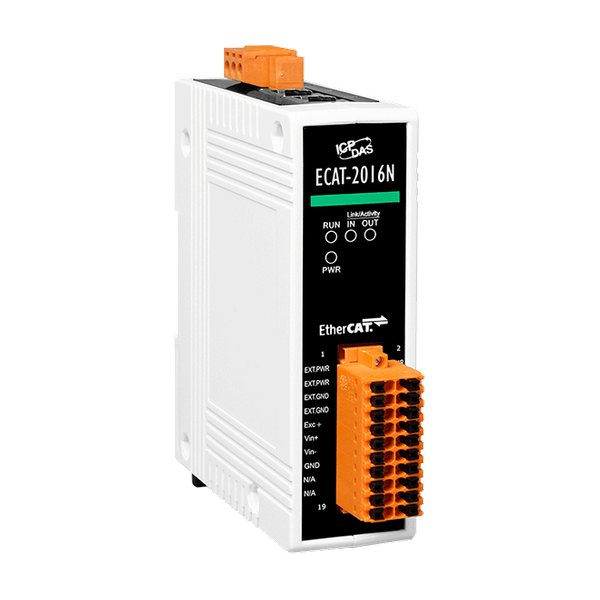

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany przez połączenie typu daisy chain, co zapewnia elastyczność w instalacji urządzeń i obniża koszty infrastruktury i operacji. Wszystkie moduły mogą być rozmieszczone w topologiach sieciowych takich jak gwiazda, linia lub pierścień. Izolowany projekt wejścia i wyjścia chroni ECAT-2000 przed szkodliwymi zakłóceniami i warunkami środowiskowymi. ECAT-2016N to 1-kanałowy terminal wejścia analogowego umożliwiający bezpośrednie połączenie mostka rezystancyjnego. Użytkownicy mogą uzyskać status wejścia za pośrednictwem danych procesowych. Przeszedł i został zweryfikowany przez narzędzie testowe zgodności, dzięki czemu kwalifikowany Master EtherCAT lub konfiguracja mogą nim zarządzać w prosty sposób i łatwo implementować różnorodne aplikacje.
Zastosowania
• Narzędzia półprzewodnikowe
• Formowanie metalu
• Pakowanie
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukarskie
• Robotyka
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Channel |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Tensometr, wejście ogniwa obciążnikowego | |
| Tensometr, wejście czujnika obciążenia: Kanały: | 1 |
| Tensometr, wejście ogniwa obciążnikowego: Typ: | Tensometr |
| Tensometr, wejście ogniwa obciążnikowego: Zakres: | ±1.25 V, ±600 mV, ±300 mV, ±125 mV, ±80 mV, ±60 mV, ±40 mV, ±30 mV, ±20 mV, ±15 mV, ±10 mV (Software selectable) |
| Strain Gauge, Load Cell Input: Wiring: | Full-Bridge |
| Tensometr, wejście ogniwa obciążnikowego: Dokładność: | ±0.1% of FSR |
| Tensometr, wejście ogniwa obciążnikowego: Rozdzielczość: | 16-bit |
| Tensometr, wejście ogniwa obciążnikowego: Częstotliwość próbkowania: | 1k Hz per channel |
| Strain Gauge, Load Cell Input: Individual Channel Configuration: | Yes |
| Tensometr, wejście ogniwa obciążnikowego: Ochrona przepięciowa: | ±35 VDC |
Napięcie wyjściowe wzbudzenia | |
| Wyjście napięcia wzbudzenia: Kanały: | 1 |
| Napięcie wyjściowe wzbudzenia: Zakres: | + 10 V |
EtherCAT | |

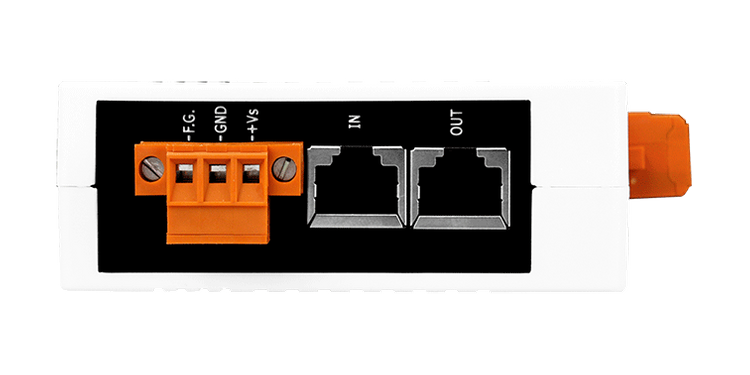

| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | 100 m Max. (100Base-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 1 ms |
| EtherCAT: Distributed Clocks: | N/A |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 4 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 108 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
