Główne cechy
- Uniwersalne wejścia i wyjścia
- Dioda LED sygnalizująca stan uniwersalnych wejść i wyjść
- Każdy kanał uniwersalnego wejścia może być używany jako wejście analogowe lub cyfrowe
- Obsługa protokołu Modbus RTU
- Łatwy montaż i połączenie
- Zapewnia oszczędność miejsca na tablicach wejść/wyjść
Wprowadzenie

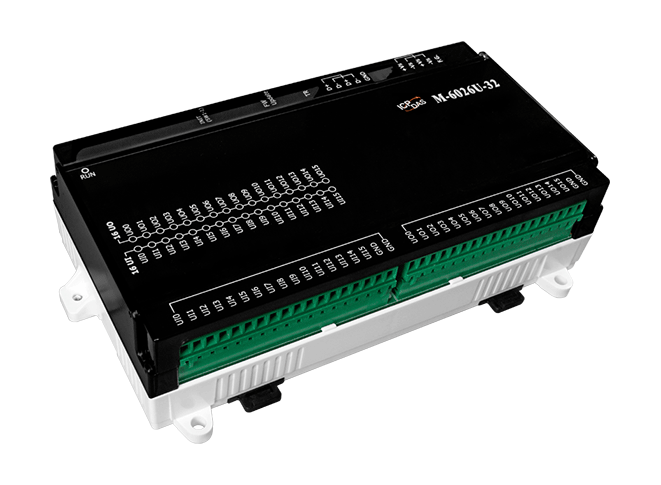

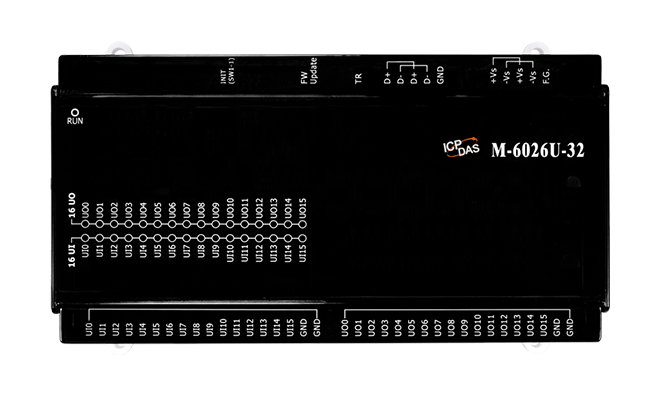

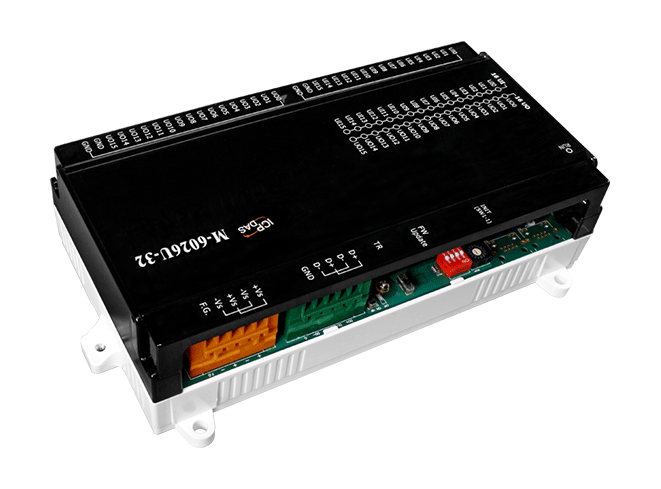

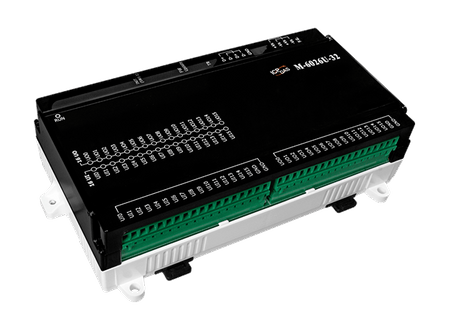

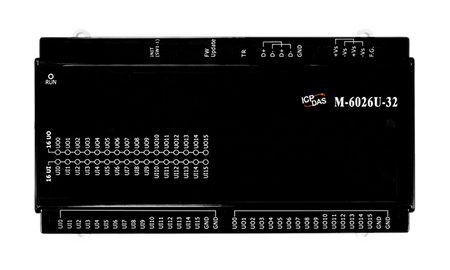

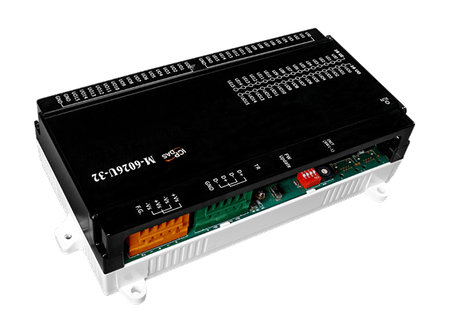

Model M-6026U-32 rozproszonego I/O oferuje szeroką gamę rozwiązań dotyczących wejść, wyjść i inteligentnego sterowania, opartych na jednej, uniwersalnej platformie sprzętowej. M-6026U-32 łączy wejścia i wyjścia, oszczędzając czas i miejsce tam, gdzie jest to szczególnie cenne. Ponieważ M-6032U-32 posiada zarówno wejścia, jak i wyjścia na tej samej płycie, detaliści mogą zredukować wymaganą przestrzeń na tablice wejść/wyjść nawet o 50%! Tradycyjne systemy tablic wejść/wyjść wymagały, aby operatorzy montowali oddzielne tablice wejść i wyjść wewnątrz obudowy, co zwiększało czas i koszty montażu. Tablice I/O serii M-6000 są urządzeniami komunikacyjnymi potrzebnymi do połączenia z systemem zarządzania obiektem w celu sterowania chłodnictwem, systemami HVAC i oświetleniem.
Zastosowania
- System ogrzewania w budynkach
- System wentylacji
- System klimatyzacji
- Sterowanie HVAC, sterowanie oświetleniem, monitorowanie drzwi
| Product Range: | M-6000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16, universal for AI and DI |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: 0 ~ 2.5V, 0 ~ 5 V, 0 ~ 10 V ,
Current: 0 to 20 mA, 4 to 20 mA ,
RTD: Pt1000 |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Ochrona przed przepięciem: | 100 VDC |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 16 |
| Analog Output: Type: | Voltage ,
Current |
| Wyjście analogowe: Zakres: | Voltage: 0 to 10 V ,
Current: 0 to 20 mA, 4 to 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.2% of FSR |
| Analog Output: Open Wire Detection: | For 4 to 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V@ 20mA |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16, universal for AI and DI |
| Wejście cyfrowe: Typ: | Styk suchy |
| Wejście cyfrowe: ON Poziom napięcia: | Blisko GND |
| Wejście cyfrowe: OFF Poziom napięcia: | Otwórz |
| Digital Input: Fuse Protection: | 1 A |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Consumption: | 14 W Max. |
| Power: Powered from Terminal Block: | 24 VAC or 24 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 237 x 134 x 59 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
