Główne cechy
• Energia dwukierunkowa• Pomiary rzeczywistej mocy RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 200 A z różnymi współczynnikami CT
• Izolowane pomiary napięcia do 600 V

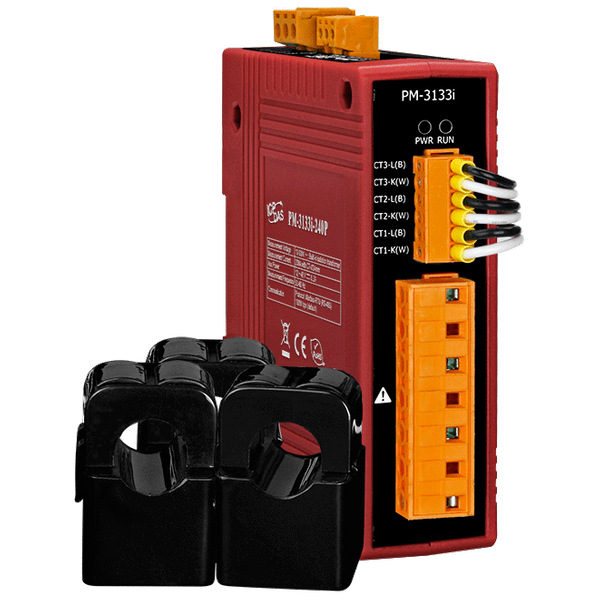

• Clip-on CT dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Wiele formatów danych
Wprowadzenie

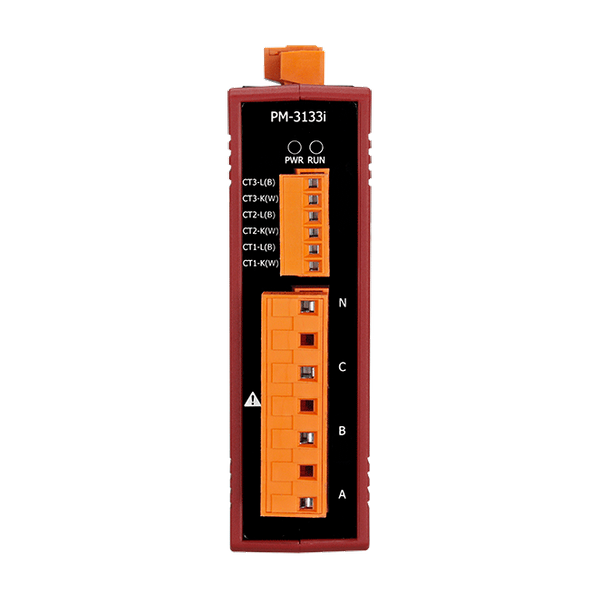

ICP DAS wprowadza najbardziej zaawansowane i opłacalne inteligentne mierniki mocy z serii PM-3133i, które umożliwiają dostęp do danych o zużyciu energii w czasie rzeczywistym dla pomiarów trójfazowych. Dzięki wysokiej dokładności (<0,5%, PF=1) seria PM-3133i może być stosowana zarówno po stronie niskiego napięcia pierwotnego, jak i po stronie średniego/wysokiego napięcia wtórnego, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i opłacalne mierniki mocy są wyposażone z rewolucyjne przewodowe klamry CT (różne typy, obsługa prądów wejściowych do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 600 VAC, co pozwala na zgodność na całym świecie. Wbudowana ochrona izolacji AC, oznacza całkowitą izolację pomiędzy stroną pomiaru AC a stroną sterowania.Zastosowania
• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |

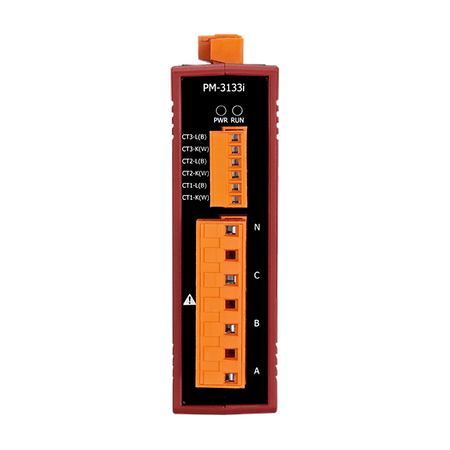

| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 600 V; built-in isolation transformer |
| AC Power Measurement: Input Current: | CTØ24 mm (0.15 A ~ 200 A) |
| AC Power Measurement: Input Frequency: | 50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz) |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz) |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 200 A |
| CT: Inside Diameter: | 24 mm |
| CT: Leading Cable: | 4 m |
Porty COM | |

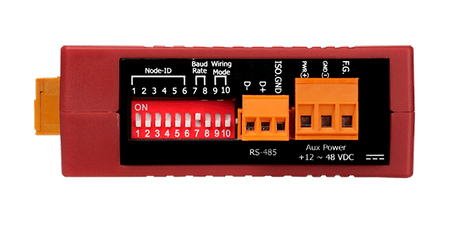

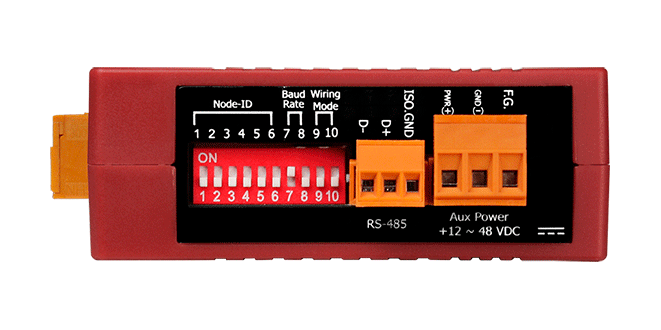

| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200; DIP Switch Selectable |
| COM Ports: Data Format: | N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
