Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Obsługa protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- 2-portowy przełącznik Ethernet do topologii łańcuchowej
- Podwójny watchdog
- Połączenie pary I/O
- Wbudowane wejścia/wyjścia
- DI/Counter: 12 kanałów
- DO: 6 kanałów
Wprowadzenie

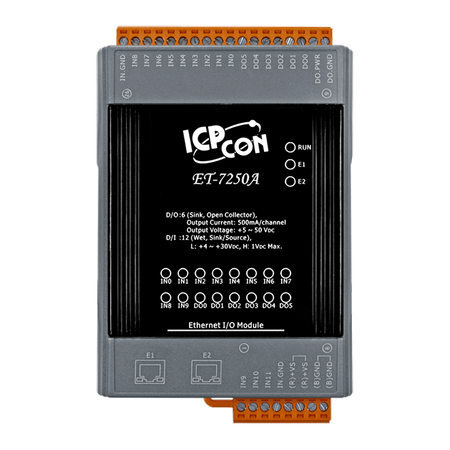

Seria ET-7000/ET-7200 oferuje pełne możliwości sieciowe i różnorodne funkcje I/O, wraz z monitorowaniem i sterowaniem Ethernet I/O opartymi na sieci WWW, co oznacza, że moduły mogą być zdalnie sterowane za pomocą protokołu Modbus TCP/UDP przez sieć Ethernet. Dzięki temu seria ET-7000/ET-7200 integruje się z systemami HMI, SCADA, PLC i innym oprogramowaniem do sterowania przemysłowego. ET-7250A zawiera dwa wbudowane porty przełącznika Ethernet, co pomaga zmniejszyć koszty wdrożenia, ponieważ nie ma potrzeby instalowania dodatkowego przełącznika w celu łączenia portów w łańcuch lub rozszerzania sieci przez linię Ethernet. ET-7250A dostarcza 6 kanałów cyfrowego wyjścia typu sink i 12 kanałów cyfrowego wejścia typu wet contact, z których każdy może być używany jako 32-bitowy licznik. Ponadto każde cyfrowe wejście ET-7250A akceptuje zarówno suche, jak i mokre kontakty.
Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka, sprzęt testowy.
| Product Range: | ET-7200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 12 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: 1 VDC (max.) |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +3.5 to +50 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +60 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 6 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 to +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 500 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.3 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.7 W (max.) |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 76 x 120 x 38 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
