Główne cechy
• Wielofunkcyjny (5 AI, 2 AO, 2 DI i 2 DO)
• Zabezpieczenie przed przeciążeniem i zwarciem dla wyjścia cyfrowego
• Ochrona przed przepięciami 240 Vrms dla wejścia napięciowego
• Wyjście prądowe 4~20 mA z wykrywaniem przerwania przewodu
• Konfiguracja poszczególnych kanałów
• Zasilanie przez USB

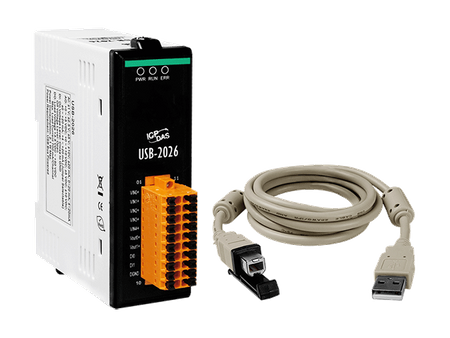

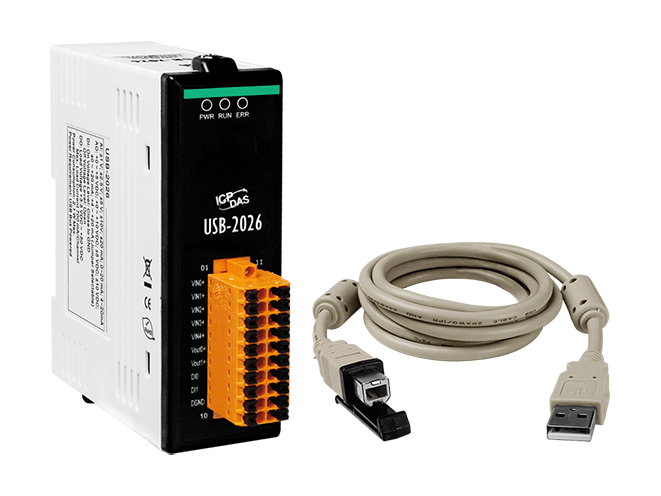

• Zabezpieczalny kabel USB
• Bez sterowników
• Zabezpieczenie przed przeciążeniem i zwarciem dla wyjścia cyfrowego
• Ochrona przed przepięciami 240 Vrms dla wejścia napięciowego
• Wyjście prądowe 4~20 mA z wykrywaniem przerwania przewodu
• Konfiguracja poszczególnych kanałów
• Zasilanie przez USB
• Zabezpieczalny kabel USB
• Bez sterowników
Wprowadzenie

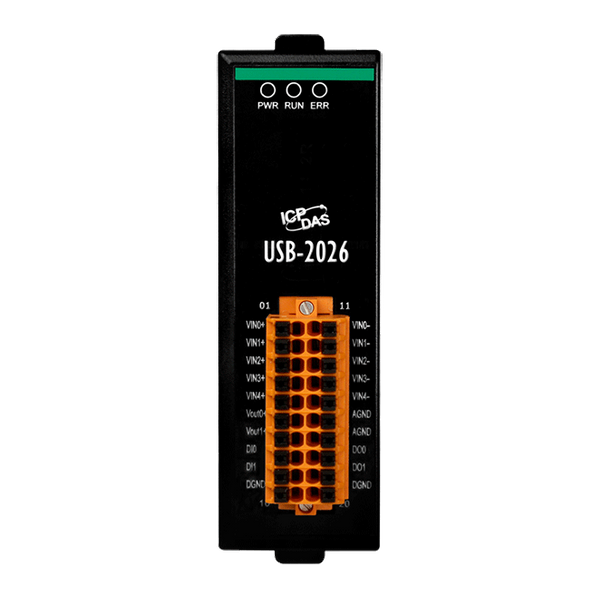

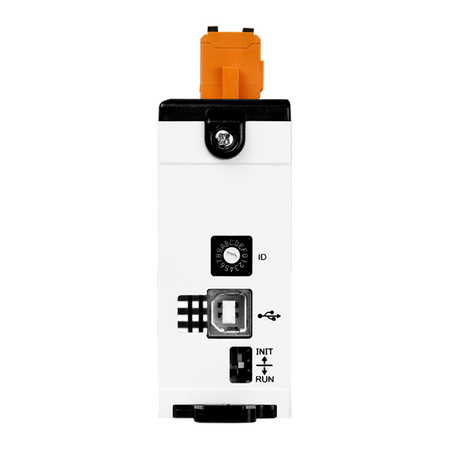

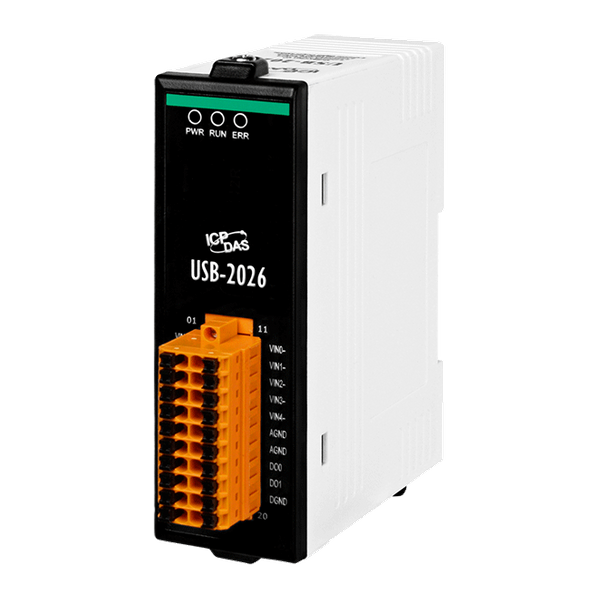

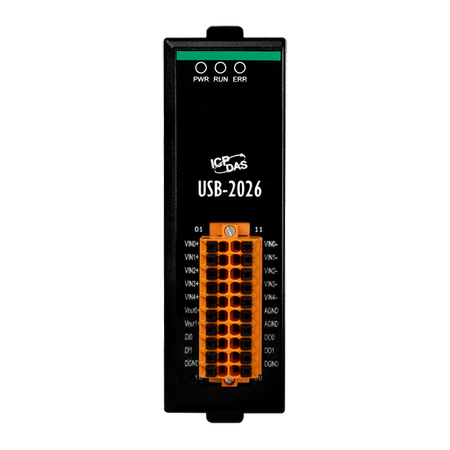

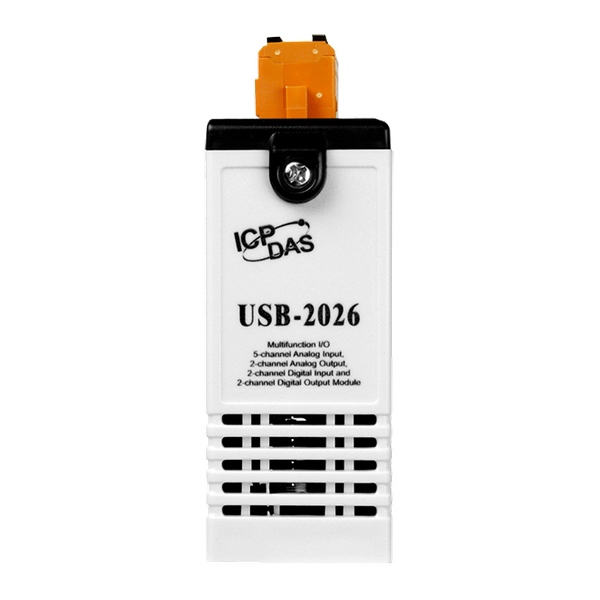

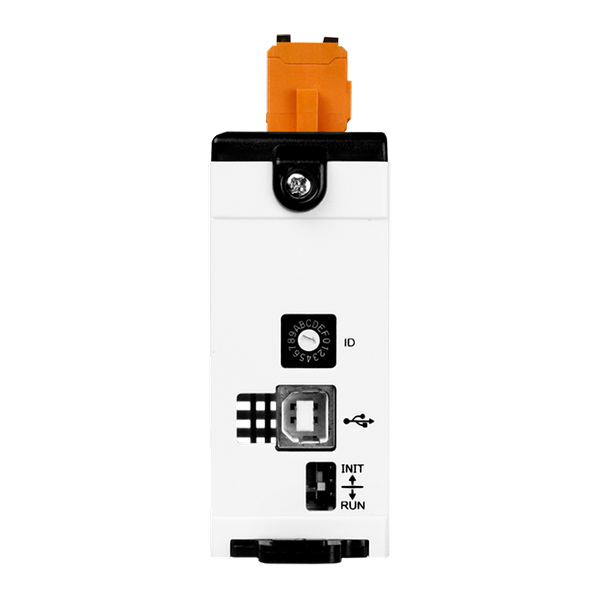

USB-2026 to wielofunkcyjny moduł, który zawiera 5 kanałów wejścia analogowego, 2 kanały wyjścia analogowego, 2 kanały wejścia cyfrowego, 2 kanały wyjścia cyfrowego i jest kompatybilny z USB 2.0 full-speed. Posiada niewielkie rozmiary, jest przenośny, zasilany z magistrali USB, różne typy wejść, co pozwala użytkownikowi łatwo i szybko zbudować własny projekt.
W porównaniu do tradycyjnej karty I/O do komputera, otwieranie obudowy i konfigurowanie płyty I/O jest czasochłonne. W I/O USB ICP DAS będziesz cieszyć się prostym kontrolowaniem I/O w efektywny sposób. USB I/O ICP DAS posiada cechę zasilania z magistrali USB, jeden kabel do dostępu do I/O i dostarcza zasilanie bez dodatkowego okablowania. USB I/O ICP DAS to moduł o niewielkich rozmiarach. Możesz używać tych modułów I/O w szerokim zakresie zastosowań, np.: kontrola lub pomiar bez wentylatorów, automatyczne testowanie z BOX-PC itd.
USB-2026 zapewnia programowalny zakres wejść dla wszystkich wejść analogowych (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA lub 0 ~ +20 mA), wyjścia analogowe mają 12-bitowy zakres na +/-5 V, +/-10 V, 0 ~ +20 mA lub +4 ~ +20 mA, a wszystkie wyjścia cyfrowe mogą być ustawione jako wyjście alarmowe. Każde wejście analogowe może być skonfigurowane do indywidualnego zakresu i zapewnia wysoką ochronę przed przepięciami 240 Vrms.
W porównaniu do tradycyjnej karty I/O do komputera, otwieranie obudowy i konfigurowanie płyty I/O jest czasochłonne. W I/O USB ICP DAS będziesz cieszyć się prostym kontrolowaniem I/O w efektywny sposób. USB I/O ICP DAS posiada cechę zasilania z magistrali USB, jeden kabel do dostępu do I/O i dostarcza zasilanie bez dodatkowego okablowania. USB I/O ICP DAS to moduł o niewielkich rozmiarach. Możesz używać tych modułów I/O w szerokim zakresie zastosowań, np.: kontrola lub pomiar bez wentylatorów, automatyczne testowanie z BOX-PC itd.
USB-2026 zapewnia programowalny zakres wejść dla wszystkich wejść analogowych (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA lub 0 ~ +20 mA), wyjścia analogowe mają 12-bitowy zakres na +/-5 V, +/-10 V, 0 ~ +20 mA lub +4 ~ +20 mA, a wszystkie wyjścia cyfrowe mogą być ustawione jako wyjście alarmowe. Każde wejście analogowe może być skonfigurowane do indywidualnego zakresu i zapewnia wysoką ochronę przed przepięciami 240 Vrms.
Zastosowania
• Automatyka
• Pomiar i testowanie
• Badania laboratoryjne
• Pomiar i testowanie
• Badania laboratoryjne
Parametry techniczne:
| Product Range: | USB I/O |
Moduł CPU | |
| CPU Module: Watchdog Timer: | 1 Hardware watchdog (1.6 second) ,
1 Software watchdog (Programmable) |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV contact for each terminal ,
8 kV air for random point |
Wskaźniki LED | |
| LED Indicators: Status: | 3 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 5 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±1 V, ±2.5 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Wejście analogowe: Rozdzielczość: | Normal Mode: 14-bit ,
Fast Mode: 12-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% FSR ,
Fast Mode: ±0.5 % FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 200 Hz |
| Analog Input: Input Impedance: | Voltage: 20 MΩ ,
Current: 135 Ω |
| Wejście analogowe: Ochrona przed przepięciem: | Voltage: 120 VDC ,
Current: N/A |
| Analog Input: Overcurrent Protection: | Voltage: N/A ,
Current: Yes, 50 mA at 110 VDC |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | Voltage: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC ,
Current: +0 ~ +20 mA, +4 ~ +20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Open Wire Detection: | Yes, for 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 2 |
| Wejście cyfrowe/licznik: Typ: | Dry Contact, Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 32-bit |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 10 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ, 0.5 W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±57 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Isolation Open Collector (Sink) |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | ±60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1,4 A (z zabezpieczeniem przeciwzwarciowym) |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Tak, programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Tak, programowalny |
USB | |
| USB: Specification: | USB 2.0 Full-Speed (12Mbps) |
Power | |
| Power: Consumption: | 2.2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 110 x 96 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
