Główne cechy
• Obsługa protokołów OPC UA Server / Client oraz MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Możliwość równoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa skalowania sygnałów analogowych
• Obsługa funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: wykonywanie ustalonych reguł w określonym czasie
• Obsługa dziennika zdarzeń: rejestrowanie zmian I/O do śledzenia urządzeń
• Obsługa oprogramowania do zarządzania w chmurze IoTstar
• Wbudowany serwer WWW oferujący interfejs użytkownika
• Kanały I/O: 8 x AI, 4 x DO
• Przełącznik Ethernet z podwójnym portem do topologii łańcucha
• Zgodność z IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

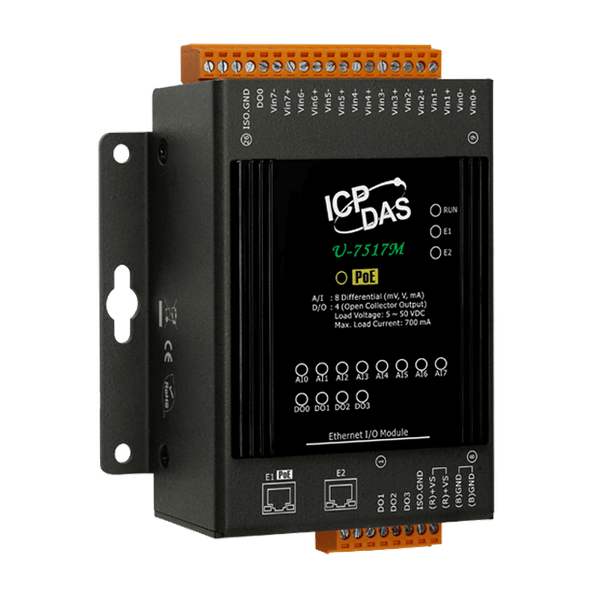

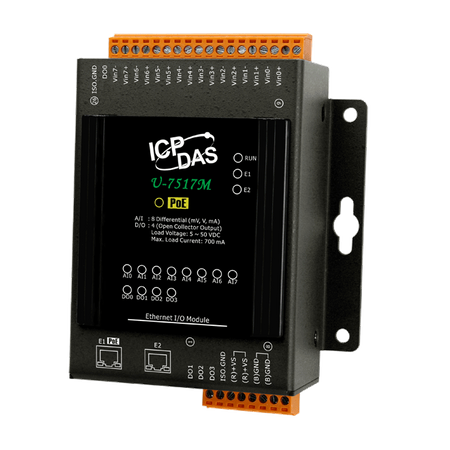

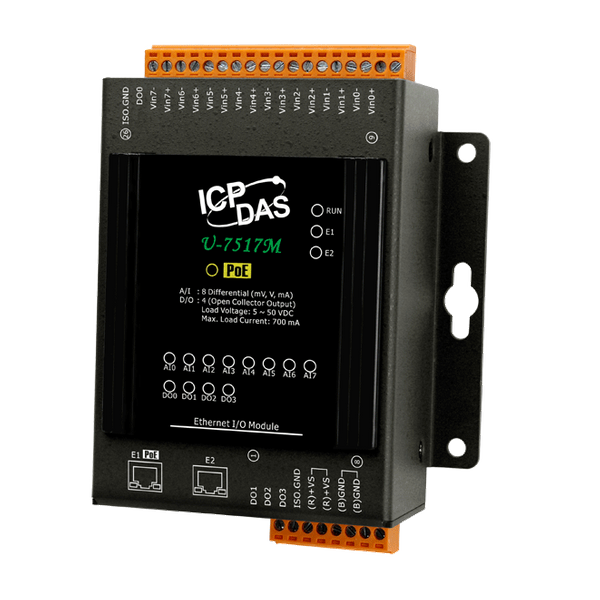

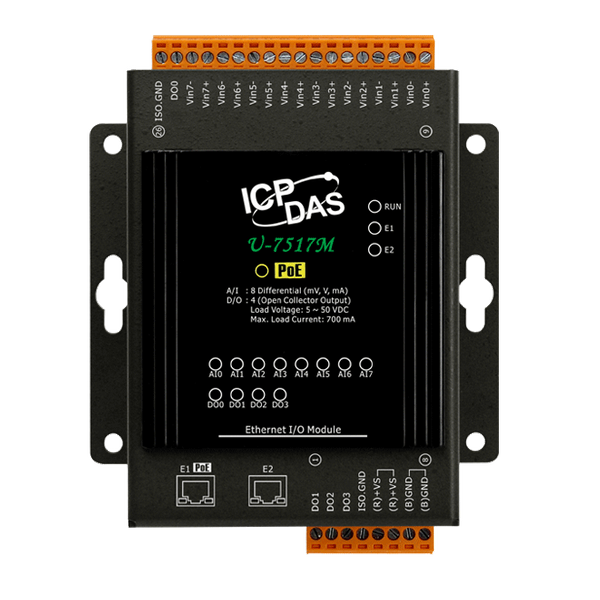

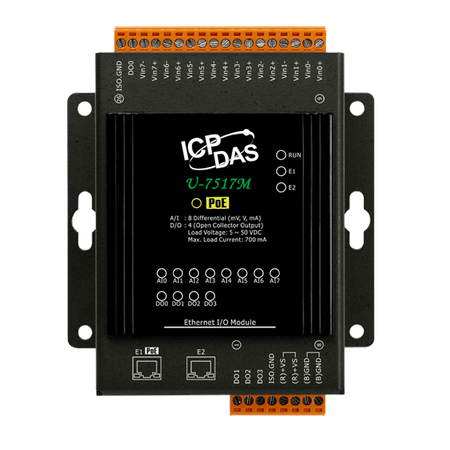

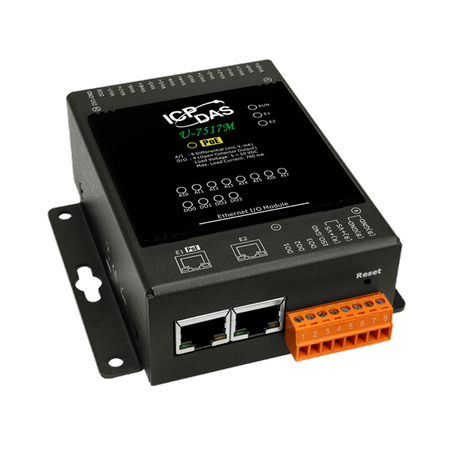

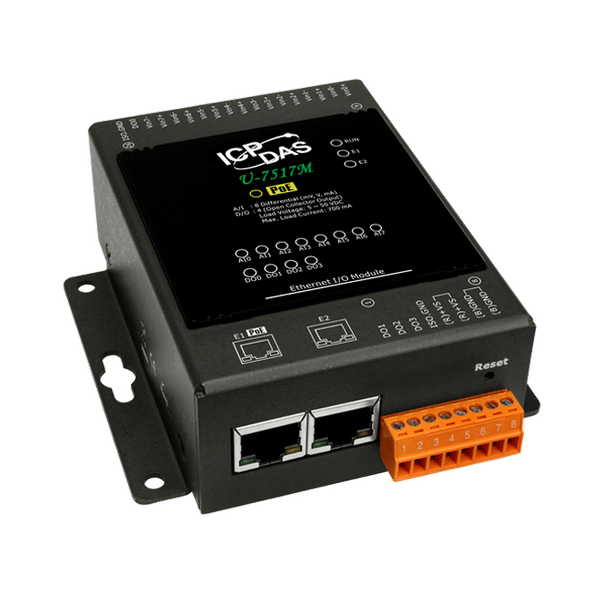

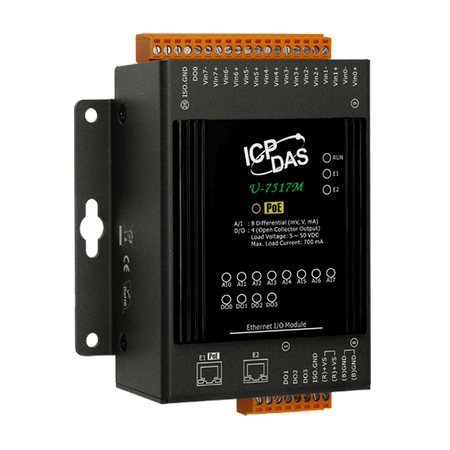

U-7517M to moduł UA I/O, który oferuje 8 kanałów wejść analogowych oraz 4 kanały wyjść cyfrowych. Posiada wbudowany przełącznik Ethernet z podwójnym portem, umożliwiający realizację topologii łańcuchowej. Okablowanie jest znacznie prostsze i pozwala zredukować całkowite koszty kabli i przełączników. Moduł jest zgodny ze standardem IEEE 802.3af (klasa 2) Power over Ethernet (PoE). Umożliwia zasilanie przez sieć Ethernet. Ta funkcja zapewnia większą elastyczność, upraszcza projektowanie systemu, oszczędza miejsce oraz redukuje ilość okablowania i gniazdek zasilających. Moduł posiada interfejs webowy do konfigurowania, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O przez przeglądarkę internetową. Jest to proste, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (mogą być wykonywane jednocześnie). Użytkownicy mogą wybrać tryb sieciowy zgodnie z ich potrzebami. Moduł umożliwia przesyłanie wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu kontroli polowej w celu wyświetlania, analizy lub strategii. Obsługuje skalowanie, co pozwala na przekształcenie sygnałów analogowych w bardziej czytelną wartość. Obsługuje ustawienia logiki Rule Setting IF, THEN, ELSE, co pozwala na definiowanie warunków i działań dla I/O oraz punktów wirtualnych. Posiada również funkcję harmonogramu, umożliwiającą wykonywanie ustalonych reguł w określonym czasie. Moduł wspiera RESTful API, co pozwala na odczyt/zapis I/O oraz punktów wirtualnych przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication(Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current |
| Wejście analogowe: Zakres: | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
±20 mA, 0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 samples/second (Total) ,
Fast Mode: 50 samples/second (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel ,
Isolation |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.4 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
