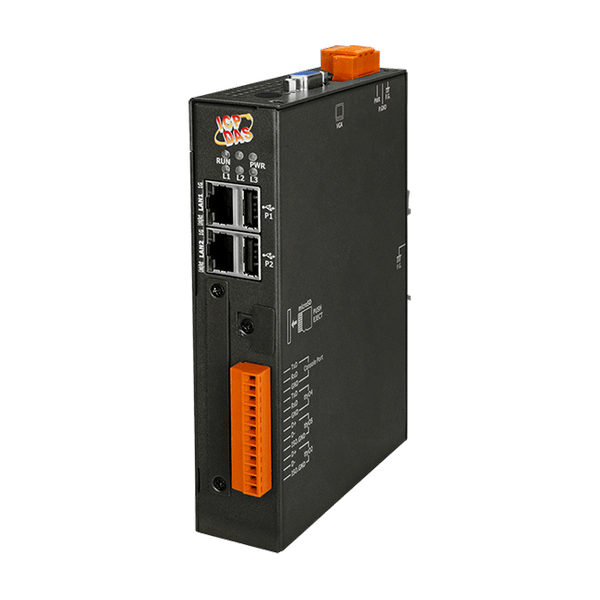

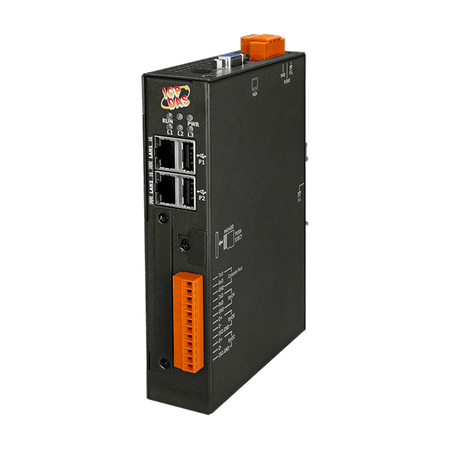

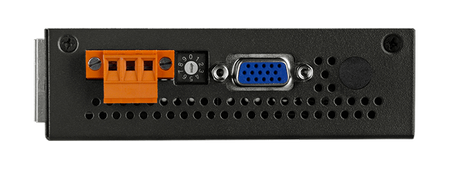

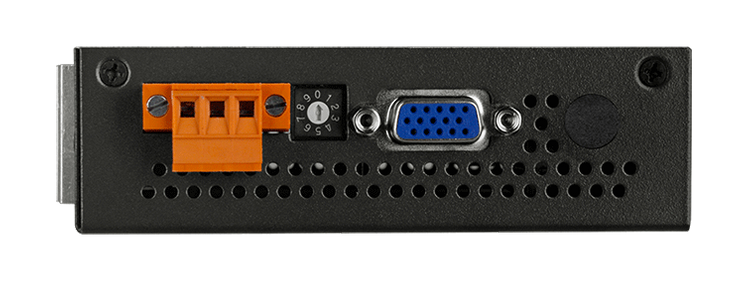

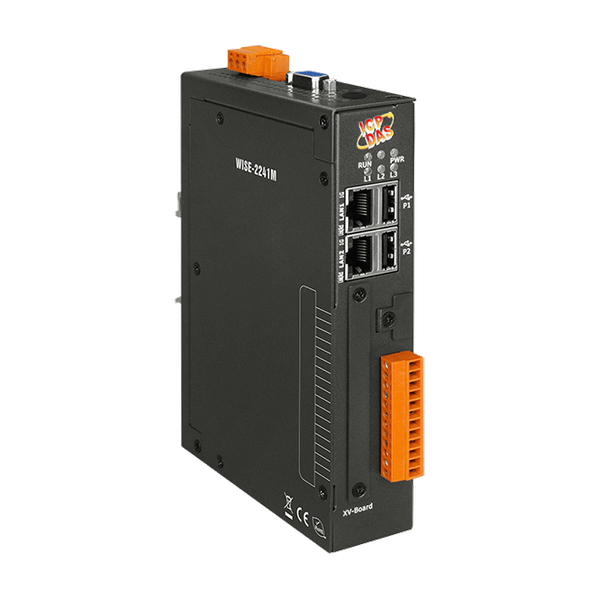

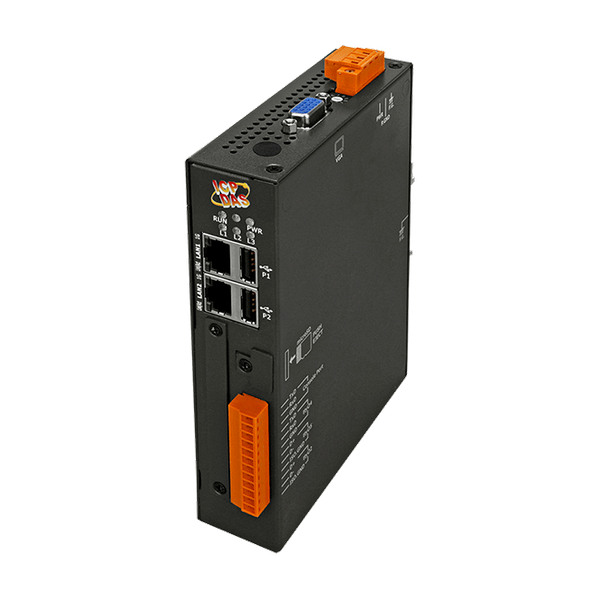

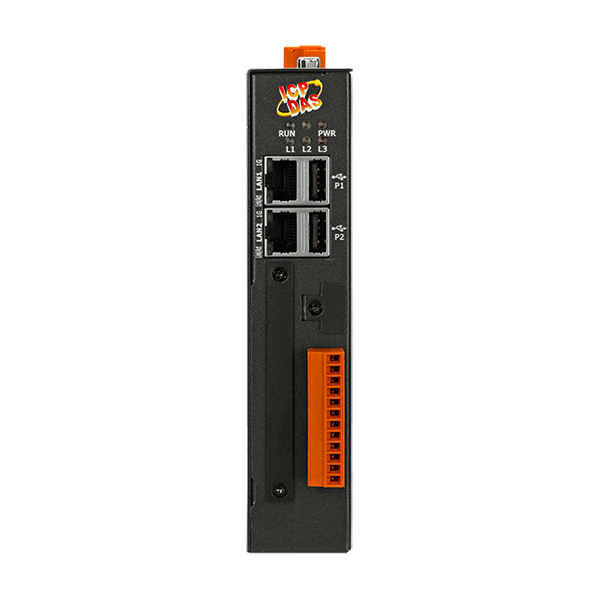

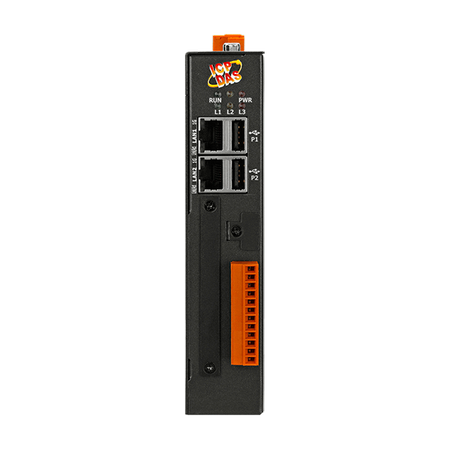

Name: WISE-2241M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Bez programowania, strony internetowe umożliwiają edytowanie logiki sterowania.
Możliwość wykonywania logiki IF-THEN-ELSE.
Wsparcie dla XV-board.
Wsparcie dla modułów DCON lub Modbus RTU Slave (do 32; COM3 i COM4 mogą podłączyć max. 16 modułów każdy).
Wsparcie dla modułów Modbus TCP Slave (do 16).
Funkcje timera i harmonogramu.
Wsparcie dla rejestratora danych i funkcji przesyłania plików z danymi.
Funkcja aktywnego przesyłania danych I/O w czasie rzeczywistym.
Wspierane wysyłanie i odbieranie poleceń CGI dla kamer IP i urządzeń sieciowych.
Wsparcie dla protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
Wspieranie wysyłania wiadomości w czasie rzeczywistym przez LINE i Email.
Wsparcie dla połączenia z platformą chmurową IoT (Microsoft Azure i IBM Bluemix).
Wsparcie dla oprogramowania IoTstar Cloud Management.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów rozwijanych przez ICP DAS, pełniących funkcję jednostek sterujących do zdalnej kontroli logicznej i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs internetowy, który pozwala na wdrożenie logiki IF-THEN-ELSE na kontrolerach poprzez kilka kliknięć; nie jest wymagane programowanie. Z wbudowanym silnikiem logiki IF-THEN-ELSE, WISE może realizować automatyzację w sposób stabilny i wydajny, a także dostarcza funkcje operacji matematycznych, harmonogramu oraz wysyłania alarmów pocztą elektroniczną.

WISE zapewnia dodatkowe wsparcie w zakresie podłączania modułów I/O, rejestracji danych I/O oraz integracji z platformami IoT. Umożliwia podłączenie modułów XV-board, DCON I/O oraz modułów Modbus TCP/RTU Slave jednocześnie. Szeroki wybór opcji umożliwia elastyczną integrację modułów I/O, aby sprostać wymaganiom różnych zastosowań. WISE jest wyposażone w klienta MQTT, który może bezpośrednio łączyć się z głównymi publicznymi platformami chmurowymi IoT (takimi jak Microsoft Azure lub IBM Bluemix) oraz brokerem MQTT. WISE oferuje również dobrze przemyślane funkcje komend CGI do integracji z kamerami IP w zastosowaniach kontroli dostępu. Dzięki możliwościom podłączenia modułów I/O, inteligentnej logice sterowania, rejestracji danych oraz wsparciu dla różnych protokołów komunikacyjnych (SNMP, MQTT i Modbus TCP/RTU), WISE może efektywnie pomagać systemom IT/MIS/MES/SCADA w zarządzaniu modułami I/O i czujnikami w takich zastosowaniach jak monitorowanie bezobsługowych obiektów, inteligentne fabryki i monitorowanie środowiska. WISE to nie tylko koncentrator modułów I/O i czujników, ale także brama do przesyłania danych z czujników na platformę chmurową IoT. Wszystkie te funkcje czynią z WISE najlepszy wybór w erze IoT.

Zastosowania

Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń, itp.

Parametry techniczne:

Product Range:	Edge Controller
Software
Software: Protocol:	• Modbus TCP & Modbus RTU , • FTP Client & Server , • SNMP & SNMP Trap , • MQTT Client (Message Publish & Subscribe; non-SSL & SSL) , • CGI Command (Sending & Receiving) , • Active I/O (Modbus TCP Master/MQTT Publish/SNMP Trap) , • DDNS
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (Unlimited rule supported) , • I/O channel monitoring and control , • Timer operation (Unlimited set supported) , • Schedule operation (More Powerful; Unlimited set supported) , • Data Logger operation (Unlimited set supported) , • Internal Register operation (100 set supported) , • Recipe operation (Unlimited set supported) , • Instant message sending function (LINE Notify) , • non-SSL & SSL Email sending function , • SNTP Time Synchronization
Software: IoT Service Integration:	• ICP DAS IoTstar IoT Cloud Management Software , • Microsoft Azure IoT Cloud platform , • IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:	32-bit ARM CPU (1.0 GHz)
CPU Module: Storage Expansion:	Built-in one 4 GB microSD card (support up to 32 GB microSDHC card)
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Running
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
I/O Expansion: Remote Module Support:	I-7000/M-7000/tM/DL/LC/SC/IR Series Module , WISE-7100/(P)ET-7000/WF-2000 Series Module , Modbus RTU Slave Module , Modbus TCP Slave Module
I/O Expansion: IP Camera:	iCAM Series Module
ETHERNET
Ethernet: Porty:	RJ-45 x 2, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	COM 1: Reserved , COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. , COM 3: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max. , COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max.
Power
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	4.8W
Mechaniczny
Mechanical: Dimensions (mm):	35 x 167 x 119 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
