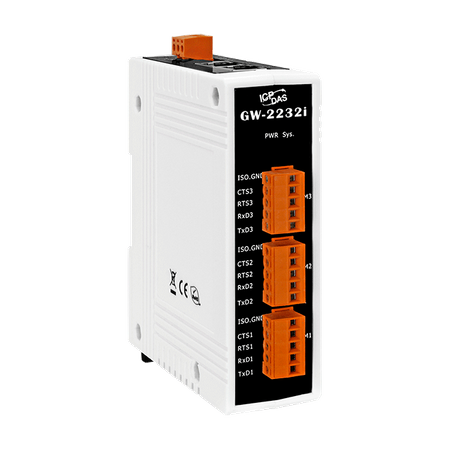

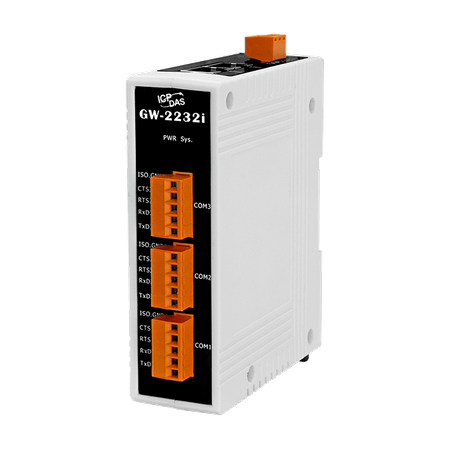

GW-2232i

Modbus stał się de facto przemysłowym protokołem komunikacyjnym i jest obecnie najczęściej stosowanym środkiem łączącym elektroniczne urządzenia przemysłowe. Przykładem może być system mierzący temperaturę i wilgotność, który komunikuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką terminalową (RTU) w systemach nadzoru i akwizycji danych (SCADA).

GW-2200 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikować się z szeregowymi urządzeniami Modbus RTU/ASCII poprzez sieć Ethernet, eliminując ograniczenie długości kabla dla tradycyjnych urządzeń komunikacji szeregowej. Moduł może być używany do stworzenia aplikacji w trybie połączenia parowego (oraz aplikacji szeregowej mostu lub tunelu), a następnie przekazywać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII, które same nie mają możliwości Ethernetu.

Funkcja pamięci odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu GW-2200. Gdy inne kontrolery nadrzędne HMI/SCADA wysyłają te same żądania do tego samego urządzenia podrzędnego RTU, zapisana w pamięci odpowiedź jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji szeregowej, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł GW-2200 wyposażony jest w potężny 32-bitowy mikroprocesor do efektywnego zarządzania ruchem sieciowym oraz posiada wbudowany serwer WWW, który zapewnia intuicyjny interfejs do zarządzania konfiguracją modułu, w tym ustawieniami DHCP/Static IP, bramy/maski oraz ustawieniami portów szeregowych.

Moduł zawiera podwójny watchdog, w tym watchdog CPU (dla funkcji sprzętowych) oraz watchdog hosta (dla funkcji programowych). Watchdog CPU automatycznie resetuje procesor, jeśli wewnętrzne oprogramowanie działa nieprawidłowo, natomiast watchdog hosta automatycznie resetuje procesor, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez określony czas (timeout systemu). Podwójny watchdog to ważna funkcja zapewniająca ciągłą pracę modułu, nawet w trudnych warunkach. Dodatkowo, seria GW-2200 (dla wersji "i") posiada także izolację 3000 VDC oraz ochronę przed wyładowaniami elektrostatycznymi +/-4 kV, co chroni moduł i urządzenia przed nagłymi prądami elektrycznymi.

Dzięki 2 portom Ethernet, GW-2200 umożliwia połączenie łańcuchowe, co pozwala na elastyczne umieszczanie urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł GW-2200 oferuje funkcjonalność PoE (Power over Ethernet) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1), wykorzystując standardowy kabel Ethernet kategorii 5 do odbierania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z terminala prądu stałego.
