Główne cechy
- Wbudowany zworka do wyboru rezystora końcowego 120 ohm
- Wbudowany watchdog
- Transmisja i odbiór wszystkich typów wiadomości J1939, w tym PDU1, PDU2, broadcast i specyficznych dla docelowych
- J1939 Transport Protocol do transmisji i odbioru dużych wiadomości (9 - 1785 bajtów)
- Wspiera BAM wiadomości zarządzania połączeniami
- Zarządzanie adresami sieciowymi
- Wspiera protokoły serwera Modbus TCP / RTU slave
Wprowadzenie

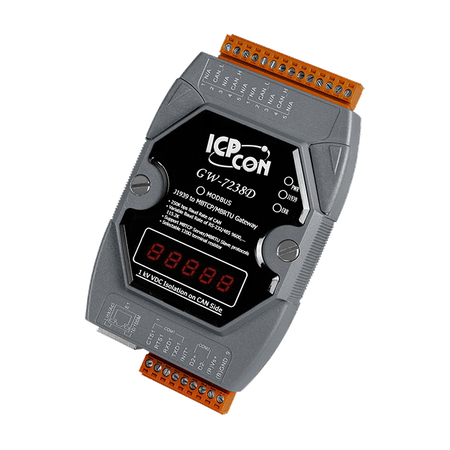

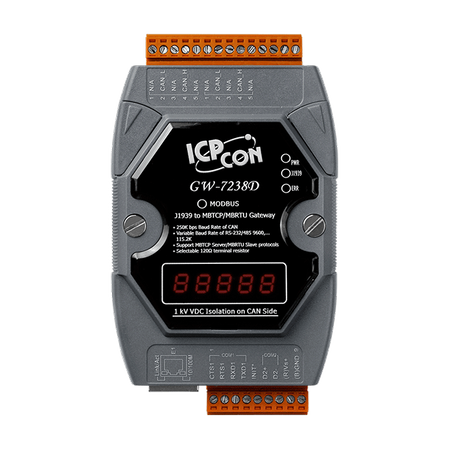

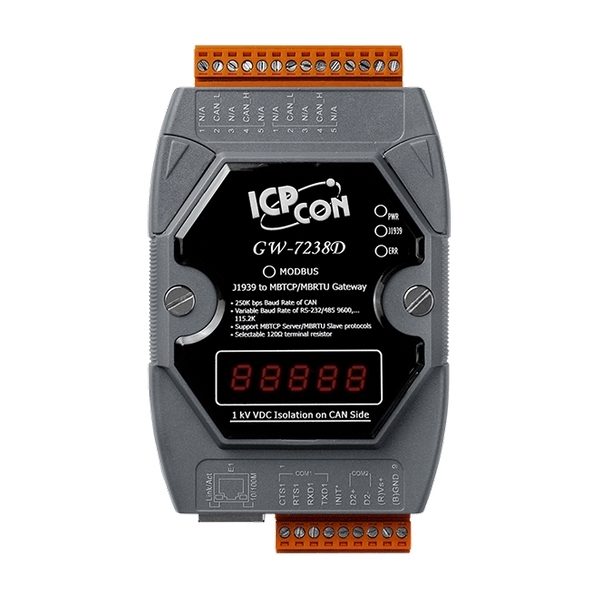

GW-7238D to bramka zapewniająca konwersję między protokołem J1939 a Modbus TCP/RTU. W sieci J1939 GW-7238D obsługuje wiadomości typu PDU1, PDU2, broadcast i specyficzne dla docelowych odbiorców. W sieci Modbus TCP/RTU, GW-7238D działa jako serwer Modbus TCP / slave RTU odpowiadający na żądania klienta Modbus TCP / master RTU. Program narzędziowy jest dostarczany użytkownikom do konfigurowania ustawień J1939 i Modbus TCP/RTU w GW-7238D. Dziedzinami zastosowania mogą być aplikacje związane z silnikami Diesla, sieci pojazdowe dla ciężarówek i autobusów itp.
Poniższa ilustracja przedstawia architekturę zastosowań dla GW-7238D
Zastosowania
- Aplikacje związane z silnikami Diesla
- Sieci pojazdowe dla ciężarówek i autobusów
- Połączenia ciężarówek z przyczepami
- Diagnostyka pokładowa
- Automatyzacja pojazdów
| Product Range: | J1939 |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
Wskaźniki LED | |
| LED Indicators: Status: | PWR / J1939 / MODBUS / ERR |
ETHERNET | |
| Ethernet: Protocol: | RJ-45 with LED indicator / Modbus TCP |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-485 (Self-turner inside) |
| Porty COM: Szybkość transmisji: | 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Protocol: | Modbus RTU |
J1939 | |
| J1939: Controller: | NXP SJA1000T with 16 MHz clock |
| J1939: Porty: | 1 |
| J1939: Szybkość transmisji: | 250 k |
| J1939: Isolation: | 1000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| J1939: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| J1939: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 122 x 72 x 33 (L x W x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
