Główne cechy
ISM 2.4 GHz Częstotliwość pracyZgodność ze specyfikacjami 2.4G IEEE 802.15.4/ZigBee
Zasięg transmisji bezprzewodowej do 700 m (domyślnie)
Regulowana moc wyjściowa transmisji RF
8 kanałów z połączeniem pary wejścia cyfrowego i wyjścia cyfrowego
Ustawienie bezpiecznej wartości DO dla monitoringu rozłączenia bezprzewodowego
Konfigurowalna liczba par I/O
Ochrona przeciwprzepięciowa i ESD
Obsługuje szyfrowanie AES-128 dla komunikacji bezprzewodowej
Montaż na szynie DIN
Wprowadzenie

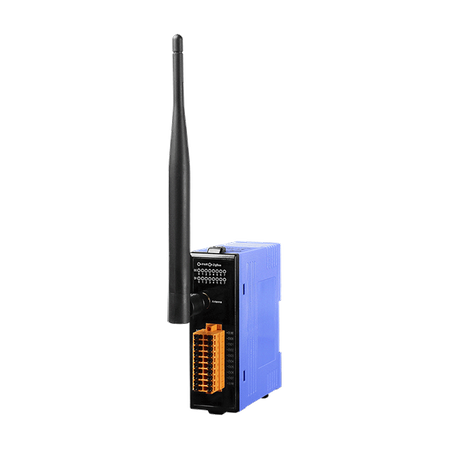

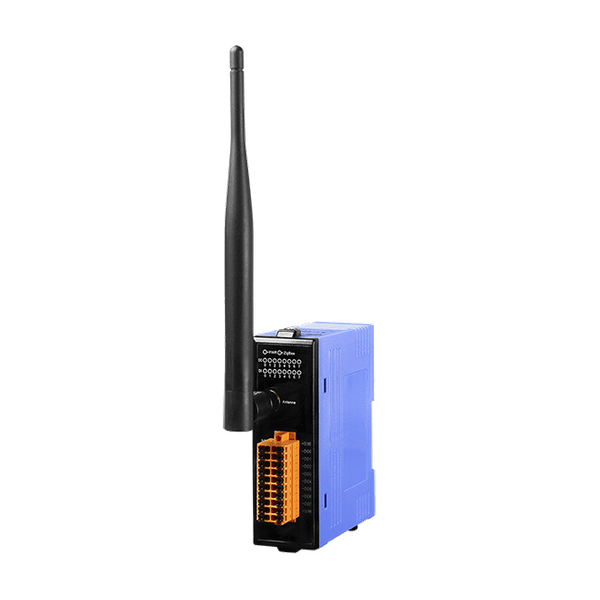

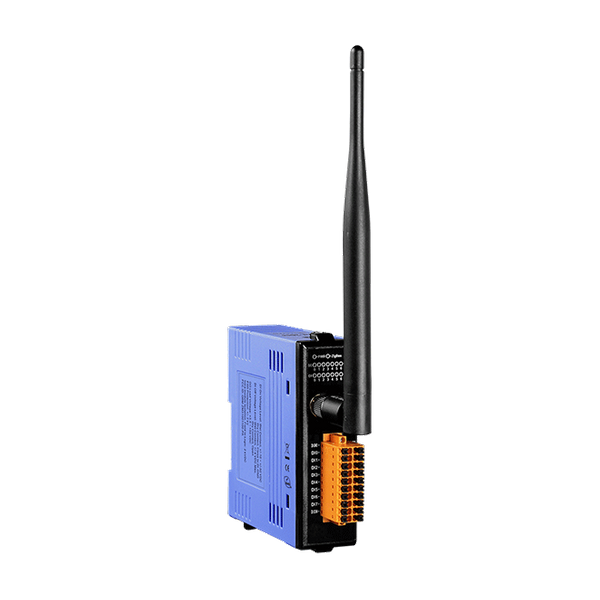

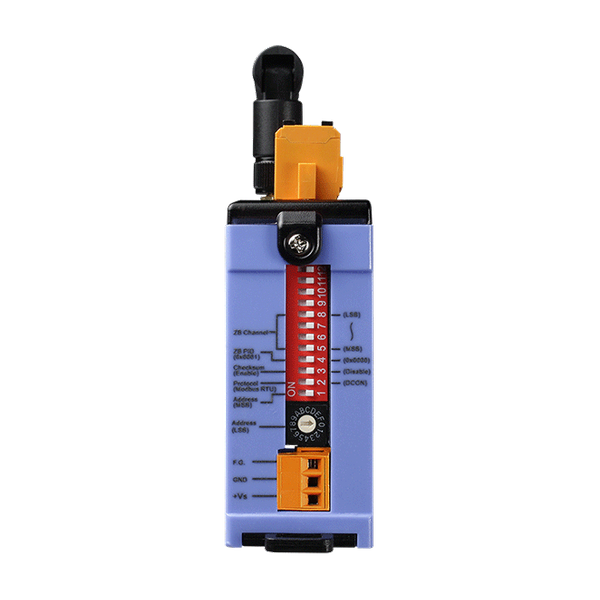

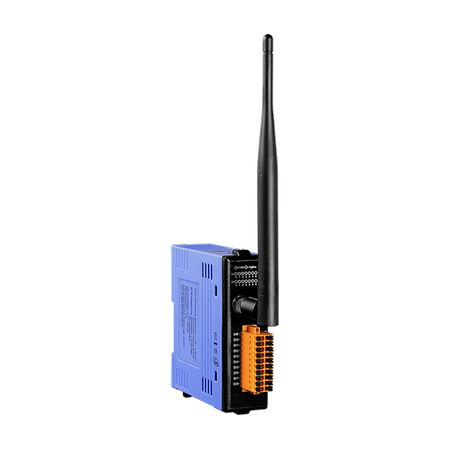

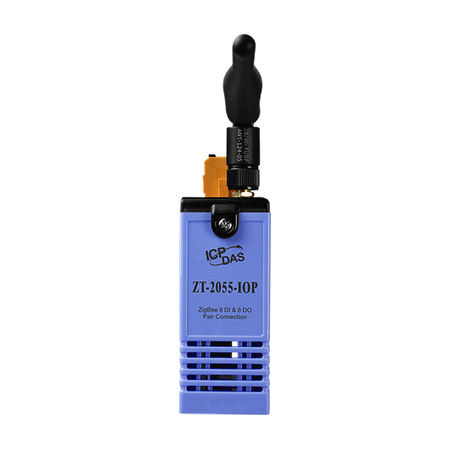

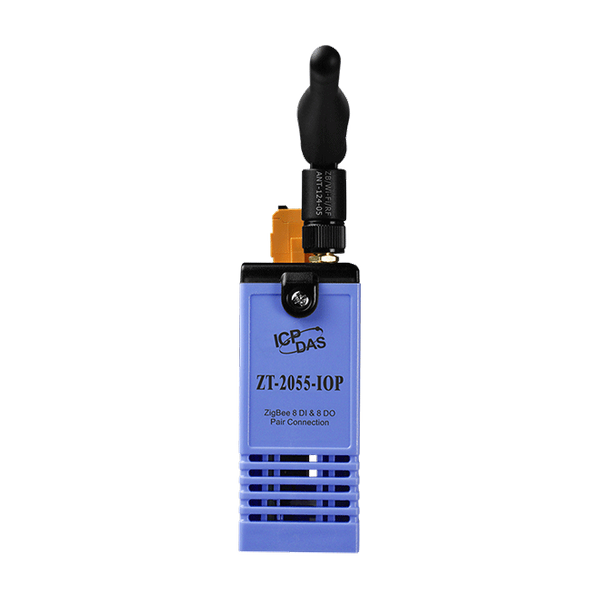

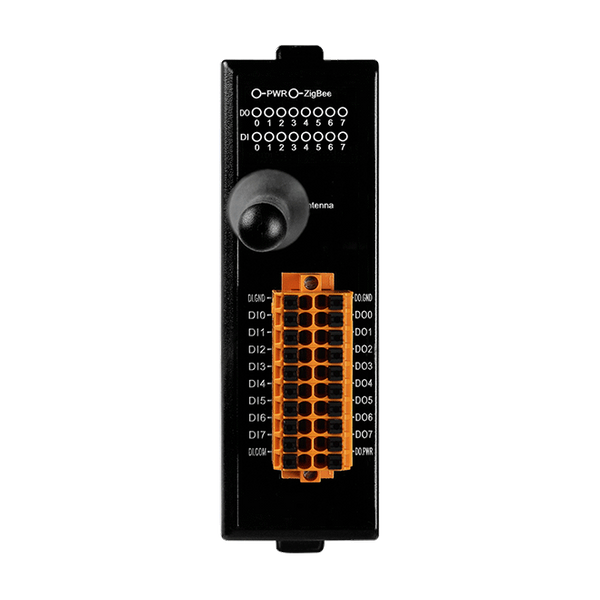

Moduł ZT-2055-IOP jest koordynatorem ZigBee, który oferuje 8 izolowanych kanałów dla wejścia cyfrowego oraz 8 izolowanych kanałów dla wyjścia cyfrowego. Wbudowana funkcja wiązania kanałów I/O eliminuje potrzebę użycia zewnętrznego kontrolera. Status każdego kanału jest powiązany z kanałem zdalnym ZT-2055. ZT-2055-IOP stale aktualizuje status kanału DO zdalnego modułu ZT-2055 na podstawie własnych kanałów DI. Odczytuje również status kanału DI zdalnego modułu ZT-2055, aby zsynchronizować własne kanały DO. ZT-2055-IOP oferuje także zewnętrzne przełączniki DIP do łatwej konfiguracji, które mogą być używane do synchronizacji sygnałów cyfrowych w trudnym środowisku okablowania.
Zastosowania
| Product Range: | ZigBee |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | 4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV Contact for Power Line, Communication Line ,
and each Channel, 8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | 3 kV for Power Line |

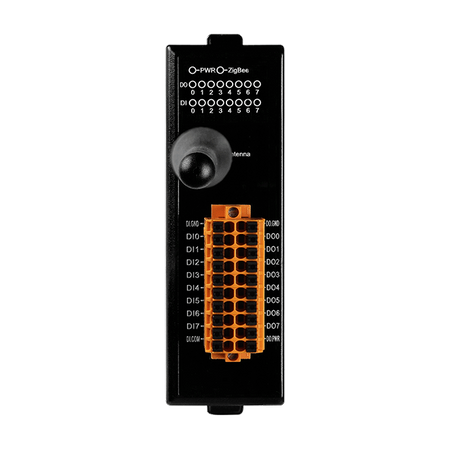

Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x Communication ,
8 x Digital Input ,
8 x Digital Output |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz, 5 Omni-Directional |
| ZigBee: Certifications: | CE/FCC, FCC ID |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Suchy kontakt, ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +10 VDC ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: Max. +4 VDC |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ 50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 1.4 A (with short-circuit protection) |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 60 VDC |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | Max. 2.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 96 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
