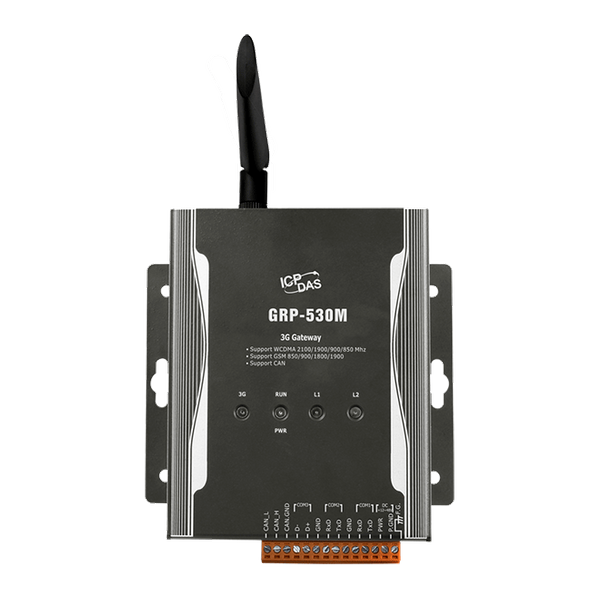

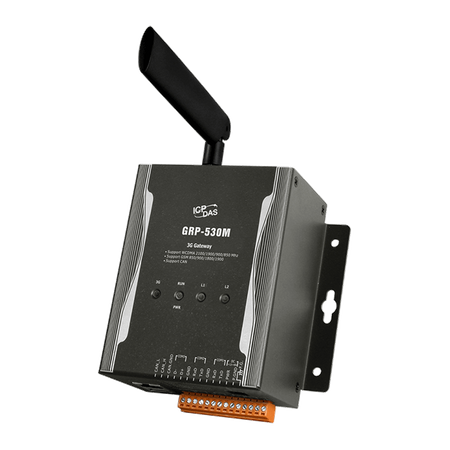

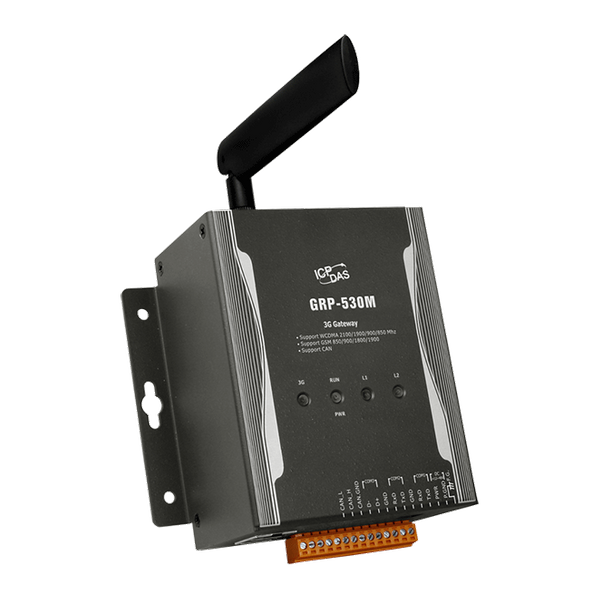

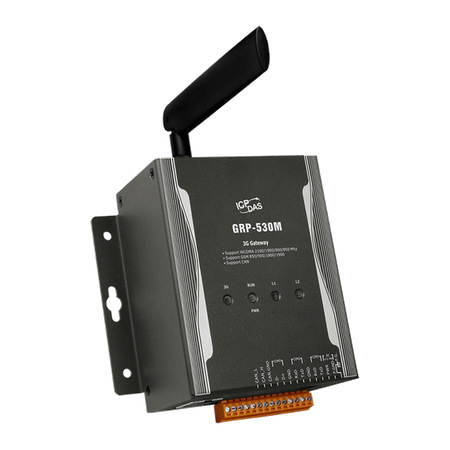

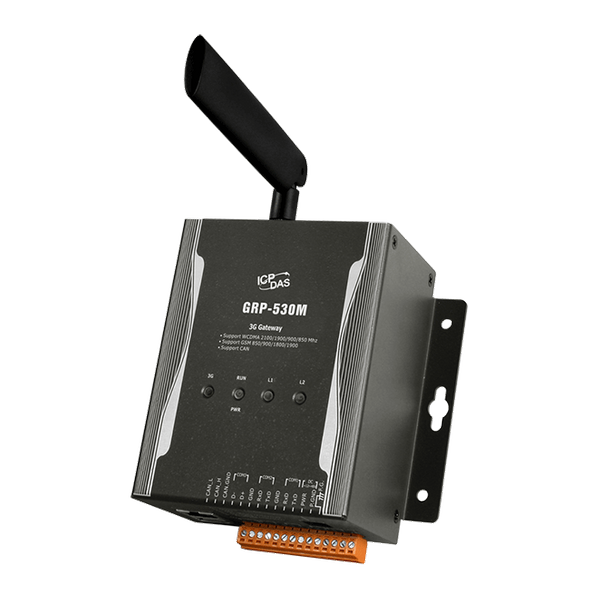

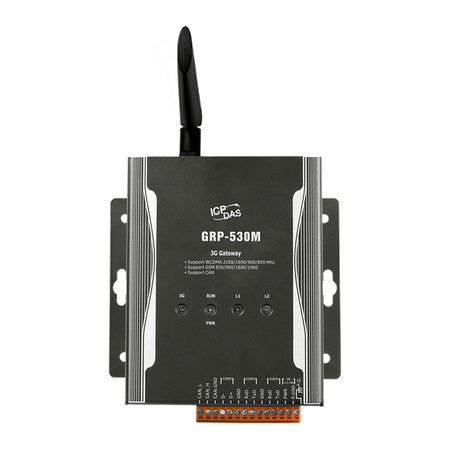

Name: GRP-530M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługa WCDMA 850/900/1900/2100 MHz oraz GSM 850 / 900 / 1800 / 1900 MHz.
Kontroler ethernetowy zgodny z 10/100/1000 Base-TX.
Port COM: COM1 (3-przewodowy RS232), COM2 (3-przewodowy RS232), COM3 (RS-485) Obsługa CAN.
GPS: 32 kanały z pełnym śledzeniem All-In-View.
Obsługa karty Micro SD.
Funkcja routera 3G.
Obsługa funkcji mapowania portu.
Brama portu szeregowego do 3G.
Wysoka niezawodność w trudnych warunkach przemysłowych.
Montowalny na szynie DIN.

Wprowadzenie

GRP-530 zaprojektowany przez ICP DAS to brama 3G dla Ethernet lub portu szeregowego. Dzięki GPS, GRP-530 może być używany jako system śledzenia GPS. W dziedzinach zastosowań M2M, można go używać do przesyłania danych z zdalnych wejść/wyjść, danych Modbus lub obrazu z kamery przez 3G/2G. Dzięki wysokowydajnemu procesorowi seria GRP-530 może obsługiwać dużą ilość danych i jest odpowiednia do surowych warunków przemysłowych. Seria GRP-530 jest wyposażona w moduł 3G, interfejs Ethernet, magistralę CAN i moduł GPS.

Zastosowania

Router 3G

Zdalny monitoring wideo
Zastosowanie bramy portu szeregowego do 3G

Parametry techniczne:

Product Range:	Gateway
Moduł CPU
CPU Module: CPU:	ARM CPU
CPU Module: EEPROM:	16 KB (Data Retention: 40 years; 1,000,000 erase/write cycles)
CPU Module: Flash:	256 MB
CPU Module: SRAM:	256 MB
CPU Module: Storage Expansion:	SD Card (Max. 32GB SDHC)
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, day of week/month, month and year
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x RUN/PWR , 1 x 3G , 1 x L1 , 1 x L2
System 2G
System 2G: Szybkość transmisji danych:	GPRS , Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 42.8kbps
System 2G: Pasmo częstotliwości:	850/900/1800/1900 MHz
2G System: Coding Schemes:	CS 1, CS 2, CS 3, CS 4
2G System: GPRS Multi-slot:	GPRS class 12; GPRS station class B
2G System: Power Class:	Class 4 (2 W @ 850/900 MHz) , Class 1 (1 W @ 1800/1900 MHz)
3G System
3G System: Data Transmission Rate:	WCDMA / HSPA+ , Downlink transfer: Max. 14.4 Mbps; Uplink transfer: Max. 5.76 Mbps
3G System: Frequency Band:	WCDMA 850/900/1900/2100 MHz
3G System: Power Class:	Class 3 (250mW @ WCDMA/HSPA)
GPS/GNSS
GPS/GNSS: Protocol:	NMEA 0183
GPS/GNSS: Support Channels:	32
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100Base-T(X)
Porty COM
Porty COM: Porty:	1 x RS-232 (Console, Debug) , 1 x RS-232 , 1 x RS-485 (3000VDC Isolated)
CAN
CAN: Signal Line:	CAN Bus (CAN_H, CAN_L)
Power
Power: Consumption:	4.8W ( 200 mA @ 24 VDC)
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	117 x 126 x 58 (W x L x H)
Mechanical: Installation:	DIN-Rail / Screw
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
