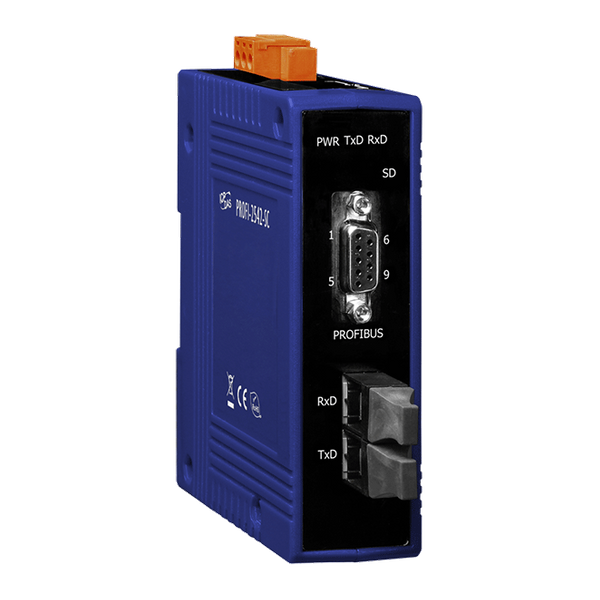

Name: PROFI-2542-SC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wsparcie dla protokołu PROFIBUS DP
Automatyczne wykrywanie prędkości transmisji (maks. 12Mbps)
Przejrzystość po obu stronach
Do 32 stacji na segment po stronie PROFIBUS
Długość fali światłowodu: 1310 nm
Ochrona izolacji sieci
3000VDC ochrona izolacji po stronie PROFIBUS
Ochrona ESD 4KV (kontakt dla każdego terminala)

Wprowadzenie

Światłowody są doskonałym medium do ochrony transmisji danych przed zakłóceniami EMI/RFI i są szeroko stosowane w trudnych warunkach. Z drugiej strony, PROFIBUS jest znany w zastosowaniach przemysłowych. W celu rozwiązania problemu między różnymi mediami transmisji, PROFI-2542-SC jest specjalnie zaprojektowany do konwersji sygnału PROFIBUS na jednomodowe kable światłowodowe. Długość światłowodu między dwoma urządzeniami PROFI-2542-SC może wynosić do 10 km. PROFI-2542-SC jest ekonomicznym rozwiązaniem dla zastosowań wymagających ochrony transmisji danych przed narażeniem elektrycznym, przepięciami, wyładowaniami atmosferycznymi lub korozją chemiczną.

Zastosowania

Automatyka przemysłowa
Automatyka fabryczna
Automatyka procesowa
Inne...

Parametry techniczne:

Product Range:	PROFIBUS
Wskaźniki LED
LED Indicators: Status:	PWR LED, TxD LED, RxD LED
Fiber
Fiber: Fiber Cable:	9 / 125 μm recommended
Fiber: Wavelength:	1310 nm
PROFIBUS
PROFIBUS: Transceiver:	ADI ADM2486
PROFIBUS: Baud Rate:	9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M set by DIP switch
PROFIBUS: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
Power
Power: Consumption:	1 W
Mechaniczny
Mechanical: Dimensions (mm):	33.0 x 126.8 x 104.5 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +85 ℃
Environment: Humidity:	5 ~ 95% RH, Non-condensing
Status:	Available
