Główne cechy
- Odczyt/Zapis rejestrów Modbus za pomocą obiektów BACnet
- Konfigurowalny serwer BACnet/IP
- Konfigurowalny klient Modbus TCP
- Obsługuje obiekty BACnet AI, AO, AV, BI, BO, BV, MSI, MSO, MSV
- Obsługuje wejścia dyskretne Modbus, cewki, rejestry wejściowe i rejestry retencyjne
- Obsługuje do 180 DI, 180 DO, 180 AI i 180 AO do przeniesienia na obiekty BACnet
- Prosta translacja danych umożliwiająca manipulację danymi podczas ich przechodzenia między protokołami
Wprowadzenie

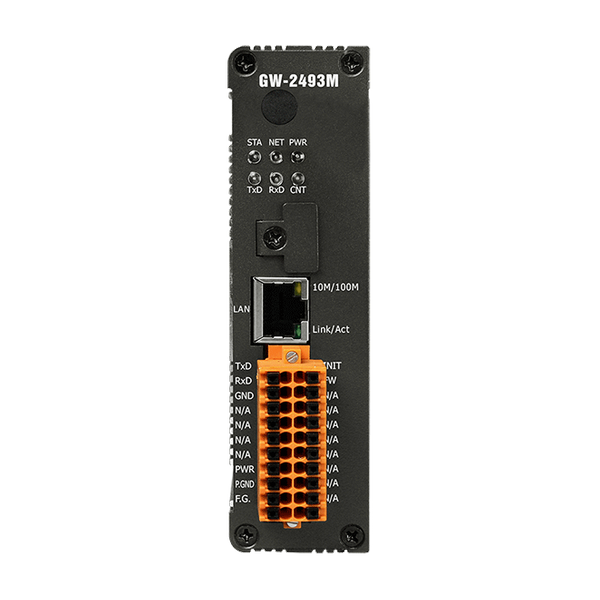

GW-2493M to brama sieciowa umożliwiająca dostęp urządzeń klientów BACnet do sieci Modbus jako klient Modbus TCP. Protokół BACnet/IP jest wykorzystywany do przekazywania i wymiany informacji między urządzeniami budowlanymi. GW-2493M zawiera dużą liczbę obiektów BACnet (AI, AO, AV, BI, BO, BV, MSI, MSO, MSV), co daje dużą elastyczność w mapowaniu rejestrów Modbus TCP na dowolne kombinacje obiektów BACnet. Obsługiwanych jest wiele BIBB-ów (DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, itp.). Cały transfer danych jest konfigurowalny za pomocą standardowej przeglądarki internetowej.
Zastosowania
- Automatyka budynkowa
- Sterowanie ogrzewaniem, wentylacją i klimatyzacją
- Sterowanie oświetleniem
- Kontrola dostępu
- Systemy wykrywania pożaru
Parametry techniczne:
| Product Range: | BACnet |

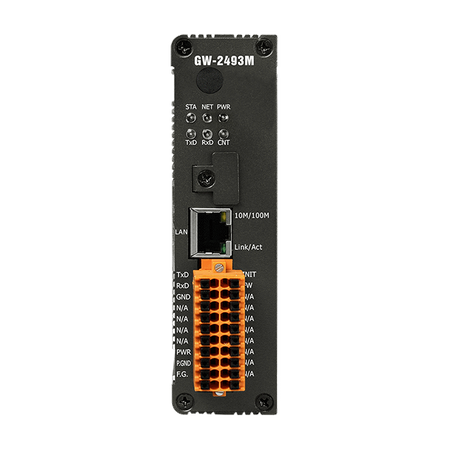

Wskaźniki LED | |
| LED Indicators: Status: | Power (1), BACnet/IP Status (1), BACnet/IP Net(1), ,
Modbus TCP TxD/RxD/Link (3) ,
Ethernet LED Ethernet Status (RJ-45) (2) |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-TX |
BACnet/IP | |
| BACnet/IP: Protocol: | Modbus TCP Client(Supports up to 32 stations) |
| BACnet/IP: Objects: | AI, AO, AV, BI, BO, BV, MSI, MSO, MSV(Convert modbus 600 DI, 600 DO, 600 AI and 600 AO) |
| BACnet/IP: BIBBs: | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-RD-B |
Power | |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 5 W @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 33 x 120 x 116 |

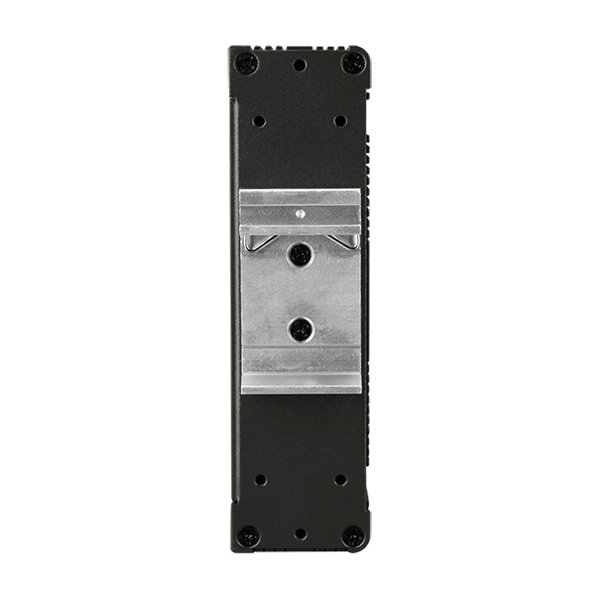

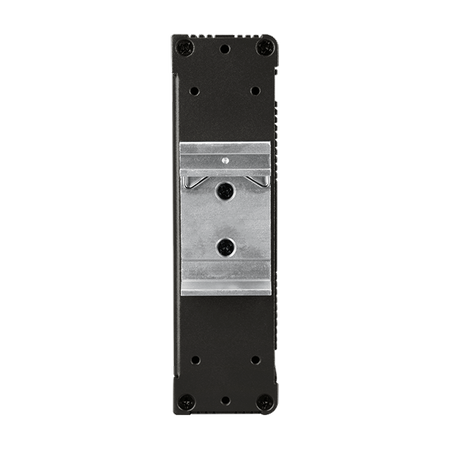

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
