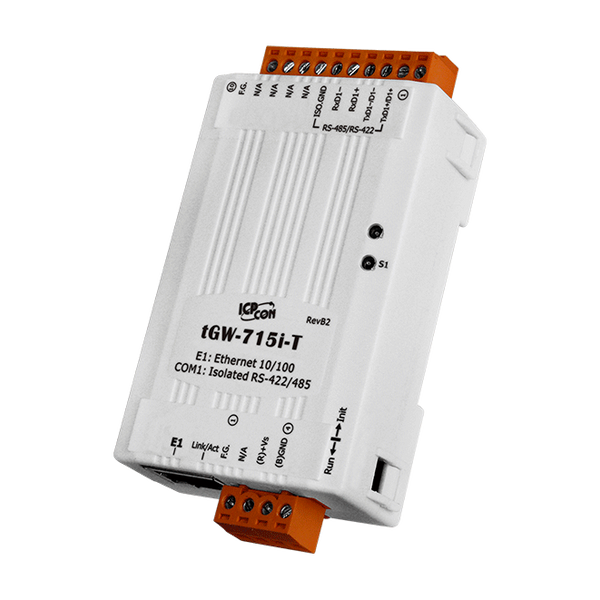

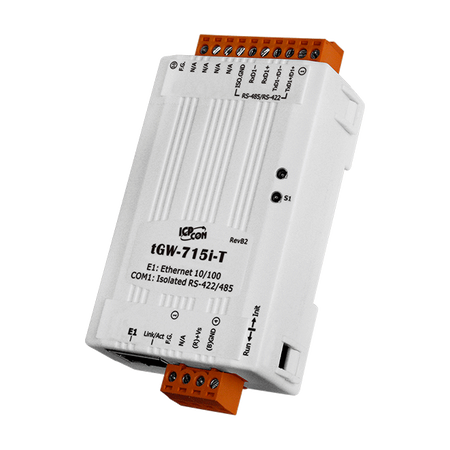

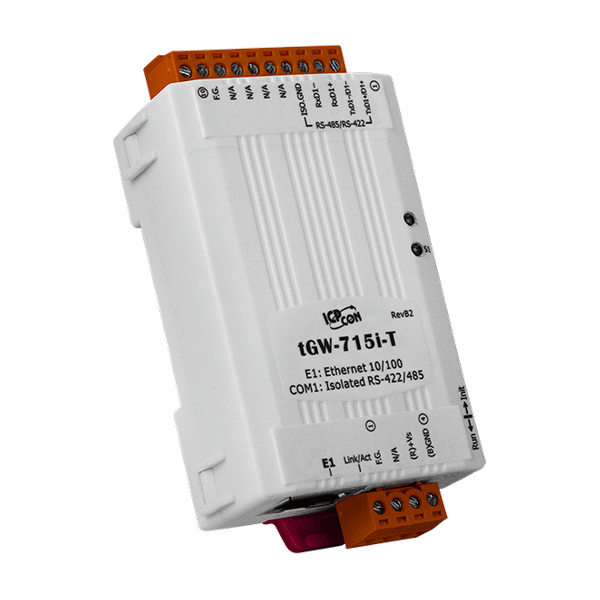

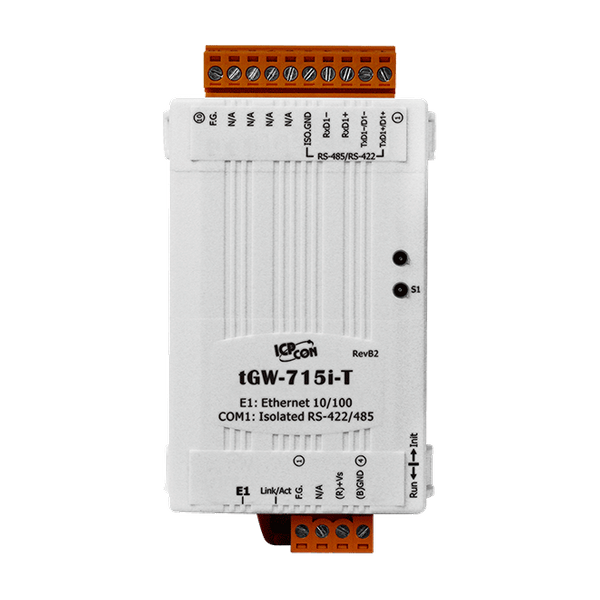

Name: tGW-715i-T
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. połączenia TCP (mastery) na port szeregowy: 32
Pamięć cache zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje Responder UDP dla wykrywania urządzeń (UDP Search)
Konfiguracja sieci: statyczny IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485

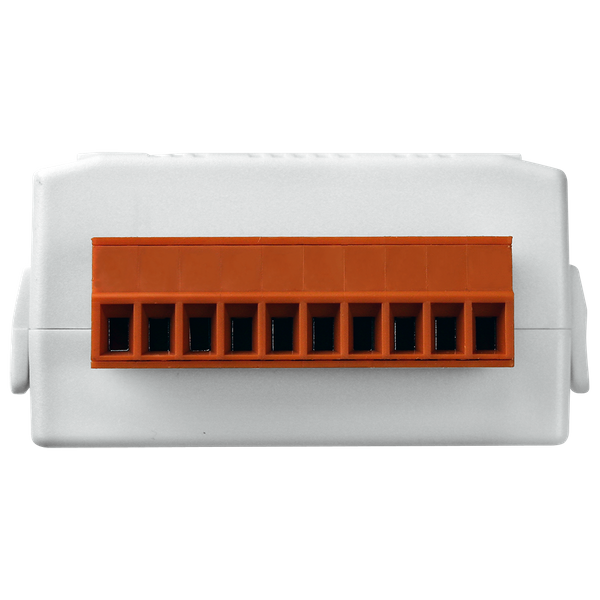

Złącze blokowe dla łatwego okablowania
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym środkiem łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację pomiędzy wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem, który mierzy temperaturę i wilgotność, oraz przesyła wyniki do komputera. Modbus jest często używany do połączenia komputera nadzorującego z zdalnym terminalem (RTU) w systemach SCADA.

tGW-700 jest bramką Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla tradycyjnych urządzeń szeregowych. Moduł może być używany do stworzenia aplikacji połączenia-pary (a także mostu szeregowego lub tunelu szeregowego) i może przesyłać dane przez TCP/IP pomiędzy dwoma urządzeniami Modbus RTU/ASCII. Jest to przydatne podczas podłączania komputerów mainframe, serwerów lub innych urządzeń szeregowych, które korzystają z protokołów Modbus RTU/ASCII i nie posiadają własnych możliwości Ethernet.

Funkcja pamięci cache tGW-700 służy do przechowywania poprzednich zapytań i odpowiedzi w buforze pamięci modułu. Kiedy inne kontrolery HMI/SCADA wysyłają te same zapytania do tego samego urządzenia RTU, zwrócona zostaje natychmiastowo odpowiedź z pamięci cache. Ta funkcja dramatycznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybszą odpowiedź TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) z funkcjonalnością Power over Ethernet (PoE), używając standardowego kabla Ethernet kategorii 5 do odbioru mocy z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany z myślą o ultra-niskim zużyciu energii, co zmniejsza ukryte koszty związane ze wzrostem cen paliw i energii elektrycznej, szczególnie gdy masz zainstalowaną dużą liczbę modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyka fabryczna, budynkowa i domowa, Zdalna diagnostyka i zarządzanie, Monitorowanie solarned

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

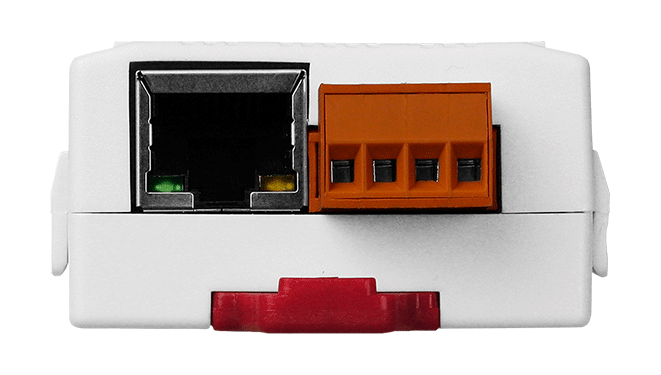

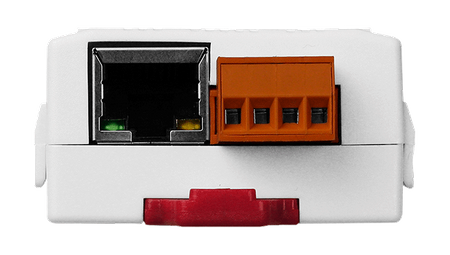

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED)
Porty COM
Porty COM: Porty:	1 x RS-485/422
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)

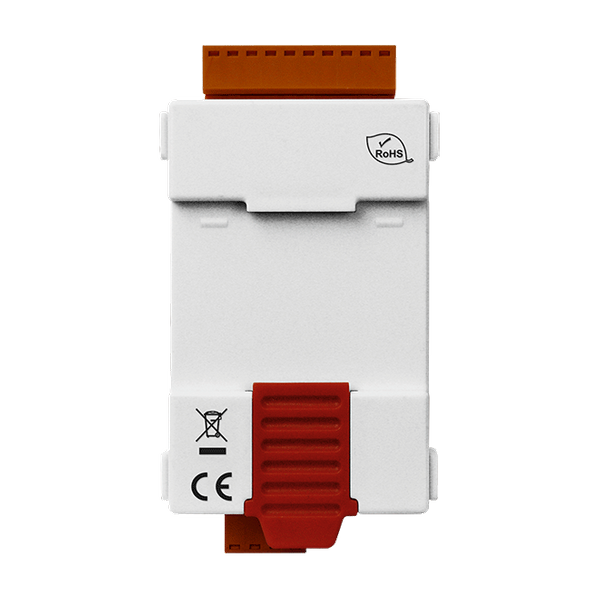

Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
