Główne cechy
- Przetwarzanie w locie: EtherCAT
- 2 x interfejs magistrali RJ-45
- Maksymalna odległość między stacjami do 100 m (100BASE-TX)
- Obsługa połączenia w łańcuchu Daisy
- Wyjmowany blok złącz terminalowych
- Wskaźniki LED dla stanu wejść
- Wbudowane 32-kanałowe izolowane wejścia cyfrowe
- Filtr dolnoprzepustowy
Wprowadzenie

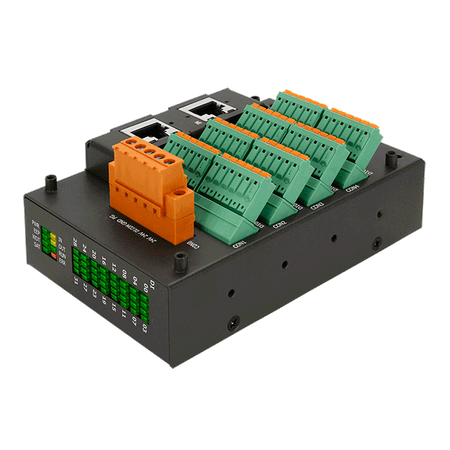

EC2-P32 jest przemysłowym modułem wejść/wyjść slave, wyposażonym w 32 wejścia cyfrowe. Moduł korzysta z protokołu EtherCAT i jest instalowany przez połączenie łańcuchowe, co umożliwia bardziej skalowalny system z mniejszą ilością przewodów. Użytkownicy mogą uzyskać stan wejść i wyjść nie tylko poprzez dane procesowe, ale także za pomocą wskaźników LED. EC2-P32 przeszedł i został zweryfikowany narzędziem testowym zgodności, co sprawia, że kompatybilny EtherCAT Master lub konfigurator może z łatwością nim zarządzać i implementować różnorodne aplikacje.
Parametry techniczne:
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: 1 KV Class B; Power: 1 KV Class B |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | Wet (Sink & Source )/ Dry (Source) |
| Wejście cyfrowe: ON Poziom napięcia: | Wet Contact: +10 V ~ +24 V ,
Dry Contact: Close to GND |
| Wejście cyfrowe: OFF Poziom napięcia: | Wet Contact :+4 V Max. ,
Dry Contact: Open |
| Wejście cyfrowe: Izolacja: | 3750 VDC |
EtherCAT | |
| EtherCAT: Ports: | EtherCAT, 2 X RJ45 |
| EtherCAT: Node ID: | Up to 256 |
| EtherCAT: Distance Between Stations: | Max. 100m (100Base-Tx) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable(min. CAT5), shielded |
| EtherCAT: Cycle Time: | 100 us |
| EtherCAT: Distributed Clocks: | Yes |
Power | |
| Power: Input Range: | +24 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Metal with IP40 |
| Mechanical: Dimensions (mm): | 83 x 122 x 65 (W x L x D) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
