Główne cechy
- Serwer WWW do konfiguracji
- Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
- 2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w topologii łańcucha Daisy
- Obsługuje podwójne watchdogi
- Połączenie I/O w parze (tryb Push i Pull)
- Wbudowane I/O
- (P)ET-2251: 16-kanałowe DI (Wet/Dry)
- (P)ET-2251-32: 32-kanałowe DI (Wet/Dry)
- Wyświetlacz LED do wskazywania statusu I/O
Wprowadzenie

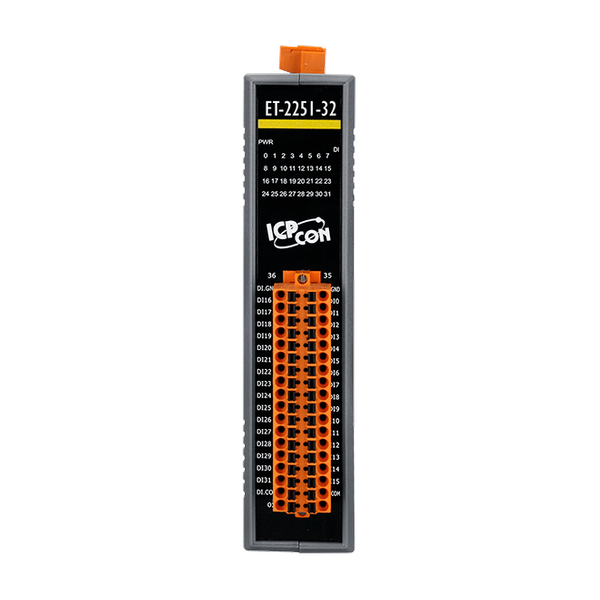

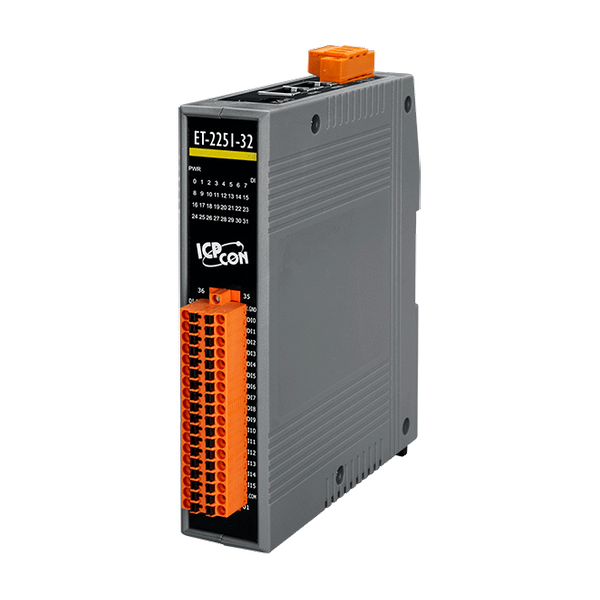

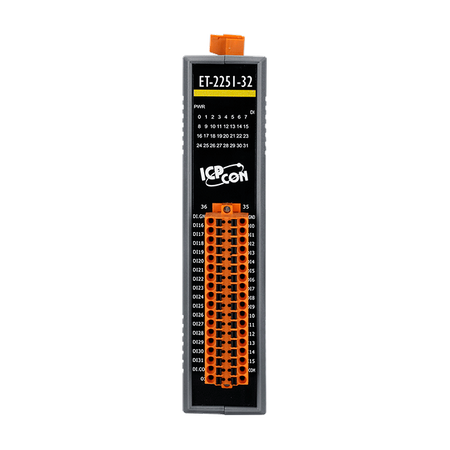

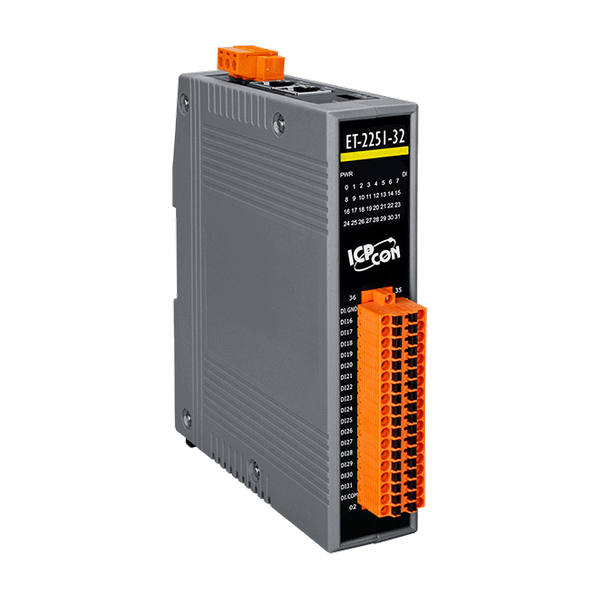

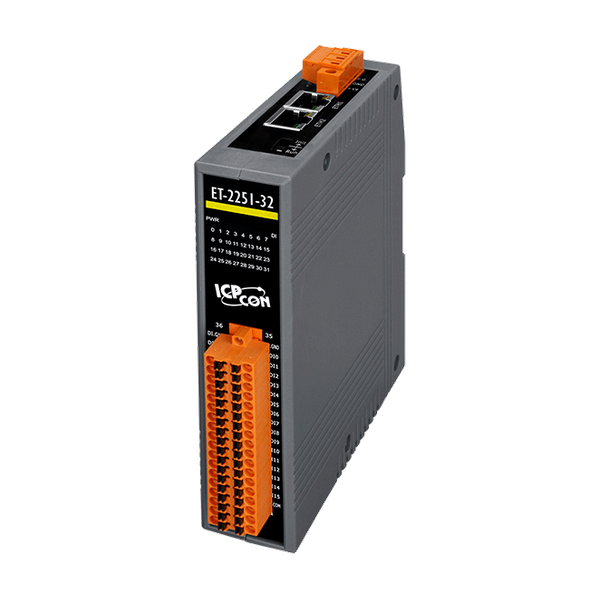

ET-2251-32 to moduł wejść cyfrowych (Wet/Dry Contact) z 32 kanałami, z których każdy może działać jako licznik 32-bitowy. Moduł obejmuje wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię łańcucha Daisy. Ta funkcja oferuje elastyczność w konfiguracji urządzeń, upraszcza instalację i redukuje koszty infrastruktury. Dodatkowo, moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, zwiększając zdolność do ochrony przed zakłóceniami w środowiskach przemysłowych.
Co więcej, moduł obsługuje funkcjonalność połączenia I/O w parze, pozwalając na ustanowienie połączeń DI-DO zdalnie przez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być zapisywane w zdalnych kanałach DO w trybie Push przez Modbus TCP.
ET-2251-32 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Gdy jest podłączony do serwera MQTT Broker, może publikować aktualne statusy I/O w formie tematów i odbierać wiadomości z subskrybowanych tematów. Jeśli podczas komunikacji nastąpi rozłączenie między modułem a brokerem, mechanizm ponownego połączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2251-32 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie zarówno informacji o module, jak i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (SNMP Network Management Software). To umożliwia administratorom monitorowanie statusu modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restartów, informując ich o statusach kanałów w każdej chwili.
Co więcej, moduł obsługuje funkcjonalność połączenia I/O w parze, pozwalając na ustanowienie połączeń DI-DO zdalnie przez Ethernet. Po skonfigurowaniu, lokalne dane DI mogą być zapisywane w zdalnych kanałach DO w trybie Push przez Modbus TCP.
ET-2251-32 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Gdy jest podłączony do serwera MQTT Broker, może publikować aktualne statusy I/O w formie tematów i odbierać wiadomości z subskrybowanych tematów. Jeśli podczas komunikacji nastąpi rozłączenie między modułem a brokerem, mechanizm ponownego połączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
ET-2251-32 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie zarówno informacji o module, jak i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (SNMP Network Management Software). To umożliwia administratorom monitorowanie statusu modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restartów, informując ich o statusach kanałów w każdej chwili.
Zastosowania
• Automatyka przemysłowa
• Automatyka maszynowa
• Automatyka budynkowa
• Zdalna diagnoza i konserwacja
• Aparatura testowa
• Automatyka maszynowa
• Automatyka budynkowa
• Zdalna diagnoza i konserwacja
• Aparatura testowa
Parametry techniczne:
Product Range: | ET-2200 |
Software | |
Software: Built-in Web Server: | Yes |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM |
CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 3000 VDC |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
Wejście cyfrowe/licznik: Kanały: | 32 |
Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
Digital Input/Counter: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink/Source |
Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +5 ~ +50 VDC |
Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +1 VDC (max.) |
Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
Digital Input/Counter: Frequency: | 2.5 kHz |
Digital Input/Counter: Input Impedance: | 7.5 kΩ |
Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Digital Input/Counter: Low Pass Filter: | 1 ~ 6500 ms (0.08 Hz ~ 500 Hz) |
ETHERNET | |

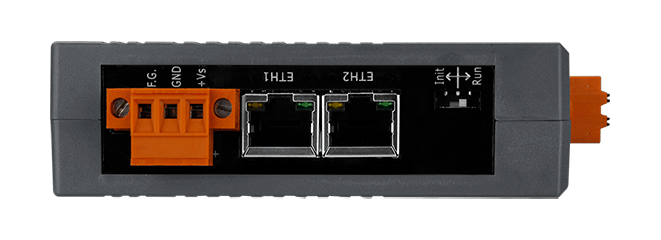

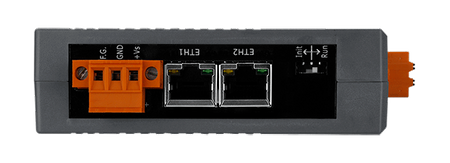

Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
Ethernet: LAN bypass: | Yes |
Ethernet: Access Control: | Password and IP Filter |
Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Consumption: | 3.8 W (max.) |
Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 31 x 157 x 126 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
